Базові операції над вузлами сценарію
Крім команд виклику Майстрів, до кожного вузла можна застосувати базові операції:
Відкриття вузла – вузол запускається на виконання, причому виконуються всі материнські вузли (які знаходяться вгорі), а справа відкриваються візуалізатори, настроєні для даного вузла. Для кожного вузла повинен бути налаштований хоча б один візуалізатор. Операція виконується ЛКМ2 по потрібному вузлу.
Налаштування вузла – викликається відповідний Майстер (Майстер імпорту, Майстер обробки або Майстер експорту залежно від типу вузла), для зміни параметрів вузла. Операція виконується: Alt+Enter, або «контекстне меню – Настроить», або кнопка .
Вирізання вузла – видаляє поточний вузол зі сценарію обробки. Всі його «нащадки» при цьому переміщаються на один рівень вгору і починають підкорятися «материнському вузлу» видаленого вузла. Операція виконується: «контекстне меню – Вырезать узел» або кнопка на контекстній панелі інструментів.
Вставити вузол – вставляє перед поточним вузлом сценарію новий вузол і викликає для нього Майстер обробки. Вставити вузол перед вузлом імпорту даних не можна. Операція виконується: «контекстне меню – Вставить узел» або кнопка . Після вставки нового вузла або видалення існуючого вузли-нащадки можуть стати неробочими, залежно від обробки, що виконується новим вузлом.
Копіювання гілки – копіює гілку сценарію починаючи від виділеного і включаючи всі його потомки. Операція виконується: «контекстне меню – Копировать ветвь», або кнопка , або перетягування мишкою (drag&drop).
Видалення гілки – видаляє вузол сценарію і всі його підвузли. Видалена гілка відновленню не підлягає, тому до даної операції необхідно підходити з обережністю. Операція виконується: Ctrl+Delete, або «контекстне меню – Удалить ветвь», або кнопка .
Перейменування – дозволяє змінити мітку (назву) поточного вузла. Операція виконується: F2 або «контекстне меню – Переименовать».
Працюючи в Deductor потрібно пам’ятати про ще одну зручну особливість – можливість отримати швидку статистику по масиву даних.
2.7.Завдання для самостійного виконання
1. Імпортуйте текстовий файл «data.txt».
2. Створіть 5 вузлів фільтрації по наступним критеріям:
Однокімнатні квартири.
Двохкімнатні квартири.
Трьохкімнатні квартири.
Квартири в панельних будинках.
Квартири в цегляних будинках з хорошим ремонтом (значення поля «2» та «3») та балконом.

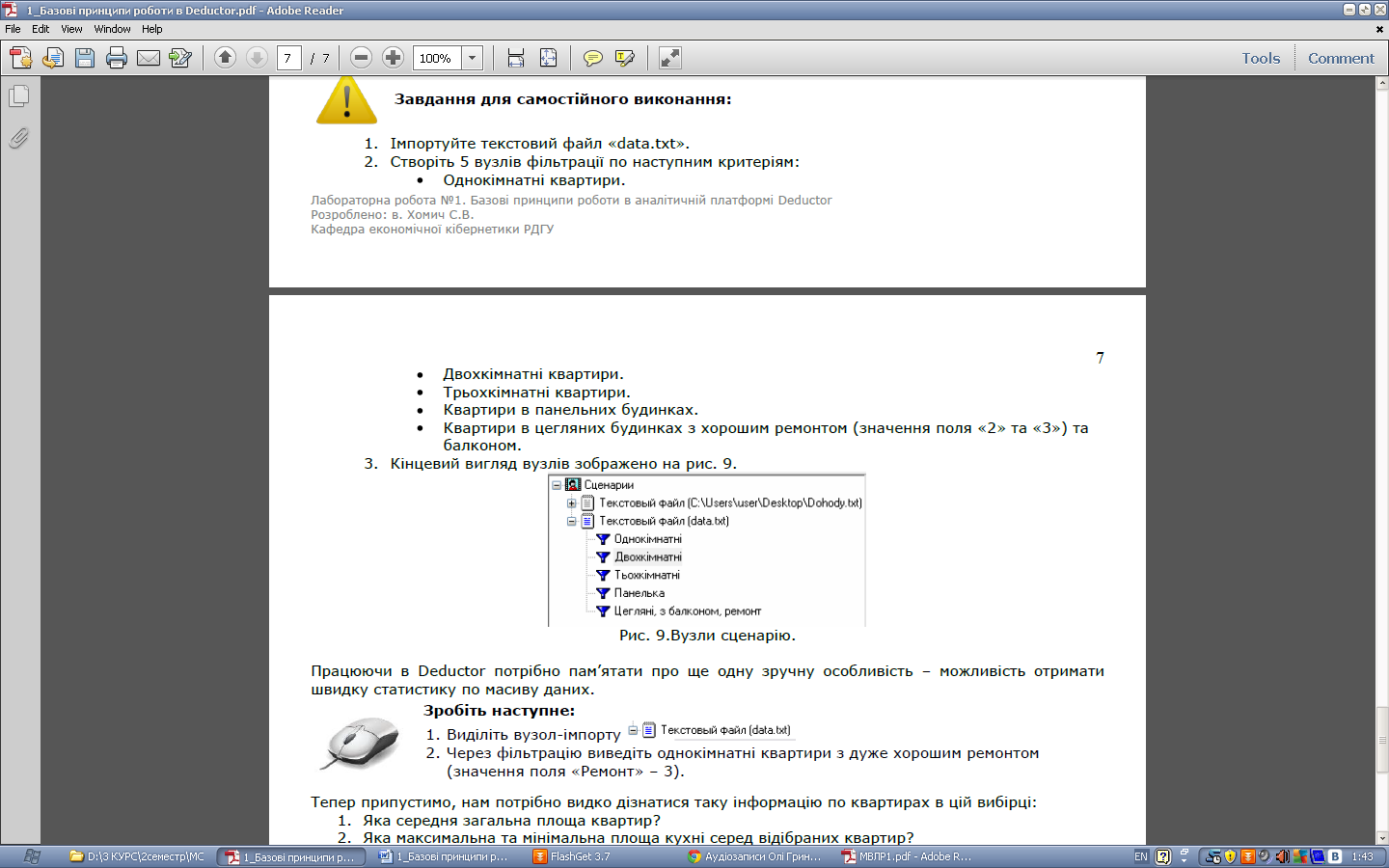

3. Кінцевий вигляд вузлів зображено на рис.2.9.
Рис.2.9. Вузли сценарію
Зробіть наступне:
1. Виділіть вузол-імпорту
2. Через фільтрацію виведіть однокімнатні квартири з дуже хорошим ремонтом (значення поля «Ремонт» – 3).
Тепер припустимо, нам потрібно видко дізнатися таку інформацію по квартирах в цій вибірці:
1. Яка середня загальна площа квартир?
2. Яка максимальна та мінімальна площа кухні серед відібраних квартир?
3. На яких поверхах найбільше знаходиться квартир?
4. + інші подібні характеристики.
Таку інформацію можна отримати за допомогою: фільтрацією, обробника «Калькулятор», різних графіків, але є дещо простіший спосіб.
Для отримання відповіді на поставлені вище запитання слід зробити наступне:
Натискаємо на панелі інструментів кнопку .
Внизу з’являється панель.
Клацаємо по ній ПКМ і залишаємо поля, які в даний момент нам потрібні: «Гистограмма», «Минимум», «Максимум», «Среднее», «Сумма».
ЛКМ2 по гістограмі – повинна з’явитися панель праворуч.
Наступним завданням буде таке:
Створіть вибірку з двох- та трьохкімнатних квартир в цегляному будинку без ремонту (0) або майже без ремонту (1).
Виведіть статистику.
Дайте відповідь на питання на основі статистики:
У вибірці більше двох- чи трьохкімнатних квартир?
Яка середня площа кухні?
У вибірці більше квартир з ремонтом чи без?
Яка середня ціна на квартири у вибірці?
На якій вулиці найбільше квартир з вибірки?
3. ЗМІСТ ЗВІТУ
