2.2.1. Пример решения задачи
Пусть насос 1 гидросистемы продольной подачи рабочего стола металлорежущего станка (МРС) нагнетает масло «Индустриальное 20» при температуре Т = 60 через гидрораспределитель 2 в силовой гидроцилиндр 3, шток которого нагружен силой F (см. рис. 2.6). Диаметр поршня гидроцилиндра , штока - . КПД гидроцилиндра: механический - объемный - . Напорные и сливные гидролинии между агрегатами выполнены новыми стальными холоднотянутыми трубами с эквивалентной шероховатостью длиной L и диаметром d.

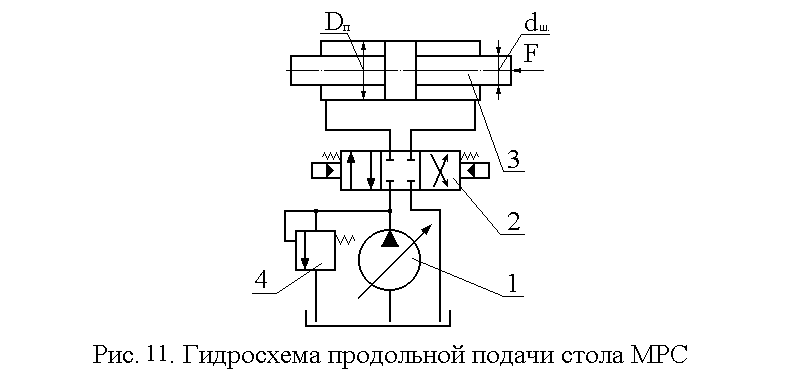

Рис. 2.6. Гидросхема продольной подачи стола МРС
Определить скорость перемещения стола МРС при рабочем ходе (движение поршня гидроцилиндра вправо). Кинематический коэффициент вязкости рабочей жидкости = 0,14 Ст (Т = 60 ), плотность - (Т = 50 ), коэффициент температурного расширения - . Характеристика насоса задана в таблице 2.3. Местные сопротивления в гидросистеме учитывать только для гидрораспределителя 2 ( ). F = 25 кН; = 100 мм; = 50 мм; L = 150 см; d = 15 мм.
Таблица 2.3
Характеристика насоса
|
0,00 |
1,50 |
1,65 |
|
4,00 |
3,00 |
0,00 |
Преобразуем гидравлическую схему подачи рабочего стола МРС, приведенную на рис. 2.6, к расчетной путем подразделения ее на два участка простых трубопроводов, соединенных между собой последовательно через местное сопротивление в виде силового гидроцилиндра. При решении задачи используем графоаналитический метод решения с построением характеристик трубопроводов, сети и насоса. Как известно, потери напора в простом трубопроводе определяются выражением
, (2.22)
где - статический напор на выходе из простого трубопровода;
k и m - параметры, зависящие от режима движения жидкости.
Критерием смены режимов течения является число Рейнольдса
Re = vd/ = 4Q/d. (2.23)
При достижении критического значения числа Рейнольдса = 2300 величина критического расхода жидкости будет равна
, (2.24)
где d - диаметр трубопровода;
- кинематический коэффициент вязкости.
При до критических расходах ( ) потери напора на трение и местные сопротивления составляют
, (2.25)
где l - длина трубопровода;
- эквивалентная длина трубопровода, определяемая уравнением
. (2.26)
При сверхкритических расходах ( ) потери напора на трение и местные сопротивления находят по уравнению
, (2.27)
где коэффициент вязкого трения Дарси определяется в зависимости от характера течения жидкости в трубопроводе (гидравлически гладкие или шероховатые трубы).
Для гидравлически гладких труб при
. (2.28)
При коэффициент Дарси находят по уравнению
. (2.29)
При имеем полностью шероховатые трубы и
. (2.30)
Статический напор на конце трубопровода характеризует собой потери напора на местное сопротивление в виде силового гидроцилиндра и определяется выражением
, (2.31)
где - плотность жидкости;
F - внешняя нагрузка;
- диаметры поршня и штока.
Плотность жидкости изменяется с температурой в соответствии с зависимостью
, (2.32)
где - изменение температуры от исходной.
Подставляя численные значения в уравнения (2.22)-(2.32) для первого участка простого трубопровода (от насоса через гидрораспределитель до входа в силовой гидроцилиндр) будем иметь
.
.
(м).
При (ламинарный режим течения) имеем
(м).
. (2.33)
При (турбулентный режим течения) предельное значение числа Рейнольдса определяют по максимальному расходу насоса
;
,
и, согласно выражению (2.29) (2000 12505 112000), коэффициент Дарси будет равен
.
(м).
(м). (2.34)
Характеристики второго участка простого трубопровода (от выхода из силового гидроцилиндра через гидрораспределитель до слива в масляный бак) будут идентичными характеристикам первого участка, только без статического напора (на сливном конце трубопровода нагрузка отсутствует). Характеристики сети первого и второго участков простых трубопроводов, описываемых уравнениями (2.33) и (2.34), представлены на рис. 2.7 кривыми 1 и 2.
Осуществляя графическое сложение характеристик соединенных последовательно простых трубопроводов получаем суммарную характеристику сети (рис. 2.7, кривая 1+2). Накладывая на суммарную характеристику сети характеристику насоса (рис. 2.7, кривая 3), получаем рабочую точку А, показывающую величину подачи рабочей жидкости насосом в сеть, т.е. .
Рис. 2.7. Характеристика сети и насоса
Скорость перемещения стола МРС при рабочем ходе будет определяться выражением
. (2.35)
Подставляя численные значения, находим
.
