3.4. Шрифты чертежные. Гост 2.304-81
Все надписи на чертежах выполняют стандартным чертежным шрифтом по ГОСТ 2.304-81
ГОСТ устанавливает типы шрифтов: тип А - без наклона и с наклоном 75° (h = 1/14 ); тип Б - без наклона и с наклоном 75° (h = 1/10).
Размер (номер) шрифта определяется высотой (h) прописных (заглавных) букв в миллиметрах, измеренной перпендикулярно основанию строки. Установлены следующие размеры шрифта:
(1,8); 2,5; 3,5; 5,0; 7; 10; 14; 20; 28; 40.

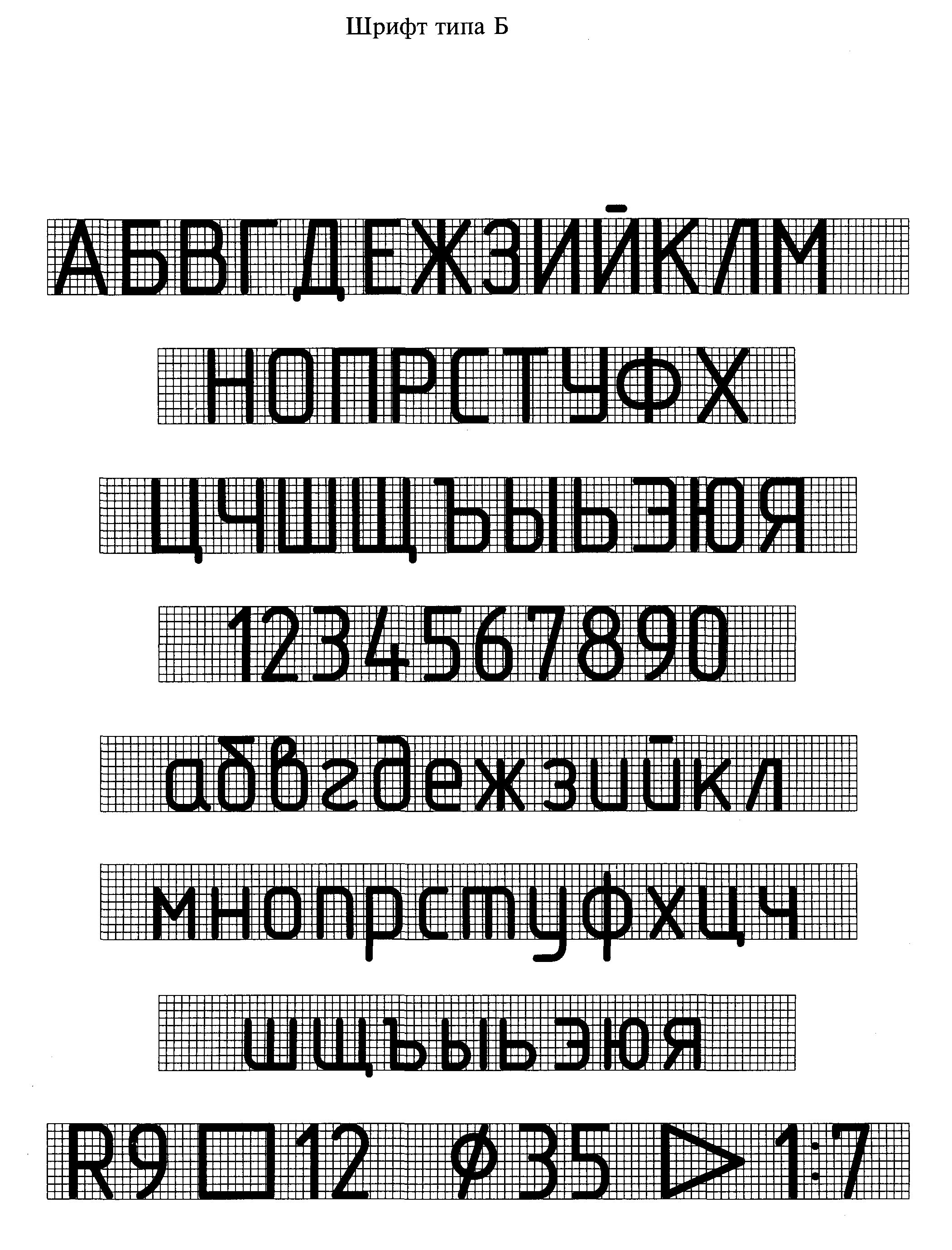

На рисунке показаны буквы и цифры шрифта типа Б без наклона, при этом для лучшего восприятия формы и размеров, построение шрифта выполнено на вспомогательной сетке.
Шрифт типа Б
В таблице 4 приведены соотношения между высотой (h) и остальными размерами букв и цифр, а также числовые значения размеров букв и цифр основного шрифта.
Параметры шрифта типа Б (d = h / 10) Таблица 3
Определяемая величина |
Размер шрифта |
|||||
Относительный размер |
3,5 |
5,0 |
7 |
10 |
14 |
|
Прописные буквы и цифры: |
|
|
|
|
|
|
высота (h) |
10d |
3,5 |
5,0 |
7 |
10 |
14 |
ширина: |
|
|
|
|
|
|
Цифры 1 |
3d |
1,2 |
1,5 |
2,1 |
3,0 |
4,2 |
Букв Г, Е, 3, С и цифр 3, 6, 7, 8, 9, 0 |
5d |
1,7 |
2,5 |
3,5 |
5,0 |
7,0 |
Букв Б, В, И, Й, К, Л, Н, 0, П, Р, Т, У, Ц, Ч, Ь, Э, Я, цифры 4 |
6d |
2,1 |
3,0 |
4,2 |
6,0 |
8,4 |
Букв А, Д, М, Х, Ы, Ю |
7d |
2,4 |
3,5 |
4,9 |
7,0 |
9,8 |
Букв Ж, Ф, Ш, Щ, Ъ |
8d |
2,8 |
4,0 |
5,6 |
8,0 |
11,2 |
Строчные буквы: |
|
|
|
|
|
|
высота (с) |
7d |
2,5 |
3,5 |
5,0 |
7,0 |
10 |
ширина: |
|
|
|
|
|
|
букв, кроме ж, з, м, с, т, ф, щ, щ, ъ, ы, ю |
5d |
1,7 |
2,5 |
3,5 |
5,0 |
7,0 |
букв з, с |
4d |
1,4 |
2,0 |
2,8 |
4,0 |
5,8 |
букв м, ъ, ы, ю |
6d |
2,1 |
2,5 |
4,2 |
6,0 |
8,4 |
букв т, ф, ш, щ, ж |
7d |
2,4 |
3,5 |
4,9 |
7,0 |
9,8 |
Расстояние между буквами (a) |
2d |
0,7 |
1,0 |
1,4 |
2,0 |
2,8 |
Минимальный шаг строк (b)
|
17d |
6,0 |
8,5 |
12,0 |
17,0 |
24,0 |
Минимальное расстояние между словами (e ) |
6d |
2,1 |
3,0 |
4,2 |
6,0 |
8,4 |
Толщина линий шрифта (d) |
1/10h |
0,3 |
0,5 |
0,7 |
1,0 |
1,4 |
Для всего текста толщина букв и цифр (d) должна быть одинакова.
Обводить буквы и цифры чертежного шрифта следует по частям, при этом все вертикальные элементы обводят сверху вниз, горизонтальные слева направо.
При написании букв Ж, К, Л, М необходимо соблюдать точность направлений элементов, т.к. незначительное их отклонение искажает форму букв.
Расстояние (а) между буквами, соседние линии которых не параллельны между собой (например, ГА, АТ), может быть уменьшено наполовину.
Минимальным расстоянием между словами (e), разделенными знаком препинания, является расстояние между знаком препинания и следующим за ним словом.
