5.3.6. Циклограмма на сооружение участка тоннеля
Организация работ должна планироваться, как правило, исходя из выполнения в смену или в сутки целого числа циклов проходки. Циклограммы составляются в соответствии с указаниями [1, с. 149–150; 2, с. 111], с использованием действующих технологических карт и норм [9], а также с учетом передовых достижений тоннелестроения.
В циклограмме необходимо указать объемы работ на цикл, время, требуемое для их выполнения, последовательность выполнения, численность звеньев бригады, занятых на отдельных работах. Она должна отражать все технологические операции проходческого цикла при их максимальном совмещении во времени. На рис. 5.7 приведен пример составления циклограммы на сооружение 1 м перегонного тоннеля с обделкой из ребристых блоков механизированным щитовым комплексом КМ-24.0 (см. рис. 5.3).

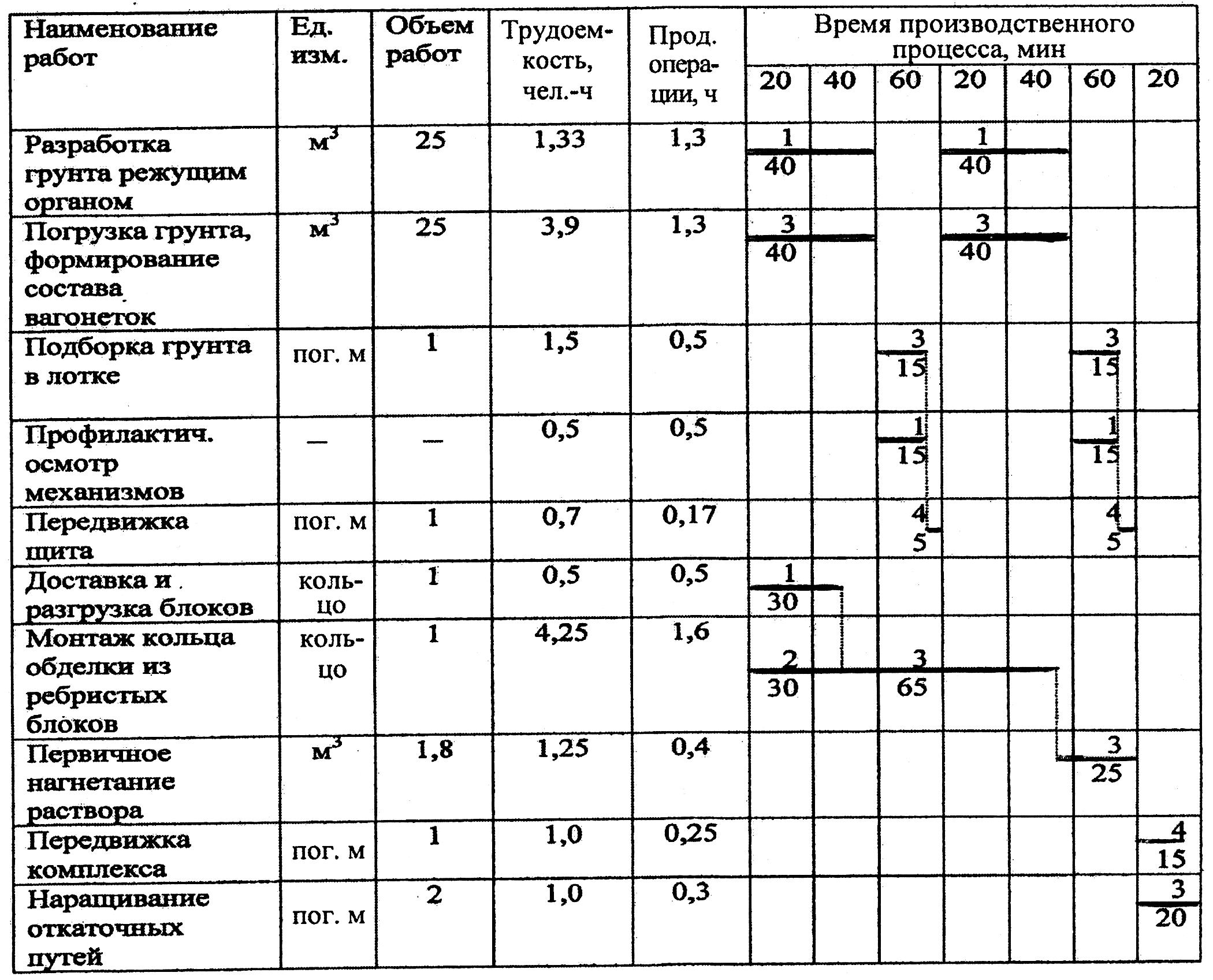

Рис. 5.7. Циклограмма на сооружение 1 м перегонного тоннеля с обделкой
из ребристых блоков наружным диаметром 5,5 м механизированным
щитовым комплексом КМ-24.0
На рис 5.8 приведена циклограмма на сооружение 1 метра перегонного тоннеля метрополитена со сборной железобетонной обделкой, обжатой на грунт из лотка, механизированным щитовым комплексом КТ1-5,6 в грунтах с f = 1…1,2 (см. рис. 5.4). Циклограммы составлены на основе калькуляций в технологических картах института ВПТИ - Трансстрой.
Рис. 5.8. Циклограмма на сооружение 1 метра перегонного тоннеля метрополитена со сборной железобетонной обделкой, обжатой на грунт из лотка, механизированным щитовым комплексом КТ1-5,6 в грунтах с f = 1…1,2
Б иблиографический список
1. Тоннели и метрополитены; под ред. В. Г. Храпова. – М. : Транспорт, 1989. – 383 с.
2. Строительство тоннелей и метрополитенов; под ред. Д. М. Голицынского. – М. : Транспорт, 1989. – 319 с.
3. Метрополитены : учебник для вузов; под ред. Ю. С. Фролова / Ю. С. Фролов, Д. М. Голицынский, А. П. Ледяев. – М. : Желдориздат, 2001. – 528 с.
4. Проектирование и расчет обделок тоннелей, сооружаемых щитовым способом : учеб. пособие / Ю. С. Фролов, Т. В. Иванес, А. Н. Коньков. – СПб. : ПГУПС, 2005. – 88 с.
5. Проектирование тоннелей, сооружаемых щитовым способом. Часть 1. Конструирование и расчет обделок : учеб. пособие для заочного факультета / Ю. С. Фролов, Т. В. Иванес – СПб. : ПГУПС, 2005. – 60 с.
6. Справочник инженера-тоннельщика; под ред. В. Е. Меркина. – М. : Транспорт, 1993. – 389 с.
7. Тоннели, сооружаемых щитовым способом : метод. указан. для курс. пр. / Т. В. Иванес. – СПб. : ПГУПС, 2008. – 84 с.
8. СНиП 32-02–2004. Нормы проектирования. Метрополитены. – М. : Госстрой России, 2004. – 33 с.
9. СП 32-105–04. Метрополитены. – М. : Госстрой России, 2004. – 252 с.
10. СНиП 52-01–2003. Бетонные и железобетонные конструкции. Основные положения. Введ. 01.01.03. – М.: [б. и.], 2003. – 79 с.
11. СП 52-101–2003. Бетонные и железобетонные конструкции без предварительного напряжения. Введ. 01.03.04. – М. : Госстрой России, 2003.
12. Правила безопасности при строительстве подземных сооружений. ПБ 03-428-02. – М. : [б. и.], 2002. – 202 c.
