3 Конструирование вала
Основой для разработки конструкции приводного вала являются эскизная компоновка вала и все размеры, полученные расчётом:
- l1 = 80 мм; l2 = 200 мм; l3 = 940 мм;
-
предварительный диаметр вала
;
- диаметр в опасном сечении ;
-
диаметр подшипника и ширина [2]

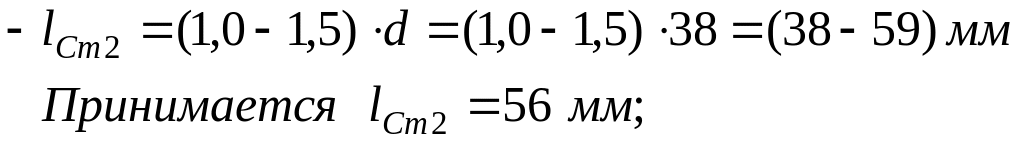

- длина ступеней на валу под ступицы насаживаемых деталей
- размеры пазов под призматические шпонки выбираются по
ГОСТ
8788-68 и 8789-68 [2] причём

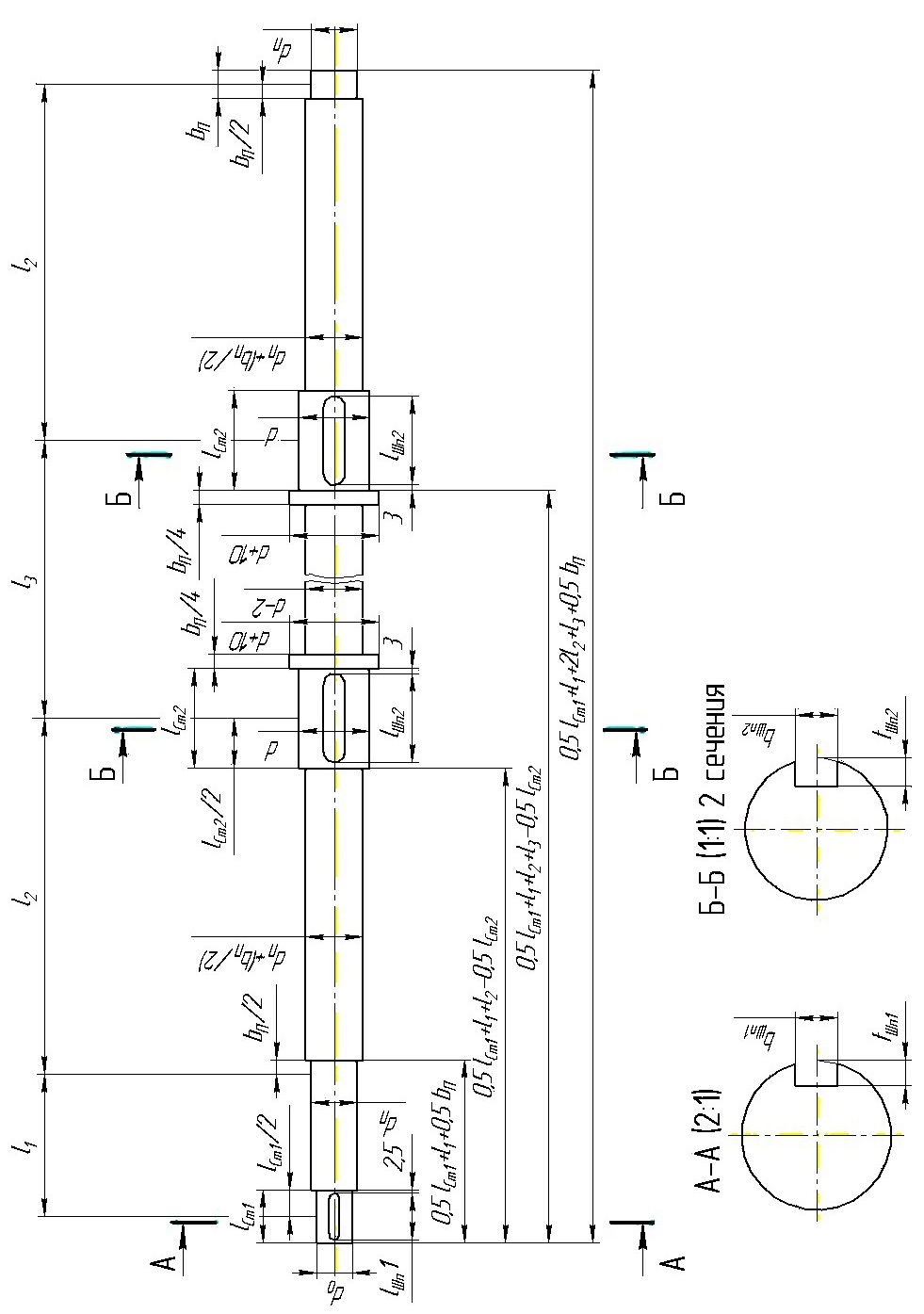

Первый этап конструкции вала приведён на рисунке 4. Чертёж вала, выполненный в масштабе, представлен на рисунке 5.
|
Рисунок 4 – Первый этап конструкции вала |
|
Рисунок 5 – Чертёж приводного вала |
Список использованных источников
1. Ланцевич М.А. Расчет валов и осей конвейеров на прочность. Методические указания к выполнению домашних расчетно-графических работ по дисциплине «Детали машин и основы конструирования» / М.А. Ланцевич. – Новосибирск: НТИ МГУДТ (филиал), 2005.- 11 с.
2. Анурьев В.И. Справочник конструктора машиностроителя. В 3-х т. Т. 2 / В.И. Анурьев. – М.: Машиностроение, 1980. – 559 с.
