Объемами исследования являются однофазный и трехфазный мостовые выпрямители, схемы которых собраны на диодах типа Д242.

Максимально допустимые параметры диодов Д242:

обратное напряжение - 100 В; средний прямой ток - 5А.

Напряжение на вторичной обмотке трансформатора: однофазного выпрямителя U₂=18 В; трехфазного выпрямителя U₂ = ЗОВ (напряжение линейное). В качестве нагрузки однофазного и трехфазного выпрямителей используются одни и те же резисторы. Максимальное сопротивление нагрузочного резистора 150 Ом, минимальное - 13,5 Ом.

Панели стенда, используемые в работе, изображены на рис. 3.

Задание на подготовительную работу

1. Иизучить устройство и принцип действия однофазного и трехфазного выпрямителей; изучить режимы' их работы при холостом ходе и под нагрузкой.

2. Начертить электрическую схему установки для исследования выпрямителей, уяснить назначение каждого элемента и порядок сборки схемы.

Рис. 3. Панели стенда:

а - измерительных приборов

б - пульта управления;

в - пульта управление электронными устройствами. Кнопки управления:

1 - питание однофазного и трехфазного выпрямителей; 2 - аварийное и общее отключение; 3 - переключатель напряжения к однофазному или трехфазному выпрямителю или отключено; 4 - тумблер подключения нагрузки к однофазному или трехфазному выпрямителям; В5,..,В8 - тумблеры ступенчатого включения нагрузки; 5 - сменная панель 19; 6 - переносный осциллограф.

3. Определить минимальные и максимальные токи и напряжения для выбора измерительных приборов.

4. Подготовить две одинаковые таблицы для записи результатов эксперимента и технических данных измерительных приборов.

5.. Заготовить кальки размером для снятия осциллограмм.

6. Рассчитать емкости, которые необходимо включить параллельно в однофазный и трёх фазный выпрямители для сглаживания пульсаций до уровня соответственно 10 и 2,5 %.

Программа работы

1. Ознакомиться со схемой установки для испытания однофазного и трехфазного выпрямителей и с оборудованием стенда их испытания .

2. Подобрать необходимое оборудование и приборы для проведения исследований выпрямителей.

3. Собрать схему для исследования однофазного выпрямителя.

4.Исследовать выпрямитель в режиме холостого хода и под нагрузкой при работе без фильтра.

5.Исследовать выпрямитель в режиме холостого хода и под нагрузкой при работе с емкостным фильтром.

6. Снять осциллограммы напряжений на элементах выпрямителя U₂, U_g, U₀.

7.Измерить при помощи осциллографа максимальное обратное напряжение на диоде.

8.Определить по опытным данным коэффициент пульсации выпрямленного напряжения.

9. Исследовать влияние емкости фильтра на величину пульсации выпрямленного напряжения.

1 0.Результаты измерений занести в табл.1

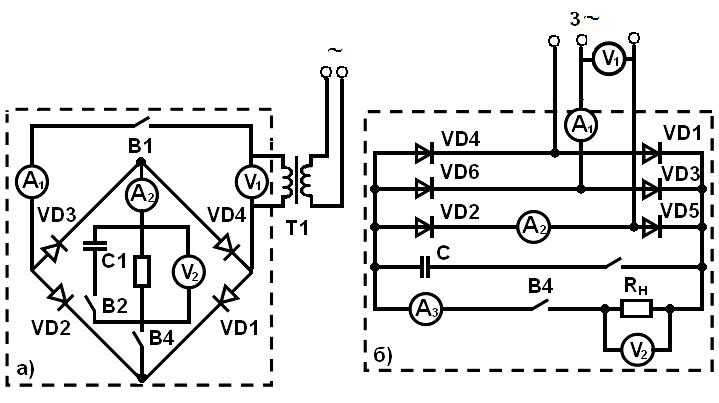

Рис. 4. Схема установки для исследования выпрямителей:

а – однофазного; б – трехфазного.

11.Собрать схему для исследования трехфазного выпрямителя. Исследовать выпрямитель в соответствии с пп. 1-6

12.Результаты занести в табл.2

13. Построить внешние характеристики выпрямителей при их работе без фильтров и с емкостными фильтрами.

14.Провести анализ полученных результатов и сделать соответствующие выводы.
