Белгородский государственный технологический университет им. В.Г. Шухова

Кафедра электротехники и автоматики

Преподаватель _________________

«___» _______________ 200__ года

Группа ________________________

Студент _______________________

Рабочее место № ___

Лабораторная работа № 12 (м211 – Автоматика) Сравнение свойств сигналов транзистора и тиристора

Цель работы:

Изучить принцип действия транзистора и тиристора.

Результаты измерений

Таблица 12.1

Uвх (UБЭ), В	0,8	1	1,2	1,4	1,6	2	2,4	2,8	3,2	3,6	3,8	4
Uвых (Uкэ), В
IК, мА

Таблица 12.2

Uвх (Uупр), В	0	0,8	0,9	1,0
Uвых, В
Iак, мА

Графики

Выводы по работе:

Порядок выполнения лабораторной работы №12 (М211 – Автоматика)

4 провода + (2 д + 3 к) перемычек

1. Убедиться, что все выключатели стенда выключены (находятся в нижнем положении).

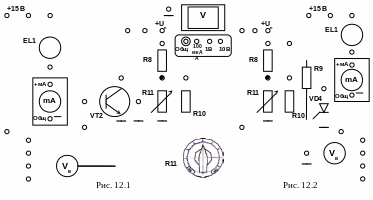

2. Собрать схему рис. 12.1. Гнездо «Общ.» вольтметра V соединить длинной перемычкой с ближайшим гнездом корпуса стенда. Гнездо 10 В вольтметра соединить проводом с гнездом над R10. Вольтметр V измеряет входное напряжение.

Для измерения выходного напряжения U_КЭ использовать мультиметр или вольтметр магнитоэлектрической системы V_В с пределом измерения 30 В (больше 15 В).

3. Ручку R11 установить в крайнее левое положение (min).

С разрешения преподавателя включить тумблер «Сеть».

4. Плавно увеличивая величину входного напряжения ручкой R11, устанавливая значения, указанные в таблице 12.1, снять показания миллиамперметра и выносного вольтметра. Результаты измерений записать в таблицу 12.1.

Примечание. При использовании прибора со стрелочным индикатором измерения производить на наиболее точном пределе измерений.

5. Выключить тумблер «Сеть». Ручку R11 установить в крайнее левое положение.

6. Разобрать схему рис. 12.1 и собрать схему рис. 12.2. Вольтметр V использовать на пределе 10 В (на схеме показано пунктиром).

7. С разрешения преподавателя включить тумблер «Сеть».

8. Устанавливая на управляющем электроде VD4 значения входного напряжения, указанные в таблице 12.2, измерить ток и выходное напряжение тиристора U_АК. Результаты измерений записать в таблицу 12.2.

9. После загорания лампы EL1 (открытия тиристора) изменять величину входного напряжения от минимального до максимального значения, вращая R11, убедиться, что состояние тиристора VD4 и его выходное напряжение не изменяются.

10. Выключить тумблер «Сеть». Ручку R11 установить в крайнее левое положение.

11. Доложить преподавателю о выполнении работы. Разобрать схему и сдать рабочее место преподавателю.

12. По результатам измерений (табл. 12.1 и 12.2) построить в единой координатной системе графики U_вых=f(U_вх), I_К=f(U_БЭ), I_К=f(U_КЭ), I_АК=f(U_упр).

13. Сделать выводы по работе.
