1.4. Мийне та очищувальне устаткування

Мийне устаткування призначене для миття овочів, столового і кухонного посуду та ін. Процес миття може здійснюватися гідравлічним, гідродинамічним і гідромеха­нічним способами. Гідравлічний спосіб характеризується дією струменя води із водопровідної мережі на забруднення, при гідродинамічному способі вода подається під тиском, який створюється насосом. Гідромеханічний спосіб забезпечує одночасну дію води і робочих органів мийних машин (мийних щіток, роликів тощо).

Для миття овочів використовуються вібраційні, роликові, барабанні, лопатеві, щітко-роликові, мийно-очищувальні машини.

Класифікація машин для миття посуду

За призначенням
Універсальні	…
Спеціалізовані	…
За структурою робочого циклу
Періодичної дії	характеризуються послідовним викона­нням операцій: завантаження, оброблення (миття) і вивантаження чистового посуду (рис. 18)
Безперервної дії	характеризуються одночасним виконанням усіх операцій. При цьому посуд перемі­щується конвеєром вздовж декількох секцій робочої камери і послідовно проходить усі операції
За будовою робочої камери
Камерні	із закритою робочою камерою (більшість машин вітчизняного і закордонного вироб­ництва)
Відкриті	…

Під час ополіскування може використовуватися ополіскуючий засіб (ефективізатор), що надає посуду блиску, залишає приємний запах, а також створює особливий захисний шар, що попереджає утворення плям від висохлої води (додається в кількості 0,2…0,8 мл на 1 л ополіскуючої води.

Малогабаритні посудомийні машини з фронтальним завантаженням передбачені для невеликих закладів харчування і встановлюються на столі, на спеціальній підставці чи під столом. Машини купольного типу призначені для використання в закладах ресторанного господарства середньої місткості.

Гідравлічна схема посудомийної машини періодичної дії наведена на рис. 4

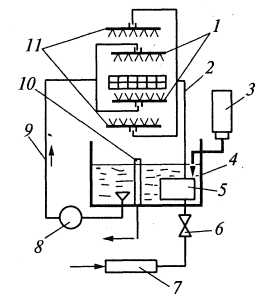

Рис. 4. Гідравлічна схема посудомийної машини періодичної дії:

1 – мийні душуючі пристрої; 2 – трубопровід ополіскування; 3 – ємкість з мийним розчином; 4 – ванна; 5 – водонагрівач; 6 – вентиль; 7 – блок підготовки води; 8 – насос; 9 – трубопровід мийний; 10 – переливна трубка; 11 – ополіскуючі душуючі пристрої.

Принцип дії:

Очищувальне устаткування призначене для видалення із продуктів поверхневого шару.

Очищення овочів може здійснюватися термічним, хімічним і механічним способами. В закладах харчування в основному використовується механічний спосіб очищення картоплі і коренеплодів. При такому способі зовнішній шар здирається з овочів шорсткуватими робочими поверхнями під час відносного їх переміщення (проковзування). Очищеною вважається бульба, у якої шкірка зберігається в заглибленнях, а на іншій поверхні продукту є на більше трьох ділянок зі шкіркою, найбільший розмір яких 1…3 мм. Вічка, ділянки з увігнутою поверхнею, овочі з механічними і біологічними пошкодженнями дочищають вручну.

Класифікація машин для очищення овочів

За формою робочого органа
Конусні	…
Дискові	робочий орган виконаний із шорстку­ватого (здебільшого абразивного) мате­ріалу у вигляді металевого диска, що обертається, верхня частина якого має хвилеподібну форму (рис. 5)
Роликові	робочими інструментами є покриті абра­зивним матеріалом ролики, які обер­таються. Вони утворюють дно робочої камери, по якому переміщується продукт. Такі робочі елементи застосовують у машинах безперервної дії
За структурою робочого циклу
Періодичної дії	характеризується послідовним виконан­ням операцій: завантаження, оброблення (очищення) і вивантаження очищених овочів
Безперервної дії	…

а

б

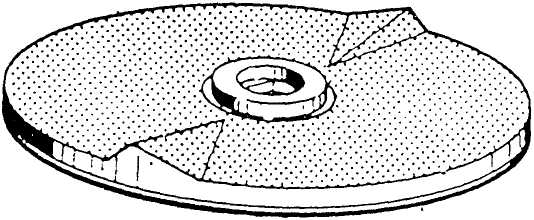

Рис. 5. Машина для очищення овочів періодичної дії:

а – схема машини; б - дисковий робочий орган з хвильками; 1 – станина; 2 – електродвигун; 3 – знижувальна клинопасова передача; 4 – зливальний патрубок; 5 – лопатки; 6 – металевий диск; 7 – абразивний диск; 8 – розванта­жувальний люк; 9 – циліндр; 10 – заван­тажувальний лоток; 11 – ніпель; 12 – робоча камера; 13 – хвиля; 14 – вертикальний вал; 15 – підшипник; 16 – зливальний шланг

Принцип дії:

В багатьох моделях сучасних машин для очистки овочів передбачається використання декількох змінних робочих органів. За характером поверхні робочі органи бувають:

• абразивні (на бакелітовій, магнезіальній та інших основах) – використовуються для очищення достиглих овочів;

• шорсткуваі( мілкоабразивні) – для … ;

• лезові – для отримання очищених овочів з рівною, гладкою не пошкодженою поверхнею;

• щіткові – для … ;

• гумові – використовуються для миття овочів.

Крім того пропонуються сітчасті циліндричні робочі органи (центрифуги) для миття, ополіскування і сушіння зелені та інших овочів.
