6. Форма впадины резьбы
6.1. Реальный профиль впадины наружной
резьбы ни в одной точке не должен выходить
за линию плоского среза на расстоянии
от вершины исходного треугольника.

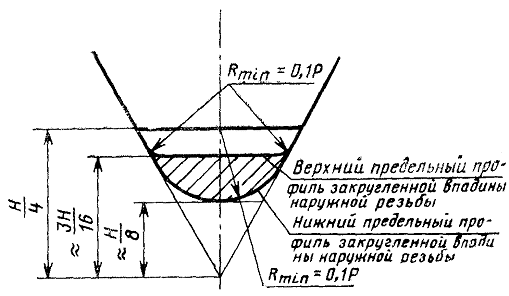

6.2. При закругленной форме впадины наружной резьбы радиус кривизны реального профиля ни в одной точке не должен быть менее 0,1Р (черт. 2).
Числовые значения наименьших радиусов закругления впадины наружной резьбы (Rmin) должны соответствовать указанным в табл. 9.
Черт. 2
6.3. При высоких требованиях к прочности резьбы может устанавливаться наименьший радиус кривизны реального профиля впадины наружной резьбы Rmin=0,125Р (табл. 9).
Таблица 9
мм
Шаг Р |
Rmin=0,1P |
Rmin=0,125P |
Шаг Р |
Rmin=0,1P |
Rmin=0,125P |
Шаг Р |
Rmin=0,1P |
Rmin=0,125P |
0,2 |
0,020 |
0,025 |
0,75 |
0,075 |
0,094 |
3,5 |
0,350 |
0,438 |
0,25 |
0,025 |
0,031 |
0,8 |
0,080 |
0,100 |
4 |
0,400 |
0,500 |
0,3 |
0,030 |
0,038 |
1 |
0,100 |
0,125 |
4,5 |
0,450 |
0,562 |
0,35 |
0,035 |
0,044 |
1,25 |
0,125 |
0,156 |
5 |
0,500 |
0,625 |
0,4 |
0,040 |
0,050 |
1,5 |
0,150 |
0,188 |
5,5 |
0,550 |
0,688 |
0,45 |
0,045 |
0,056 |
1,75 |
0,175 |
0,219 |
6 |
0,600 |
0,750 |
0,5 |
0,050 |
0,062 |
2 |
0,200 |
0,250 |
|
|
|
0,6 |
0,060 |
0,075 |
2,5 |
0,250 |
0,312 |
|
|
|
0,7 |
0,070 |
0,088 |
3 |
0,300 |
0,375 |
|
|
|
6.4. При плокосрезанной форме впадины
наружной резьбы реальный профиль впадины
следует располагать между линиями
плоского среза на расстоянии
и
от вершины исходного треугольника
(черт. 3).
6.5. Реальный профиль впадины внутренней резьбы ни в одной точке не должен выходить за линию плоского среза на расстоянии от вершины исходного треугольника (черт. 4).
Черт. 3
Черт. 4
