Ввод временных и топологических ограничений проекта
Для ввода дополнительной информации, используемой программами синтеза, размещения и трассировки необходимо использовать файл User Constraints File (UCF). В нём содержится информация о цоколёвке микросхемы применительно к разрабатываемому проекту. Такая технология позволяет отвязать модули исходного описания от готовой прошивки и, таким образом, обеспечить универсальность этих модулей.
Для начала необходимо создать UCF файл. Для этого необходимо включить в проект новый модуль (см. Создание нового модуля) и выбрать тип Implementation Constraints File. Далее программа спросит к какому модулю необходимо привязать новый модуль. После создания UCF файла необходимо привязать маркеры схемы к выводам микросхемы. Для этого необходимо выполнить команду Assign Package Pins (рис.12)
Рис. 12. Рабочая область основного окна Навигатора проекта пакета WebPACK ISE
Откроется окно редактора выводов микросхемы, изображённое на рис. 13.

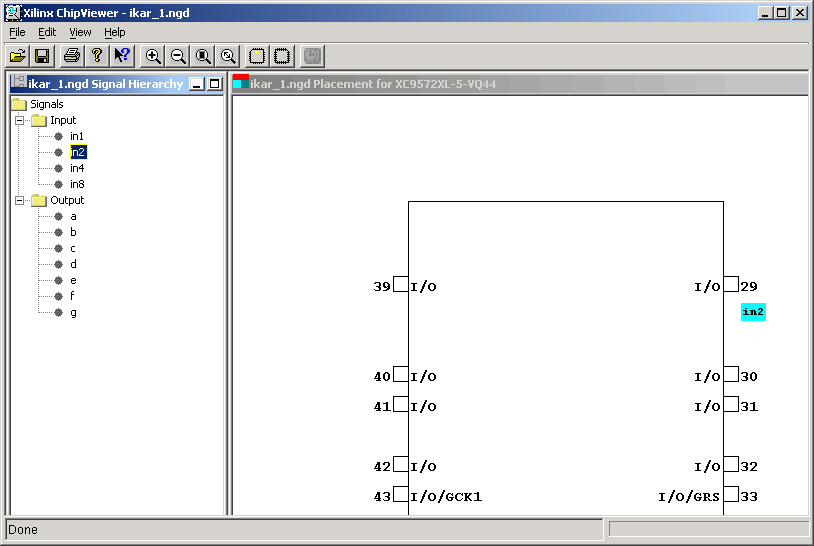

Рис. 13. Редактор выводов микросхемы.
Для привязки маркеров схемы к выводам ПЛИС, необходимо указателем мыши захватить нужный вход или выход (при нажатой левой кнопке) и перетащить его на требуемый вывод схематического изображения микросхемы в правой части окна.
Синтез проекта с использованием средств xst пакета WebPack ise
После подготовки принципиальной схемы и файла ограничений UCF можно приступить к выполнению синтеза, в процессе которого из файлов HDL-описаний проектируемого устройства формируется файл списка соединений в формате EDIF (Electronic Data Interchange Format). Синтезированный файл представляет собой текстовое (ASCII) описание проекта, но на более низком логическом уровне в формате, воспринимаемом программами трассировки Xilinx. При этом принципиальная схема проекта автоматически преобразуется в HDL-формат, соответствующий выбранным средствам синтеза.
Прежде
чем непосредственно активизировать
процесс синтеза можно изменить значения
его параметров. Для этого нужно в окне
процессов щелчком левой кнопки мыши
выделить строку Synthesize,
после чего нажать кнопку
,
расположенную на оперативной панели
Навигатора проекта, или воспользоваться
командой Properties
контекстного
меню. В результате выполненных действий
на экране монитора отображается
диалоговая панель параметров синтеза,
вид которой показан на рис. 14.
Рис.14. Диалоговая панель параметров синтеза
Эта диалоговая панель содержит три страницы, снабженные закладками с их названиями: "Synthesis options", "HDL options" и "Xilinx Specific options". Каждая из этих страниц содержит соответствующую группу параметров, представленных в виде таблицы. В процессе обучения рекомендуется не изменять значения параметров, установленные по умолчанию.
Процесс синтеза активизируется двойным щелчком левой кнопки мыши на строке "Synthesize" в окне процессов Навигатора проекта (рис. 13). Информация о ходе его выполнения отображается в окне консольных сообщений. После завершения этого процесса, отмеченного соответствующей пиктограммой в строке Synthesize, можно открыть отчет о результатах синтеза, дважды щелкнув левой кнопкой мыши на строке View Synthesize Report.
После успешного завершения этапа синтеза следует перейти к следующему – размещению и трассировке проекта в кристалле ПЛИС.
