Міністерство аграрної політики та продовольства України

таврійський державний агротехнологічний

університет

Кафедра «ТСТТ»

Болтянська Н.І., Дереза С.В.

Журнал

виконання лабораторних робіт

з дисципліни „Засоби механізації у сільському господарстві ”

Студента____________________________________________________________

Група_______________________________________________________________

2012

Лабораторна робота №1

Подрібнювачі КОНЦЕНТРОВАНИХ І

СТЕБЛОВИХ кормів

Мета роботи

Вивчити призначення, будову, технологічні процеси і регулювання подрібнювачів кормів

Завдання на самостійну роботу

Вивчити і законспектувати:

1. Робочі органи молоткових дробарок і їх класифікацію

(1,102; 2, с. 102...107);

2. Типи ріжучих апаратів машин для подрібнення стеблових кормів (1, с.85..94; 2, с. 160);

Оформлення звіту

Після вивчення машин:

1. Доопрацювати їх схеми

2. Заповнити таблицю

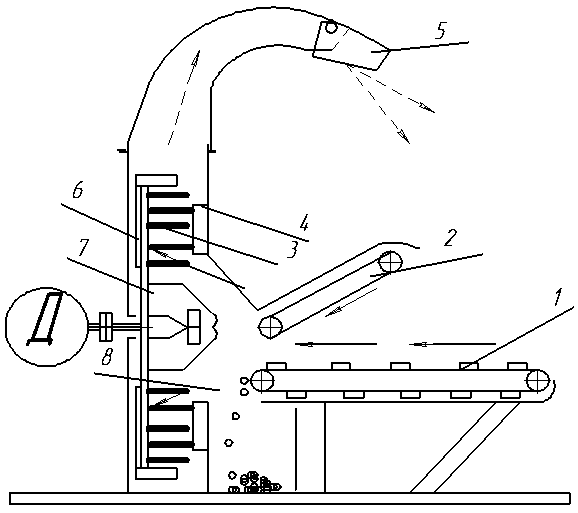

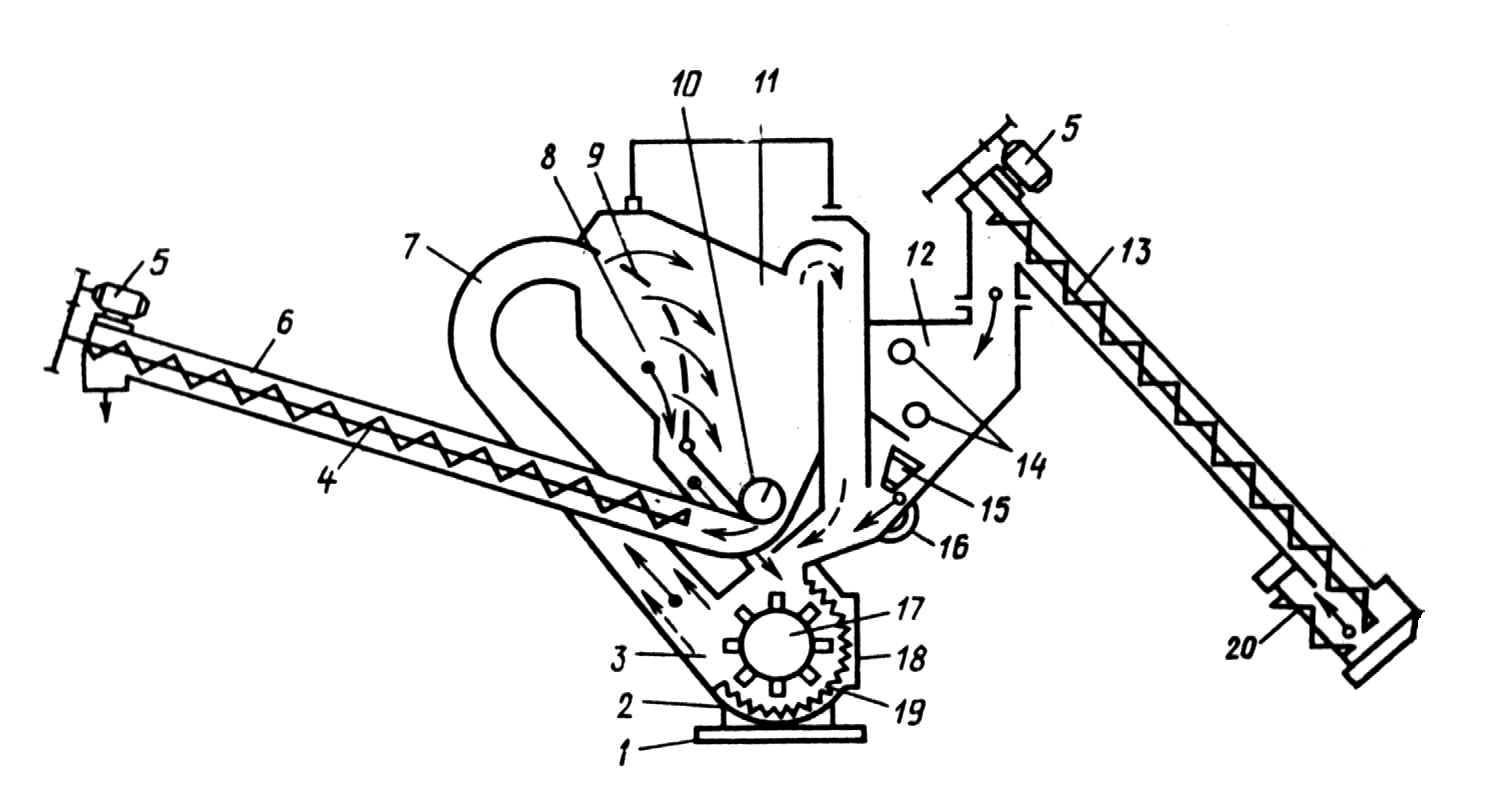

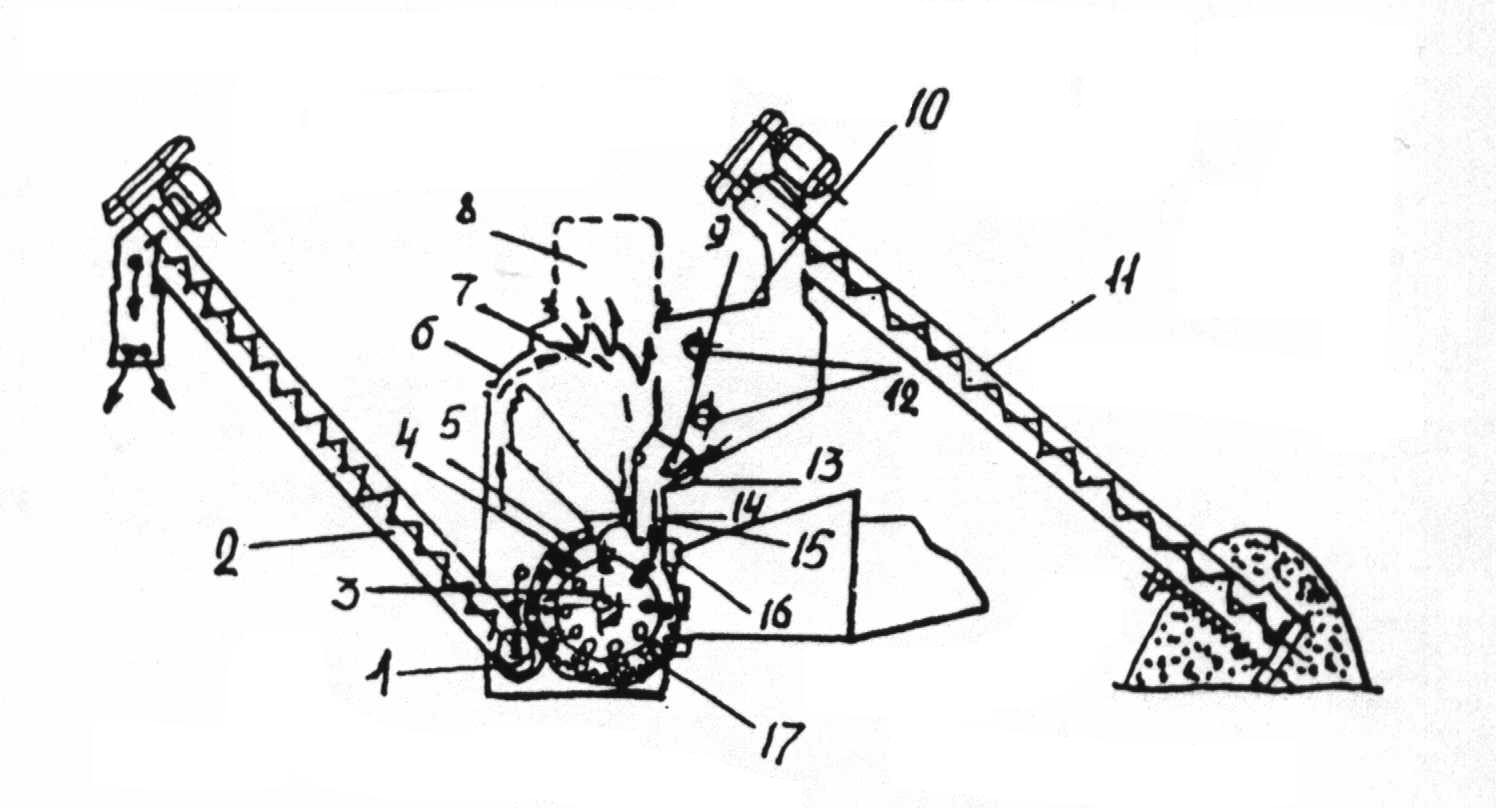

Рисунок 1 – Функціональна схема Рисунок 2 – Технологічна схема Рисунок 3 – Схема безрешітної

дробарки ДКМ - 5 дробарки КДУ – 2 дробарки ДБ - 5

Рисунок 4 – Технологічна схема „Волгарь-5” Рисунок 5 – Технологічна схема ИГК-30Б

Таблиця 1 – Характеристика подрібнювачів кормів

Найменування	Марка машини
	ДКМ-5	КДУ-2	ДБ-5	Волгарь-5	ИГК-30Б
Призначення
Продуктивність, т /год.
Потужність двигуна, кВт
Робочі органи, їх тип
Регулювання ступеню подрібнення
Габаритні розміри, мм: довжина ширина висота
Маса, кг

Література

1 Механізація виробництва продукції тваринництва / І.І. Ревенко, Г.М. Кукта, В.М. Манько та інш. За ред. І.І. Ревенка. К.: Урожай, 1994 – 200 с.

2 Мельников С.В. Механизация и автоматизация животноводческих ферм. М.: Колос, 1978 – 560 с.

Роботу виконав ___________________________________________

Роботу прийняв ___________________________________________
