2. Передача энергии от активного двухполюсника к пассивному двухполюснику
2.1.Вместо численного значений сопротивления Rl установить латинскую букву Т или t (переменное сопротивление).
2
.2.
Запустить программу на выполнение в
режиме Переходных
процессов.
В качестве диапазона Т указать 0-3·Rэ
Ом. Вывести гафики качестве. Скопировать
диаграмму в отчёт.

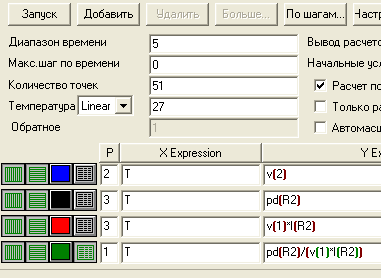

2.3.Вывести графики зависимости напряжения UR2, мощности в нагрузке Pr2,мощности эдс Pe и кпд источника от сопротивления нагрузки.
З
адание
выводимых графиков приведено на рисунке.
2.4.Проанализировать полученные график. Сделать пояснения. Сделать выод.
Вопросы для самопроверки
3. Основные этапы расчёта цепей по методу эквивалентного генератора.
4. Когда имеет смысл использовать метод эквивалентного генератора.
5. Как и почему изменяется полезная мощность и кпд источника эдс при изменении полезной нагрузки.
7. Баланс мощностей и его определение.
