3.10. Комбинированные способы вскрытия шахтного поля

Комбинированными способами вскрытия называются такие, которые содержат в себе признаки и элементы нескольких способов. Их применение обусловливается стремлением использовать преимущества входящих в комбинацию способов, которые могут быть реализованы в конкретных горно-геологических и горнотехнических условиях.

На рис. 3.16 показаны характерные случаи комбинированных способов вскрытия, характеризующиеся следующими особенностями.

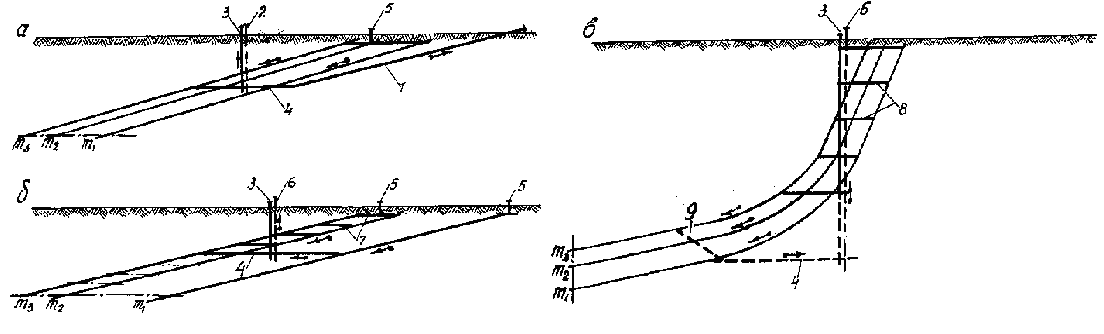

Рис.3.16. Примеры комбинированных способов вскрытия шахтного поля:

а — вертикальными и наклонным стволами; б — вертикальными стволами, капитальным и этажными квершлагами; в — вертикальными стволами, этажно-горизонтными квершлагами и капитальными горизонтальным и наклонными квершлагами; 1 — главный наклонный ствол; 2, 3 — вертикальный вспомогательный ствол; 4 — капитальный горизонтальный квершлаг; 5 — вентиляционный ствол (шурф); 6 — главный вертикальный ствол; 7 — этажный квершлаг; 8 — этажно-горизонтный квершлаг; 9 — наклонный капитальный квершлаг

В схеме (а) использованы преимущества вскрытия наклонными стволами, оборудованными мощными ленточными конвейерами, позволяющими выдавать из шахты до 20–25 тыс. т угля в сутки при значительно меньшей степени измельчения его по сравнению со скиповыми подъемами; все вспомогательные операции, в том числе и выдача породы, осуществляются по вертикальным стволам, которые значительно производительнее механических подъемов наклонных стволов. Наличие двух вертикальных стволов обе­спечивает хорошие условия проветривания шахты. Данный комбинированный способ вскрытия целесообразно применять на крупных шахтах с глубиной стволов, примерно, до 400–500 м.

Наиболее крупные шахты в мировой практике вскрыты именно таким способом. Примером могут служить шахты "Распадская" в Кузбассе, "Тентенская" в Караганде, "Селби" в Великобритании соответственно с проектной мощностью 7,5; 4,0 и 10,0 млн. т угля в год.

В схеме (б), представляющей комбинацию двух способов вскрытия — капитальным квершлагом для вскрытия пластов m₁ и m₂ и этажными квершлагами для вскрытия пласта m3 , сближенного с пластом m₂, использовано преимущество вскрытия этажными квершлагами в части сокращения объема проведения и поддержания наклонных подготавливающих выработок;

В схеме (в) верхняя часть шахтного поля вскрыта вертикальными стволами и этажно-горизонтными квершлагами, что обусловлено крутым залеганием пластов; нижняя часть поля вскрыта капитальным горизонтальным квершлагом (пласт m₁) и капитальным наклонным квершлагом (пласты m₂ и m₃), что связано с резким выполаживанием пластов, то есть в данном случае комбинированное вскрытие обусловлено конкретными горно-геологическими особенностями залегания пластов.

Сильно нарушенные месторождения с резкими перегибами пластов, крупными, часто повторяющимися сбросами и надвигами вскрываются также комбинированными способами — вертикальными стволами и этажно-горизонтными квершлагами с проведением ряда дополнительных выработок, чаще всего гезенков и наклонных квершлагов. При этом применение комбинированного способа вскрытия дает возможность одновременно разрабатывать участки пласта как с крутым, так и пологим залеганием.
