Министерство образования Республики Беларусь

Учреждение образования

«Гомельский государственный технический университет имени П.О. Сухого»

Кафедра «электроснабжение»

Т.В. Алферова, В.В. Бахмутская

Электроснабжение предприятий агропромышленного комплекса лабораторный практикум

Часть 2

для студентов специальности

1-43 01 03 «Электроснабжение (по отраслям)»

специализация 1-43 01 03 05 «Электроснабжение предприятий агропромышленного комплекса»

Гомель 2011

УДК 621.311(075.8)

ББК 31.27я73

К60

Авторы-составители: Алферова Тамара Викторовна,

Бахмутская Валентина Владимировна

Лабораторный практикум по дисциплине «Электроснабжение предприятий агропромышленного комплекса» предназначен для студентов дневной формы обучения специализации 1-43 01 03 05 " Электроснабжение предприятий агропромышленного комплекса». – Гомель: УО ГГТУ им. П.О. Сухого, 2011. – 84 с.

Лабораторный практикум содержат краткие теоретические сведения, задания и порядок выполнения по семи лабораторным работам, позволяющим студентам закрепить знания по конструкционным элементам схем электроснабжения, устройствам компенсации реактивной мощности и приобрести навыки проведения измерений и учета электрической энергии на предприятиях.

Для студентов дневной формы обучения специальности 1-43 01 03 «Электроснабжение (по отраслям)» специализации 1-43 01 03 05 «Электроснабжение предприятий агропромышленного комплекса».

Рецензент канд.техн.наук, доц.каф. Автоматизированный электропривод» ГГТУ им. П.О. Сухого Савельев В.А.

	© Алферова Т.В., Бахмутская В.В. 2011
	© Учреждение образования «Гомельский государственный технический университет имени П.О. Сухого», 2011

Введение

Основная цель изучение курса "Электроснабжение предприятий агропромышленного комплекса" заключается в формировании знаний, позволяющих грамотно и эффективно проектировать и вести эксплуатацию систем электроснабжения.

Лабораторные работы по курсу посвящены изучению оперативных переключений в электрических сетях, учету расхода электроэнергии, компенсации реактивных нагрузок и регулированию напряжения в системах электроснабжения.

Данный лабораторный практикум содержит 7 лабораторных работ и охватывает весь курс дисциплины "Электроснабжение предприятий агропромышленного комплекса" 9 семестр.

Для каждой работы представлены: цель работы, методические указания к ее выполнению, перечень литературных источников и вопросы для самопроверки.

Лабораторная работа № 1 оперативные переключения в схемах электроснабжения

Цель работы: изучение схем электроснабжения приемников и производство оперативных переключений в них.

Краткие теоретические сведения

В СЭС имеется несколько характерных уровней при определении электрических нагрузок. Упрощенная схема электроснабжения имеет 9 основных уровней:

1 – Отдельные электроприемники;

2 – Вводные устройства (ВУ) технологических агрегатов и станков с несколькими электроприемниками;

3 – Группы электроприемников, силовые пункты (СП), распределительные шинопроводы;

4 – Распределительные пункты (РП) до 1 кВ цеха;

5 – Шины до 1кВ ТП, магистральные шинопроводы (МШ);

6 – Линии 6 – 10 кВ, питающие цеховые ТП;

7 – Секции РП 6 – 10 кВ;

8 – Секции РУ 6,3 – 10,5 кВ ГПП;

9 – Шины РУ 35 – 220 кВ ГПП, ЭЭС (электроэнергетическая система).

Все сети электроснабжения классифицируются:

А) сети внешнего электроснабжения – от места присоединения к энергосистеме до приемных пунктов на предприятии (ГПП, РП);

Б) сети внутреннего электроснабжения – внутризаводские, межцеховые и внутрицеховые.

Характерные сети внешнего электроснабжения:

1. Питание осуществляется от энергосистемы без собственных электростанций (рис. 1.1 и 1.2).

Схема радиального питания – когда напряжение сети внешнего электроснабжения совпадает с высшим напряжением сети на территории внутри предприятия. Такие схемы характерны на напряжение 6-10 кВ.

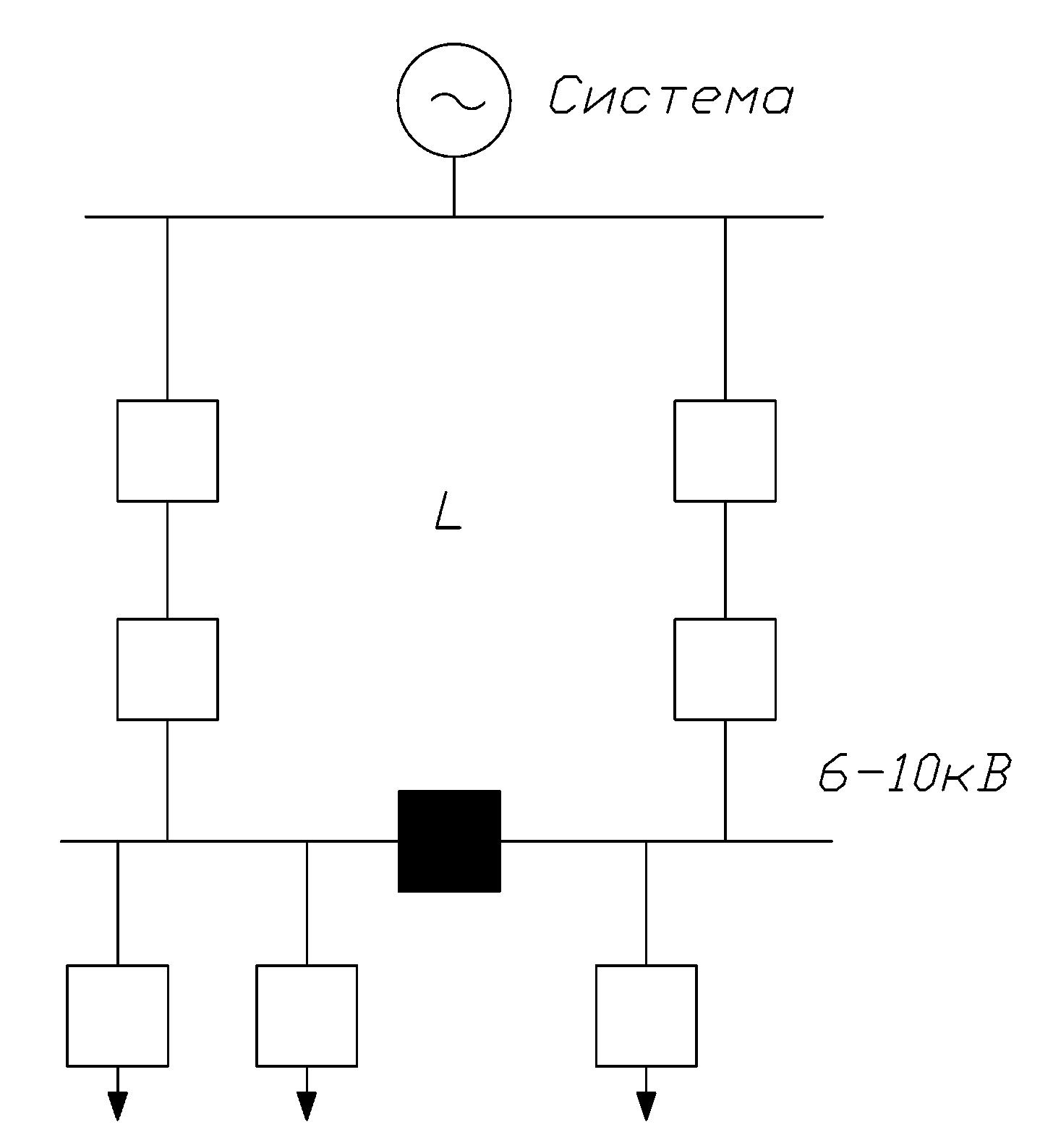

Рис. 1.1. Питание осуществляется от энергосистемы без собственных электростанций

Схема «глубокого ввода» – на напряжение 110 – 330 кВ, когда напряжение от энергосистемы без трансформации вводится на территорию предприятия (рис. 1.2).

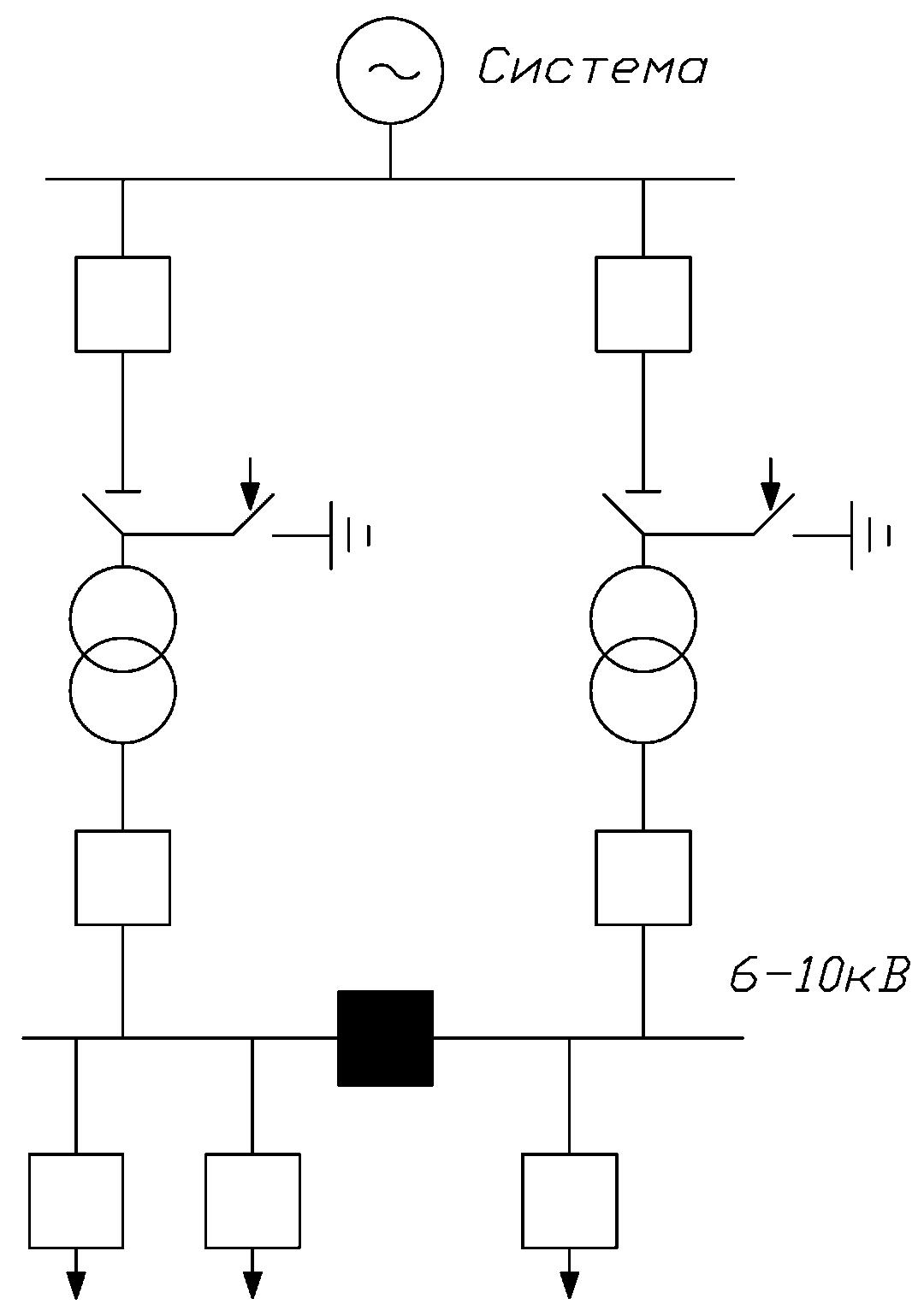

Рис. 1.2. Схема «глубокого ввода»

2. Питание осуществляется от энергосистемы при наличии на промышленном предприятии собственной электростанции (рис. 1.3).

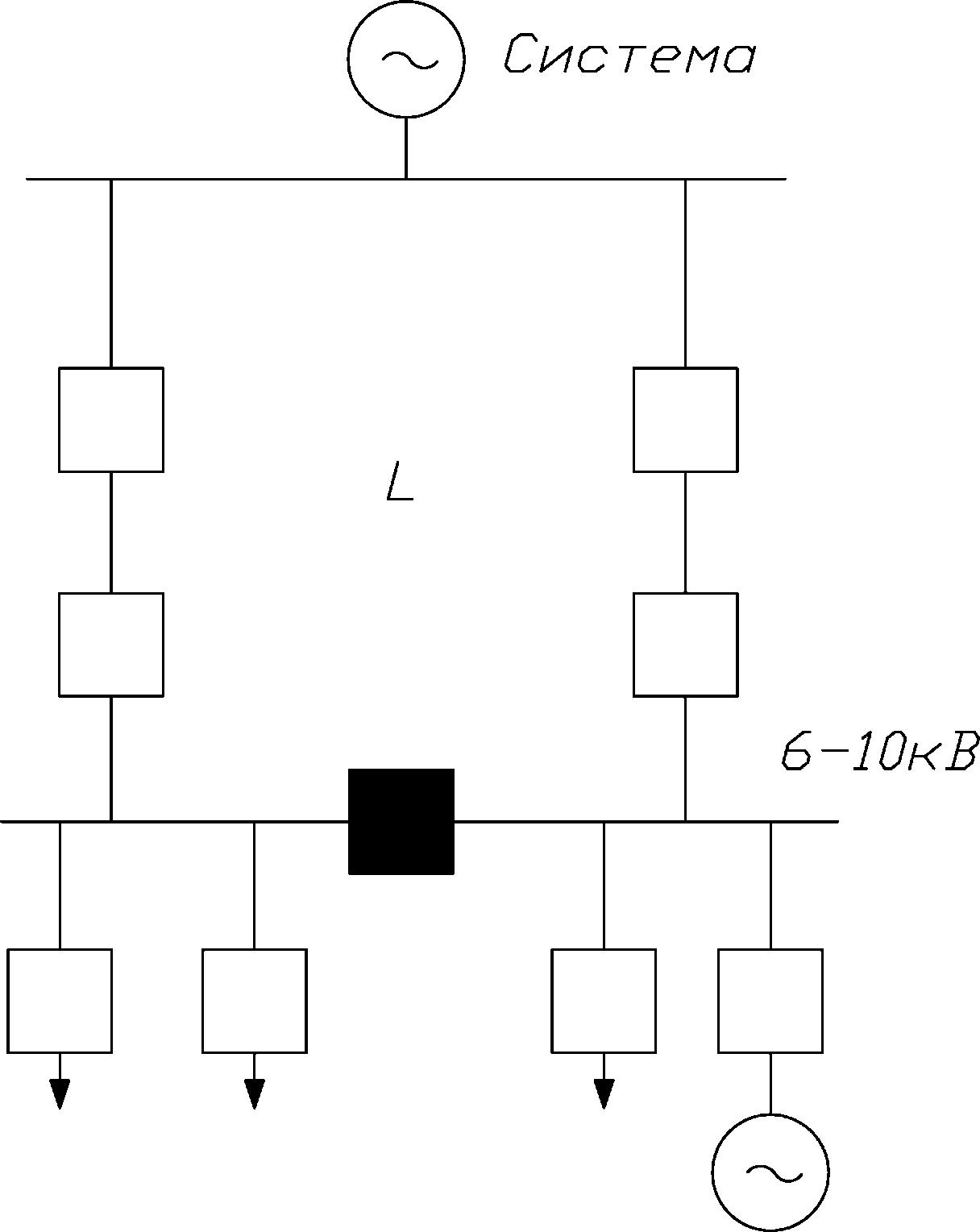

Рис. 1.3. Схема электроснабжения промышленного предприятия при наличии собственного источника ЭС

3. Питание осуществляется только от собственной электростанции на промышленном предприятии (рис. 1.4).

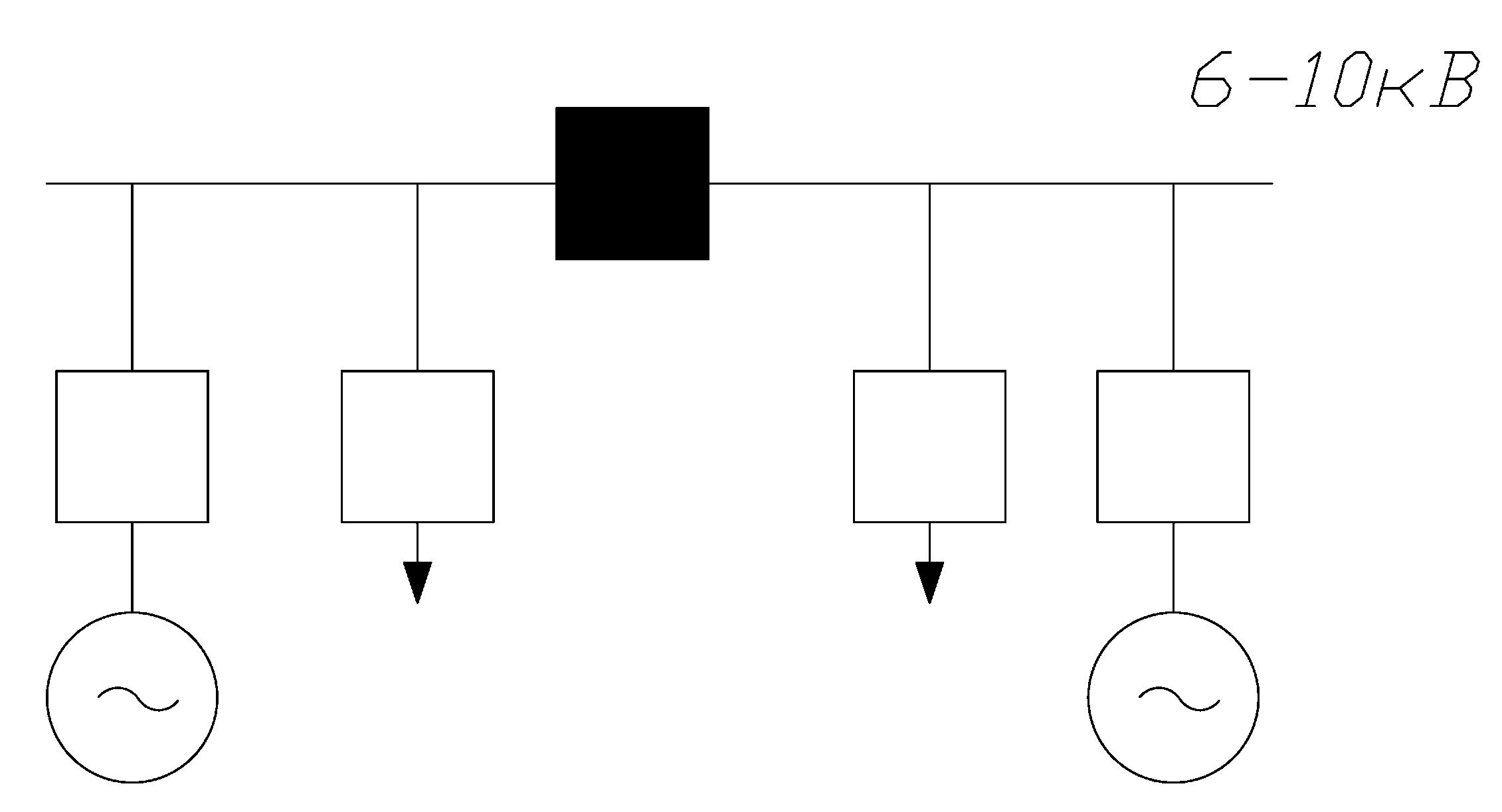

Рис. 1.4. Питание осуществляется только от собственной электростанции на промышленном предприятии

Передача электроэнергии от энергосистемы может осуществляться по схемам без или с трансформацией её в месте перехода от внешнего к внутреннему электроснабжению и по схемам «глубокого ввода» (рис. 1.5).

Рис. 1.5. Схема питания предприятия от энергосистемы: а) схема радиального питания; б) схема питания с наличием трансформации электроэнергии в месте перехода от системы внешнего к системе внутреннего электроснабжения; в) схема питания при условии трансформации на два вторичных напряжения; г) схема глубокого ввода
