ДОПЕЧАТНОЕ ОБОРУДОВАНИЕ

Технология допечатных процессов включает в себя:

- технологию обработки текстовой информации

- технологию обработки изобразительной информации

- формные процессы

На всех этих этапах осуществляется преобразование информации.

На стадии формных процессов – информационное и материальное.

Контроль на разных этапах осуществляется при помощи оборудования контроля.

Всю представляемую информацию можно разделить на две группы.

- символы (текст, цифры, формулы, значки и т. д.)- они уже заранее обработаны, а потому не требуют особой дополнительной обработки. Вся обработка этой группы сводится к обработке при помощи:

- шрифтов

- линеек

- орнаментов

и т. п.

Здесь для обработки информации используется персональный компьютер и соответствующие программы.

- изображения (фотографии, картины, рисунки; штриховые изображения, тоновые изображения и т. д.). Здесь мы можем изменять различные параметры: масштаб изображения, его полярность; и т. д. Для воспроизведения этой группы используются как стандартные, так и специальные программы.

Общая классификация допечатного оборудования.

1. Оборудование для ввода и обработки цифровой и изобразительной информации.

2. Оборудование для изготовления фотоформ. Фотоформа (фотопленка, пластинка) - это информация, подготовленная для полиграфического воспроизведения с учетом всех его требований и зарегистрированная на регистрирующей среде, в качестве которой используется полиграфический (фотографический) материал.

3. Оборудования для изготовления печатных форм.

4. Оборудования для контроля качества обработанной информации, которое применяется как на промежуточных стадиях, так и на последней.

Краткие характеристики этих групп.

Оборудование для ввода и обработки информации.

Основная задача для оборудования для ввода и обработки информации заключается в том, чтобы представить текст и изображение в цифровой форме

Текстовую информацию вводят в компьютер обычно с помощью клавиатуры с обычного, стационарного компьютера. При нажатии клавиши информация извлекается в закодированной форме, и дальнейшая обработка осуществляется с помощью специальных программ типа Word.

Возможно, также использовать специальную клавиатуру - символьная форма для набора нот, химических, математических формул, и т. д.

Однако, наряду с клавиатурным вводом информации существует еще и ввод информации с помощью сканнера. С помощью сканнера вводится информация натуралистического типа (изображение). А также возможно введение при помощи сканнера текстовой информации с использованием программ, распознающих текст.

В последнее время ввод информации все чаще и чаще производится с помощью фотоаппаратов.

Кроме того, информация может вводиться с помощью оптических дисков и др.

Затем введенная нами информация поступает на графические станции.

Графическая станция обычно представляет собой персональный компьютер и делится на две части - наборную станцию и печатную станцию.

В наборной станции производится набор текста, а в верстальной- связывание текста с и графического изображения; производится спуск полос для формирования полноформатной полосы издания.

Для получения могут использоваться специализированные компьютеры, которые руководят и называются растровыми процессорами изображения. RIP. РИП.

В данном случае мы рассматриваем сканирующую технику и компьютеры.

Оборудование для изготовления фотоформ.

Обработанная информация записывается на регистрирующую среду при помощи фотовыводных устройств. Но так как изображение скрыто, то после записи производится ПРОЯВЛЕНИЕ ФОТОМАТЕРИАЛА с помощью проявочных машин.

Для получения полноформатных изображений используются монтажные столы, на которых производится объединение частей изображения.

Для записи информации на регистрирующую среду до сих пор используются репродукционные фотоаппараты, где производится запись на регистрирующую среду, но в них изготавливаются промежуточные фотоизображения, которые используются в процессе цветокоррекции; в этих же фотоаппаратах производится растрирование, цветокоррекция и цветоделение.

Также к оборудованиям для изготовления фотоформ относятся копировальные устройства - это, как правило, копировальные рамы - рамы для копирования фотоматериала.

Оборудование для изготовления печатных форм.

Это оборудование разделяют на две подгруппы

1. Оборудование для изготовления печатных форм в системах печатных форм - когда используется, затем производится копирование фотоформы; это копирование изображения требует дополнительной обработки; для этого используется спец

2. Формное оборудование для получения печатных форм с цифрового файла. Формное оборудование называют рекордерами, устройство СТР. В настоящее время рекомендуется использовать формно-выводные и фото-выводные устройства.

В ряде случаев необходимо использовать процессор для контроля.

В отдельную группу выделяют оборудования для

-глубокой формы

-флексографской формы.

Эти аппараты работают по-разному.

Оборудование контроля.

На стадии допечатной подготовки нам необходимо контролировать процесс печати.

Текстовые ошибки контролируются на экране монитора; а затем осуществляется контроль на корректурном оттиске.

Корректурный оттиск осуществляется на черно-белом принтере.

А также используются цветопробы. Цветопробные устройства могут быть как аналоговыми, так и цифровыми.

Устройства для ввода информации.

В эту группу, как правило, входят фоторепродукционные фотоаппараты и копировальные устройства.

Рассмотрим фоторепродукционный фотоаппарат.

Наш фоторепродукционный фотоаппарат имеет следующие основные части:

1. Объектив. Это линзовая система различной сложности для оптического переноса изображения. Она является основной частью системы.

В эту систему могут входить зеркала и призмы, задачей которых является изменение путей переноса, в частности - угла переноса.

По строению оптической системы фотоаппараты различают горизонтальный и вертикальный.

горизонтальный

вертикальный

2.Оригиналодержатель.Это устройство для размещения оригинала.

3. Источник излучения. Это устройство, предназначенное для освещения изображения на оригинале.

4. Кассета или пленкодержатель. Эта кассетная часть фотоаппарата является герметичным ящиком для переноса пленки. При удалении шторки с пути прохождения лучей осуществляется экспонирование материала.

Все фотоаппараты по своему строению разделяются на однокомнатные и двухкомнатные. Однокомнатные фотоаппараты снабжены специальными мехами, находящимися между объективом и пленкодержателем, функцией этих мехов является защита задней части фотоаппарата от излучения.

Для большего удобства используют двухкомнатные фотоаппараты. Двухкомнатные фотоаппараты состоят из двух частей - двух комнат. Передняя часть таковых аппаратов - до объектива - находится в светлой комнате; задняя часть - от объектива - находится в темной комнате. В 2х комнатных фотоаппаратах используют вакуумные пленкодержатели.

С помощью зеркал можно изменять изображение с обратного на прямое; на зеркальное и т. д.

Требования к основным устройствам фотоаппарата.

1. Оригиналодержатель должен держать оригинал в нужной плоскости , совместно с источником излучения .

2. Излучение должно быть интенсивным и равномерным; а также должны отсутствовать блики - не должно попадать в объектив зеркальное отображение.

3.Пленкодержатели должны предоставлять плоскостное расположение фотопленки; ее надежное закрепление в процессе экспонирования. Для осуществления вакуумного крепления пленки имеется система отверстий, которые обеспечивают вакуумирование - для надежного прижима пленки. В зависимости от формата применяется та ил иная система формата вакуума.

3. Источники излучения должны обеспечивать возможность проведения тех операций, которые требуются для цветоделения - попросту говоря – излучать красные, синие и зеленые лучи. Также источники должны обладать достаточной мощностью излучения - в связи с тем, что при прохождении пучка света от оригинала до регистрирующей среды (фотопленки) происходит потеря световой энергии. Могут использоваться дуговые, ксеноновые и металлгалогеновые лампы. Кроме того, излучатели должны иметь специальные отражатели, для того, чтобы перераспределять излучение, уходящее в разные стороны на оригинал. Отражатели представляют собой различной формы металлические зеркала, покрытые как правило алюминием или иным материалом, отражающим свет.

4. Объектив для фоторепродукционных аппаратов должен быть с большим диаметром, что должнл обеспечивать ему высокую светосилу. Также эти объективы обеспечиваются большим фокусным расстоянием, которое позволяет получать изображения большого формата с относительно равномерным распределением в плоскости оригиналодержателя. Чем больше формат изображения, тем больше фокусное расстояние. Поэтому многие фотоаппараты имеют сменную оптику.

Для регулирования освещенности эти объективы снабжаются диафрагмой, позволяющей регулировать действующую светосилу. Диафрагмы могут быть вставные - ирисовые - состоящие из большого количества лепестков, изменяя форму которых, можно обеспечивать достаточно равномерное размещение.

Системы автоматического фокусирования.

Устройство автоматического фокусирования служит для того, чтобы получать на пленке изображение необходимой резкости нужного масштаба. Для получения резкости необходимо соблюдение масштаба соотношения передним и за ним отрезками - то есть от оригинала до объектива и от объектива до пленки. Чтобы это выдерживалось, существуют инверсоры.

Инверсоры могут быть

- механическими

- электромеханическими

Инверсоры могут перемещать оригиналодержатель и пленкодержатель; а иногда даже и сам объектив.

Дополнительные устройства.

Дополнительные устройства служат для:

-цветоделения - используются цветные светофильтры, которые вставляются в ячейки перед объективом, или револьверные головки, куда могут вставляться цветные светофильтры или ахроматические светофильтры. Револьверная головка также устанавливается перед объективом.

- растра - растродержатель - в этом устройстве размещается проекционный растр (стеклянная пластина, являющаяся носителем растра) - размещается перед фотопленкой - основная задача заключается в том, чтобы изменять растр; изменение угла поворота растра, можно убрать растр.

- обеспечение дополнительных экспозиций - используется встроенный источник излучения, устанавливаемый непосредственно перед объективом.

Для съемки прозрачных оригиналов могут прилагаться аппараты для диапозитивной приставки.

Для возможности фотографирования растровых оригиналов с устранением растровой структуры используют устройства дерастрирования - колеблющаяся пластина, размывающая растровую структуру.

Во многих фотоаппаратах используются вставленные экспозиметры, благодаря которым изменяют количество освещения, входящего в плоскость оригинала, при этом оптимизируется выдержка.

Функционирование основных устройств фотоаппарата.

Основное звено фотоаппарата - это объектив.

Физические свойства объектива.

1. Светосила объектива - зависит от диаметра - действующего отверстия объектива и его фокусного расстояния. Светосила определяется по формуле - диаметр/фокусное расстояние.

Для изменения светосилы можно изменять действующий диаметр, изменяя его размер диафрагмой. Размер диафрагмы обозначается на самой диафрагме. Называется индексом диафрагмы. Обозначается:

Обозначенные индексы диафрагмы изменяются в раз. Ряд изменяется как: 8, 11, 16, 22, 32, 45, 64, 90, 128, 180.

Диафрагмы бывают ирисовые и вставные. На ирисовых, на объективе отображается индекс; на вставных диафрагмах - на самой диафрагме отображается ее индекс.

Индексы диафрагмы позволяют измерять и изменять светосилу объектива. Переход от одной диафрагмы к другой изменяет светосилу в два раза. Чем больше индекс диафрагмы, тем меньше светосила и тем дольше должна быть выдержка. Чем короче фокусное расстояние, тем нужна большая светосила.

Объектив. Вследствие волновой структуры света никогда не дает бесконечно малой точки в плоскости фокусировки. Вместо этой точки он будет давать пятно - пятном размытия, называемое кружком Эрри. Это пятно всегда формируется и вызвано именно дифракцией света.. Этот кружок Эрри зависит от апертуры объектива.

Чем больше апертура, тем меньше будет кружок Эрри. И чем больше будет длинна волны, тем больше будет кружок Эрри.

В любом аппарате у нас будет потеря резкости. Такой объектив называется дифракционно-ограниченным объективом.

Помимо дифракционной проблемы, у объектива есть еще свойства, ведущие к ухудшению изображения - это абберации.

Абберации.

Виды аббераций.

1. Хроматические абберации. Возникают вследствие того, что существует показатель преломления линзы. Показатель преломления линзы n зависит от длинны волны, при чем по-разному для разного излучения. Для одних стекол уменьшается; для других - растет.

Фокусировка лучей на разном расстоянии называется хроматической абберацией.

2. Сферические абберации - возникают вследствие того, что форма линзы такова, что лучи, которые преломляются на границе и в центре линзы, собираются в разных точках.

Таким образом, в центре и по краям будет различная форма.

Кроме того, есть еще и такие явления, как астигматизм, кома, кривизна поля изображения (дисторсия) – выпуклая или вогнутая.

Эти все ошибки недопустимы, если мы хотим иметь качественное изображение. Поэтому мы должны применять методы исправления объектов. И должны использовать следующие виды объективов:

1. Исправления хроматической абберации – одна из составляющих линз должна иметь один показатель преломления волны; а другая – обратный.

2. ахроматы – объективы с исправленной хроматической абберацией

3. апохроматы - объективы с исправленной хроматической и сферической абберацией.

4. Анастигматы – объективы с исправленной астигматической абберацией.

Все эти объективы имеют многолинзовую структуру.

R – растяжение камеры.

Формула линзы - . По этой формуле можно рассчитать R: .

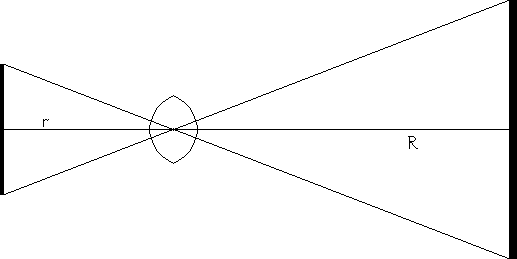

Растяжение камеры определяется фокусным расстоянием i и масштабом снимаемого изображения.

Для того, чтобы рассчитать интенсивность освещенности в и зображении, пользуются формулой:

В эту формулу расчета освещенности входит:

- яркость на оригинале

Можно рассчитать и по другому.

- интенсивность источника

- коэффициент отражения

- исходный свет на оригинале

- диаметр действующего отверстия объектива

- растяжение камеры. Находится по формуле .

- коэффициент пропускания этого объектива. Зависит от количества линз в объективе, от количества отражений в линзах, от поглощения света и т. д. Примерно =0,8; т. е. 20% света поглощается.

- показатель, определяющий, во сколько раз падает освещенность на пленке, в зависимости от удаления от центра.

- угол падения в данной точке. Чем больше угол, тем меньше косинус – соответственно уменьшается освещенность.

По техническим требованиям освещенность на границе изображения, в сравнении с центром, не должна быть менее, чем 0,8.

Для обеспечения этого угол падения должен быть не менее 19 , а более точно – не менее 18,9 .

Если необходимо снять большое изображение, а, следовательно, нужно будет большее растяжение камеры. Чем более длиннофокусный будет объектив, тем меньшей будет светосила; и менее равномерным будет падение равномерности освещения, и будет больше. Для этого нужны будут длиннофокусные объективы.

Недостаток длиннофокусных объективов заключается в том, что происходит большое падение освещенности в связи с большим растяжением камеры.

Короткофокусные объективы – они обладают большой освещенностью, но на светоприемнике меньшая равномерность – больше ; такие объективы подходят лучше для маломасштабных изображений.

При съемке малоформатного изображения целесообразнее использовать короткофокусные объективы; при съемке больших изображений – длиннофокусные объективы.

Другим узлом фотоаппарата является источник излучения. Источник излучения должен быть интенсивным, должен быть сплошным во всем диапазоне спектра, должна быть направленная диаграмма излучения на оригинал (а не только на окружающую среду).

Источники излучения, применяемые в полиграфии.

Классификация по физической природе получаемого изображения.

- Тепловые

Источники излучения, – в которых излучение получается вследствие свечения нагретых до высокой температуры источников.

- Лампы накаливания. Применяются, как правило, в контактно-копировальных станках. Излучают, как правило, согласно закону Вина.

- Галогенные лампы накаливания – внутрь лампы вводят иод, бром, хлор. Это приводит к тому, что распыленные частицы связываются галогеном, а по охлаждении – снова осаждаются на нити лампы накала. Благодаря этому удлиняется срок службы такой лампы и повышается температура.

Сама лампа должна иметь кварцевую колбу, которая позволяет пропускать коротковолновое излучение.

В результате галогенные лампы могут использоваться в репродукционных аппаратах, копировальных устройствах и сканнерах – для считывания изображения. Кроме того, они позволяют делать цветоделение.

- Газоразрядные источники излучения. Эти источники излучения функционируют за счет свечения разряда в газовой среде. К таким источникам относятся газоразрядные ртутные лампы, но сейчас такие редко используются, в связи с тем, что им на смену пришли металл-галогенные лампы.

- Металл-галогенные лампы. По строению – их особенность заключается в том, что внутри лампы находится смесь железа и галлия. Используются обычно в в копировальных рамах для копирования офсетные материалы; а также использоваться и для съемки в фоторепродукционных фотоаппаратах.

- Газоразрядные такие лампы могут иметь очень высокую мощность излучения. Одной из разновидностей газоразрядных ламп являются люминесцентные (или флюрисцентные) лампы. Свечение происходит в газовом разряде или парах металла. Затем это свечение преобразовывается люминофором, который наносится на внутреннюю поверхность клбы лампы.

- Ксеноновые лампы. Ксеноновые лампы используются в малогабаритных фотоаппаратах и сканнерах.

Оптические квантовые генераторы или лазеры.

Лазеры по своим структурным свойствам подразделяют на следующие группы:

- газовые – оптическое тело – газ или смесь газов. Классический пример – смесь гелий-неон. Такие лазеры обладают высокой монохроматичностью – 632,8 нм. Также обладают высокой степенью когерентности (хорошо подходит для голографии). Также существуют лазеры на основе и . Это мощные газовые лазеры. Излучают дальнюю инфракрасную область – 10 микрон. Используются для возгонки, абляции. Также используются для выжигания полимеров – для высоких форм печати, флексографии, гравирования.

- ионные – используются ионы. В частности – аргоновый лазер. Особенности – излучается не одна длинна волны, а несколько монохроматических волн. Волны наиболее интенсивны в синей и зеленой зонах спектра. В синей зоне – 448 нм и в зеленой зоне – 500 нм. Дает голубое излучение. Излучение довольно мощное, благодаря чему можно записывать на фотоматериалах, при чем с расщеплением луча – на 6 лучей, т. е запись можно производить 6ю лучами сразу.

- полупроводниковые – используются переходы в полупроводниковых приборах. Можно сформировывать оптический сигнал. Обычно излучают в инфракрасной зоне с длинной волны – 760-830 нм, но могут излучать и в красной зоне. Есть лазеры, излучающие в УФ-зоне и на границе УФ и синей зоны. Такие лазеры обычно называют лазерными светодиодами. Они обычно малогабаритны, обладают высокой мощностью, но меньшей когерентностью, и большой расходимостью. Однако они очень удобны – силу тока можно изменять, при этом изменяя мощность излучения. Широко используются в фотовыводных и формновыводных устройствах.

- Твердотельные - в качестве рабочего тела используются монокристаллы определенных составов. Может использоваться рубин. Используются сплавы алюмо-иттриевого граната или yag, часто вводится в YAG Nd – получают Nd:YAG. Они дают непрерывное излучение, излучают в инфракрасной зоне спектра; излучение постоянное; длинна волны – 1,06 нм; есть возможность перевести в видимую зону. Для этого существуют методы удвоенной частоты. Суть в том, что наша длинна волны 1,06 мкн становится вдвое меньше – длинна волны =530 нм.

- Волоконные лазеры – эта группа тесно примыкает к предыдущей группе. Может иметь переменную

Обычно используется в приборах для вывода на печатную форму.

Технологические свойства источников излучения.

- Непрерывность или линейчатость спектра. Лампы накаливания, галогенные лампы, люминесцентные лампы, газоразрядные лампы имеют сплошной спектр. Ртутные лампы имеют линейчатый спектр. Линейчатость спектра может быть чисто линейчатой, а может быть смешанной. Такое бывает в ртутных лампах высокого давления.

Непрерывность и импульсность излучения. Дискретность излучения. Многие источники светятся с одной и той же

А другие – обладают импульсностью излучения. Импульсность – один импульс, затем требуется время для наполнения энергией. Время между импульсами – скважность. Есть такие импульсные источники излучения, что их излучение глазом воспринимается как непрерывное (рубиновые).

Диаграмма направленности.

• круговая

• вытянутая (со специальными отражателями)

• с перераспределением энергии в определенном направлении – используются отражатели.

Лазер дает очень плотный пучок с малым углом расходимости. Это направленное излучение позволяет нам, если мы установим линзу, которая будет направлять наше излучение в точку, которая и будет формировать очень мелкую структуру изображения. Чем больше направленность, тем лучше мы сможем строить мелкие штрихи изображения. (Размеры гаусового пятна зависят от оптики и от длинны волны излучения).

срок службы

• несколько десятков часов

• несколько сотен тысяч часов

Чем дольше, тем лучше.

Требуется особый режим поджига для источника.

Во многих случаях, чтобы ускорить процесс, мы используем не один источник, а много источников излучения. Если мы используем несколько источников излучения в копировальных устройствах, что приводит к повышению равномерности излучения, то уменьшается направленность излучения, что приводит к снижению резкости изображения.

Суть этого явления заключается в том, что чем больше зазор между фотоформой и регистрирующим материалом, то тем больше дифракционное размытие резкости.

Протяженность, размеры тела излучения.

• точечные

• протяженные

• трубчатые

Точечные – галогенные, металлгалогенные лампы, лазерное излучение – точечность определяется размерами излучения.

Протяженные – могут быть как по координате ху, так и по одной координате. Набор ламп по одной координате дает протяженность по ху.

Трубчатые – используются в планшетных сканнерах.

Протяженность источника излучения может быть создана собранием нескольких в один комплект источников излучения.

Протяженный источник состоит из дискретных, собранных одну линейку.каждый из этих источников может управляться отдельно – часть может включаться, другая – выключаться – т. е. Управляться независимо. Такой источник называется многолучевым источником излучения. Такой источник позволяет создавать нам запись изображения, состоящую из субэлементов, что мы можем формировать то или иное изображение. Можем формировать даже такой элемент, как растровую точку. Также это позволяет нам усиливать запись.

Также в современных устройствах используются светодиодные линейки, где мы можем также использовать систему управления.

В настоящее время возможно использовать один источник излучения, а для формирования многих лучей используются специальные устройства с электрическим управлением специальной зеркальной системы

Можно получить многолучевую систему; при чем каждый луч будет управляться с помощью проводника независимо путем изменения угла наклона зеркала так, что луч падает на экспонируемый материал и изображение записывается; либо луч отклоняется и запись изображения не происходит.

Возможно использование не линеек, а матриц – они также меняют угол отражения. Запись идет не от линейки, а от целой площади.

Контактно-копировальные установки

• для изготовления фотоформ

• для изготовления печатных форм

Конструктивно эти устройства близки, главное их отличие – в расположении источника излучения.

Для ККУ для копирования на фотоматериал используются маломощные источники типа ламп накаливания, могут использоваться галогенные лампы; для высокой точности используются лампы с точечным излучателем; для точности – используют двумерные источники излучения – может использоваться несколько точечных или протяженных источников с формированием равномерного освещения за счет перераспределения энергии с использованием различных сред.

Такой источник дает равномерное освещение, но резкость будет малой. Возможны также потери растрированного изображения.

ККУ для фотоформ содержат следующие звенья:

- источник излучения

- прижимное устройство – обеспечивает плотный контакт между копируемым изображением и регистрирующей средой.

Дополнительно к этому могут быть устройства для регуляции экспозиции – затворы, таймеры и другие.

Устройства для осуществления прижима бывают:

- механические (прижимает пружина)

- вакуумные (прижимает отрицательное давление, необходим насос).

Конструктивно эти элементы могут быть совмещены с разной геометрией:

- Нижнее расположение источника излучения – прижимное устройство – печатная пластина, на которую мы располагаем прозрачный оригинал, затем регистрирующую светочувствительную среду, затем гибкий покровной материал, обеспечивающий прижим этих двух пластин, за счет удаления воздуха с помощью соответствующего вакуумного насоса.

- Верхнее расположение источника излучения – стекло сверху, под ним – оригинал или фотоформа; затем это печатаем на регистрирующую среду.

В некоторых случаях вместо стекла используется гибкая прозрачная пленка.

Такие системы используются для копировально-формных процессов.

При использовании такого ККУ требуется хороший прижим. В противном случае будет зазор, внутри которого будет развиваться дифракция, которая будет приводить к потере деталей изображения.

Вакуум должен создаваться в пределах 0,06 – 0,08мкПаскаль.

Такого типа устройства характерны для плоской печати, в которых используется алюминиевые пластины, толщиной 0,33 мм, покрытые светочувствительным копировальным слоем.

Те, которые с нижним расположением – им требуется меньшая сила света

Те, у которых верхнее расположение света – необходимо устанавливать более мощные источники излучения – металлогалогенные лампы.

Высокая мощность может приводить к нагреву стекла, что может привести к тепловому воздействию на копировальный слой, для этого используется система обдува; кроме того – для удаления инициируемого источником излучения озона, который образуется из кислорода, входящего в состав воздуха.

Такое экспонирование в таких установках носит дискретный характер.

Существуют автоматические установки, где все операции осуществляются в полуавтоматическом режиме.

В ККУ возможно использование штифтовой приводки, что облегчает операции по приводке, совмещению изображений в печатном изображении.

Штифтовая проводка – заключается в том, что перед проведением экспонирования осуществляется приводочная пробивка отверстия - как в фотоформе, так и в фотоматериале.

В самом фотокопировальном устройстве имеется линейка, на которой размещается фотоформа и фотоматериал.

Помимо циклических ККУ существуют еще и автоматические ККУ, у которых есть накопители формного материала и фотоформ, а также есть автоматическая установка, совмещающая фотоматериал и фотоформу и т. д.

Эти установки состоят из узлов:

- вакуумный автоматический оператор

- узел экспонирования

- вакуумный автоматический автооператор

- блок магазина для хранения фотоформ и формного пластин

- выводное устройство

Такие установки применяются в газетном, журнальном производстве.

Существуют также копировально-множительные установки для того, чтобы многократно воспроизвести информацию с единичной фотоформы.

- Для изготовления картинок, этикеток, марок

Эти КМУ работают по такому же принципу, но имеют перемещающийся экспонирующий узел в который входят монтажная рамка и источник излучения.

Имеется монтажный стол, на котором размещается формный материал, который прижимается рамкой, экспонируется, затем эта рамка отходит и переходит на новую позицию, точность перемещения экспонирующего узла до 50 микрометров.

Эти установки используются для копирования на формный материал офсетной печати(нужен мощный по интенсивности излучения источник) и фотоматериал.

Могут использоваться дуговые ксеноновые лампы.

Источники должны быть интенсивными, равномерными, для этого ещё используют отражатели; также должно избегать нагревания пластины.

Экспонирующие установки для получения фотополимерных печатных форм.

Экспонирующие установки для получения фотополимерных печатных форм должны обладать высокой актиничностью излучения в ближней зоне, а также высокой равномерностью освещения. Также они не должны нагревать поверхность выше определённой температуры.

Конструктивно выполняются разными способами.

Пластина на столе сверху затягивается прозрачной пленкой к УФ излучению прочной плёнкой. Вакуумирование производится между плёнкой и столом.

Здесь также используются металлгологеновые лампы. Могут точно также использоваться отражатели. В некоторых случаях используются люминисцентные источники излучения – УФ лампы типа ЛУВ-80, которые обеспечивают равномерное покрытие экспонирующим светом. Количество ламп зависит от формата копирования. В случае, если малая мощность источника излучения – то его приближают их к поверхности экспонирования. Обычно лампы размещают в откидывающейся крышке. Лампу приближают, экспонируют затем блок откладывается, производится смена пластины и фотоформы. При использовании люминесцентных ламп используются установки цилиндрического типа. Эти установки имеют цилиндр, внутри которого формный материал и фотоформы размещают и экспонируют этот материал .

Смысл заключается в том, что если используется плоская установка, затем наша форма натягивается на цилиндр, то будет происходить расхождение печатающих элементов. В этом случае экспонируют на материал, который уже натянут на цилиндрическую форму.

Такие цилиндрические экспонирующие установки могут двух типов.

– неразъёмные – цилиндр выдвигают, размещают фотоформу затем вдвигают и экспонируют.

– раскрывающегося типа – часть ламп откидываются, производится размещение, закрываются и производится экспонирование.

Кроме основных узлов, в качестве вспомогательных в этих экспонирующих установках используют реле времени, а также используется экспозиметры, позволяющие с достаточной точностью измерять то или иное излучение и контролировать время экспонирования.

Процессоры для обработки экспонирующих

Светочувствительных материалов.

Разделяются на две большие группы

- для обработки фотографических материалов

- для обработки формных материалов

Фотоматериалы после экспонирования нуждаются в проявлении оригинала, а затем промывке и сушке.

Установка должна выполнять химические, физические и промежуточные процессы (удаление предварительных растворов, промывка, отжатие).

В этом процессе должно обеспечиваться перемещение фотоматериала от одной камеры секции к другой.

Перемещение (скорость) этого материала задают режим процесса – время нахождения материала в том или ином растворе и, следовательно, каково будет действие этого раствора на материал.

Поэтому достаточно высокие требования предъявляются и времени транспортировки материала через эти секции.

Перемещение материала осуществляется с помощью системы полимерного строения; в некоторых случаях к этим валикам добавляют транспортирующие ленты из полимеров или тонкой фольги – чтобы избежать скручивания этого материала; а также необходимо регулировать скорость этих перемещений материалов.

Чтобы скорость была регулируемой и стабильной, используются специальные датчики перемещения. В качестве датчиков используют такой прибор :

Регулируем скорость перемещения.

Второй фактор, влияющий на результаты химической обработки, является температура химически действующих растворов.

Для обеспечения возможности.

Чтобы время химической реакции было соизмеримо со скоростью прохождения материала, а также для получения хорошего качества используются высокие температуры – в диапозоне 27⁰-30⁰. Температура также должна специально контролироваться.

В настоящее время для проявления при высокой температуре используется процесс Rapid Access при температуре t= при времени обработки 1,5-3 мин.

Обеспечение температуры достаточно точное - разница – от 0,1 до 0,5. Обеспечиваются необходимыми устройствами – нагревателями, входящими в объём самого раствора, эти нагреватели имеют датчики с обратной связью.

Также используются теплообменными с непрямым нагревом. Температура нагревается более равномерно. Также используется система перемешивания раствора.

Кроме того, обрабатывающий раствор постепенно загрязняется продуктами реакции, пылью, для чего применяется система рециркуляции, при которой раствор прокачивается через специальные фильтры и очищенный раствор опять подаётся в секции. При проявлении происходят два явления:

- Унос проявляющего раствора с плёнкой. Пластик набухает, так как внутри и на поверхности находится раствор. Чтобы это уменьшить, на выходе находятся отжимающие валики. Они снимают раствор с поверхности, не из набухшей пленки.

Также при проявлении происходит расход, веществ проявителя (активных веществ) – постепенно концентрация их понижается и проявитель теряет свою активность. Для этого производится пополнение раствора до первоначального объёма и производится введение веществ для восстановления активности раствора.

Для этого необходима система введения добавок в раствор – они и пополняют раствор и повышают его активность.

Эти добавки те же проявители, но их состав производители стараются держать в секрете.

Введение этих добавок осуществляется разными методами.

1. Постоянно вводится в раствор проявитель

2. Полуавтоматический способ. Составляется некая таблица пополнения; и в соответствии с ней вводят добавки. Таблица рассчитывается на основе проявления материала исходя из проявленного фотоматериала

3. Автоматическое введение проявителя на основе введения в проявляющий раствор специальных измерителей. Инфракрасный датчик вводится в раствор, считывает, интегрирует и выдаёт, насколько необходимо пополнить раствор.
