Визначення прогину ферми
Завантажуючи ферму ступінями навантаження, здійснюємо замір прогину при кожному ступіні, отримуючи величину прогину в лінійних величинах (мм).
Теоретичним шляхом прогин отримують як суму переміщень при деформаціях всіх стержнів ферми.
Висновок:
Контрольні питання
Визначити зусилля N в стержнях, поперечний переріз яких: а) 2.5 см2; б) 3.5 см2; в) 4.5 см2 г) 5.5 см2; д) 6.5 см2, якщо база вимірювання lб=15 см і приріст деформації Δl=0.2 мм.
Визначити напруження для тих же навантажень в стиснутих і розтягнутих елементах конструкцій.
Причини аварій споруд, пов’язаних з виготовленням ферм.
Лабораторна робота №5 визначення прогину і кута повороту опорного перерізу балки
Мета роботи: Навчитися визначати дослідним шляхом прогини і кути повороту перерізів конструкцій і порівняти їх з теоретичними.
Загальні відомості
Переміщення поперечних перерізів балки при згині характеризуються двома величинами: прогином у та кутом повороту θ. Визначення прогину і кута повороту поперечних перерізів двотаврової балки здійснюється інтегруванням рівняння пружної лінії E·Iz·y΄΄=M або безпосередньо по методу початкових параметрів.
Скористаємось останнім методом для аналітичного визначення прогину перерізу Д і кутів повороту перерізів А і Б двохопорної балки.
Визначаємо опорні реакції:
ΣМА=RB·l – (P/2)(l-a) – (P/2)a=0
ΣМB=RA·l – (P/2)(l-a) – (P/2)a=0
Початок координат розміщуємо в крайній зліва точці балки, тобто на опорі “А”, вісь у направляємо вгору, записуємо рівняння прогинів для ділянки ВС:
EIyд=EIy0+EIθ0x+Px3/(2·6·8) – P(x-a)3/(2·6·8) – P·a3/(2·6·8)
EIθl+Pl3/96 – P(l-a)3/96 – P·a3/96=0
EIθ0l+(P/96)(l3-(l-a)3-a3)=0
θ0= - (P·a(l-a))/(32EI) (5.1)
Кут θА від’ємний – переріз А повертається за ходом годинникової стрілки.
Тепер рівняння прогинів для середини балки прийме вигляд:
EIyc+(P/(2·6))·(l/2)3 – P·a3/(2·6·8·)=0
EIyc= - (P·l3/96 – P·a3/96)= - (P/96)·(l3-a3)
yc= - (P·(l3-a3))/(96·E·I) (5.2)
Від’ємне значення прогину відповідає зміщенню перерізу вниз.
Прилади і обладнання: експериментальний стенд, що містить гвинтовий домкрат, пружину, за якою визначають величину зусилля (5 кН відповідає стисненню 10 мм), траверси та балки, що випробовуються; індикатори, для виміряння переміщень; прогиномір; лінійка; штангенциркуль; рулетка.
Порядок виконання роботи
Заміряють повздовжні та поперечні розміри балки:
l=___ a=___ №___ Іх___ Wx___
Встановлюють прилади.
Перевіряють роботоздатність приладів.
Назначають ступінь навантаження Рст=(1/8…1/15)·Рmax.
З умов роботи балки Мзовн=Мвнутр
Рmax=Ry·Wx·2/l
В навчальних цілях приймаємо Рст=5(6), 10(12), 15(18) кН.

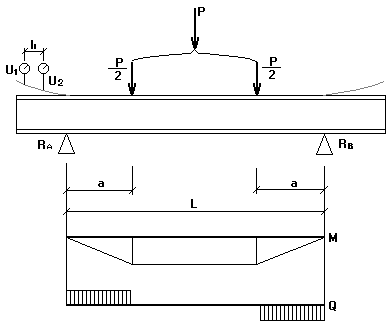

Рисунок 5.1 – Схема встановлення приладів
Почергово навантажують балку ступенями навантаження.
При кожному ступені навантаження заміряють показання індикаторів та прогиноміра і записують їх в таблицю.
Розвантаження ведуть в тому ж порядку, що і навантаження.
