2. Содержание отчета

1. Спроектировать операционную и принципиальную схемы, содержащие три 2-разрядных регистра со схемами выдачи (СВК) и приема кодов (СПК) в соответствии с заданием. На схемах указать все управляющие сигналы, под действием которых происходит обмен информацией между регистрами.

2. Учитывая, что источниками управляющих сигналов являются выходы генераторов импульсов(ГИ), привести в отчете рисунок, отражающий соответствие каждому ГИ определенного управляющего сигнала.

3. Привести в отчете операционную схему системы из 3 регистров на 2 разряда (по заданию).

4. Спроектировать принципиальную схему системы в МicroСap-9 , используя типы СПК и СВК, из предыдущего пункта задания для регистров RG0, RG1, RG2. Два регистра должны быть сдвигающими; для управления цепями сдвига в этих регистрах необходимо ввести сигналы Y_сдв. Как и в п.1, указать все управляющие сигналы, под действием которых осуществляется выдача и прием кодов регистрами.

5. Привести временную диаграмму, отражающую распределение управляющих сигналов в системе среди ГИ, при этом учесть замечания п.2.

3. Порядок выполнения работы

1. Осуществить моделирование (по п. 6 и 7) с помощью МicroСap-9 собрать систему из 4 двухразрядных регистров с магистралью. Подсоединить линии в схеме с управляющими сигналами к выходам соответствующих ГИ и в соответствии с схемой в отчете.

2. Входы С всех используемых в системе триггеров соединить с выходом генератора синхроимпульсов импульсов.

3. Собрать схему сброса для регистра, имеющего СПК, как на рис.7,а.

С этой целью использовать элемент И на два входа: первый вход подсоединить к выходу генератора импульсов, второй - к ГИ, которому соответствует сигнал Y_сбр. Выход элемента И подсоединить ко входам триггеров указанного регистра (как на рис.7,а).

4. Для наблюдения передачи слов между регистрами использовать временные диаграммы с единичных выходов триггеров регистров.

5. Если передающий регистр содержит УСВК, убедиться в возможности передачи им прямого и обратного кода.

6. Если приемный регистр содержит СПК, как на рис.7,а, надо убедиться в том, что передача кода в этом случае осуществляется за два такта машинного времени

7. Собрать систему из трех регистров.

7.1. Подготовительные операции проделать аналогично п.п.1-6.

7.2. Проверить передачу слова последовательным способом, убедиться по диаграммам, что в приемном регистре записано слово из предыдущего регистра. При этом проверить, что, если передающий регистр собран по кольцевой схеме, данное слово сохранилось в нем, в противном случае - триггеры этого регистра находятся в нулевом состоянии.

7.3. Проверку передачи слова параллельным способом убедиться по временным диаграммам.

5. Задание к лабораторной работе

1. Спроектировать систему с магистралью, состоящую из 4 двухразрядных регистров. Каждый регистр должен иметь возможность записывать информацию в любой другой регистр, а также принимать информацию из любого регистра системы.

Типы СВК и СПК регистров приведены в табл. 1 и 2.

Таблица 1

Распределение СВК различных типов между регистрами

№ варианта	Тип СВК
	RG0	RG1	RG2	RG3
1	У	О	О	О
2	П	У	П	П
3	О	П	У	П
4	П	О	О	У

У - УСВК; О - СВОК; П - СВПК.

Таблица 2

Распределение СПК различных типов между регистрами

№ варианта	Тип СВК
	RG0	RG1	RG2	RG3
1	б	б	а	а
2	б	а	б	а
3	а	б	б	а

а - СПК из рис.7,а; б - СПК из рис.7,б.

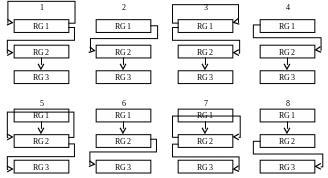

2. Собрать систему из 3 двухразрядных регистров, взаимодействующих в следующих режимах (рис.10).

Рис.10

Таблица 9

Варианты индивидуальных заданий

	п.1		п.2		п.1		п.2
№ варианта	Тип СВК	Тип СПК	Вариант режима	№ варианта	Тип СВК	Тип СПК	Вариант режима
1	1	1	1	17	2	2	1
2	1	2	2	18	2	3	2
3	1	3	3	19	3	1	3
4	2	1	4	20	3	2	1
5	2	2	4	21	3	3	5
6	2	3	6	22	4	1	6
7	3	1	7	23	4	2	4
8	3	2	3	24	4	3	8
9	3	3	1	25	1	1	2
10	4	1	2	26	1	2	3
11	4	2	3	27	1	3	4
12	4	3	4	28	2	1	5
13	1	1	5	29	2	2	3
14	1	2	1	30	2	3	7
15	1	3	7	31	3	1	8
16	2	1	8	32	3	2	1
