4.3 Расчет водомерного устройства
Для учета расхода воды на вводах в здание или ответвлениях сети, подводящей воду потребителям, устанавливают счетчики расхода воды. При среднем расходе воды в здании менее 0,1 м3/ч счетчики допускается не устанавливать.
Счетчики необходимо размещать по возможности ближе к воде от внешней сети и в легко доступном помещении с температурой не ниже 2˚С. Запрещается устанавливать счетчики в жилых помещениях, а также в кухнях жилых домов.
Обводные линии у счетчиков, рассчитанных на пропуск полного расхода воды, предусматриваются в зданиях, оборудованных хозяйственно-противопожарным водопроводом, и в зданиях, в которых недопустим перерыв подачи воды во время смен счетчика. Если здание имеет один ввод, то обязательно устраивается обводная линия с установленной на ней закрытой и запломбированной задвижкой.
В жилых и общественных зданиях применяют счетчики следующих типов:
скоростные крыльчатые;
скоростные турбинные;
диафрагмы.
Для учета больших расходов, а также при необходимости передачи показаний расходометра на расстоянии используют вставки с сужающими устройствами, в частности сопла Вентури.
Скоростные крыльчатые счетчики устанавливают при расчетном максимальном расходе воды до 15 м3/ч, турбинные – при большем расходе воды.
Подбор счетчика производится при помощи табл. 4.2.
Счетчики, устанавливаемые на вводах в здания, должны рассчитываться на пропуск расхода в сутки максимального водопотребления.
Qmах.сут. по формуле:
Qсут.общ.*U
Qmах.сут.=---------------------; [м3/сут.] (4.3)
1000
где
Qсут.общ. – норма водопотребления [л/сут] на человека, принимаемая по СниП [3].
U – общее число потребителей в здании.
После подбора счетчика по максимальному суточному расходу производится определение потери напора hсч в счетчике:
hсч=S*q2в(вв), [м] (4.4)
где
S – сопротивление счетчика принимается по табл. 4.2.
qв – расчетный расход воды, поступающей в здание, (на вводе) [л/с]
В-1

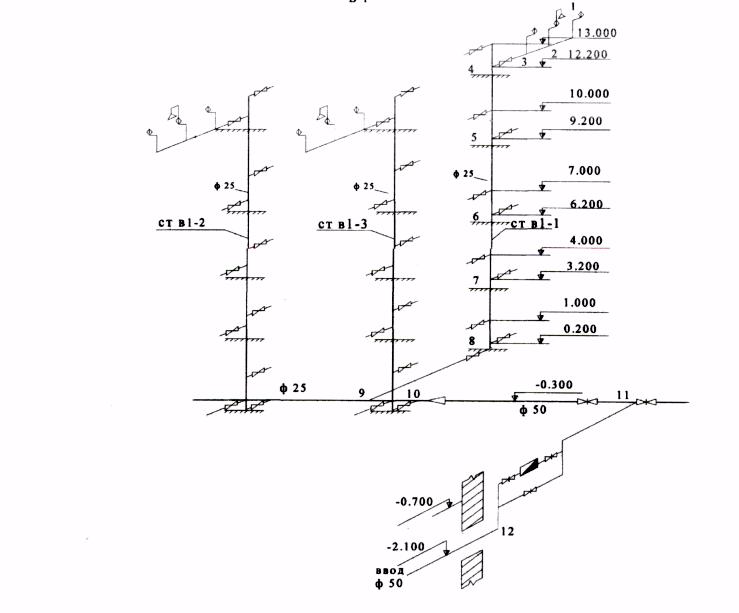

Рисунок 4.1
Фрагмент аксонометрической
схемы внутреннего водопровода
Потери напора на счетчике не должны превышать 2-2,5м, а при пожаре – 10м.
Если потери в счетчике оказались меньше 25% допустимых значений то следует принять другой счетчик, меньшего калибра.
Диаметр объемного счетчика меньше трубопровода. Однако при обосновании гидравлическим расчетом устанавливают счетчики диаметром, равным диаметру трубопровода.
Крыльчатые счетчики присоединяются к трубопроводам на фланцах или муфтах (см.рис.4.2а). При соединении муфтами у водомера должен быть предусмотрен сгон для быстрого снятия его без повреждения трубопровода крыльчатые водомеры необходимо устанавливать только горизонтально.
Турбинные счетчики для воды присоединяются к трубопроводам на фланцах (рис.4.2б), турбинные счетчики можно устанавливать как в горизонтальном, так и в наклонном, а также в вертикальном положениях при условии движения воды снизу вверх. С каждой стороны водомера должны быть расположены запорные вентили или задвижки.
