Файл исходных данных с именем Fisx.Dat (в данном варианте описаны все конструктивные элементы накопителя)
53 19 6 Пример ввода данных для расчета.
250.0 отметка водоупора
1.0 коэффициент сжатия или растяжения
1.5 4
1.0 1 размеры строк и количество строк с данным размером
0.5 6
1.0 8
2.0 5
1.0 7
3.0 4
2.0 7
1.0 5
2.0 7
3.0 3 размеры столбцов и количество столбцов
1.0 1 с данным размером
0.5 5
1.0 1
0.5 5
3 .0 2
1.800 3.200 5.400 0.120 коэффициенты
0.260 0.003 фильтрации
1.800 3.200 5.400 0.120 грунтов
0.260 0.003
3208
2104
2 44
6 1
2 7 номер грунта и количество ячеек с данным номером
2 43
6 3
2 6
2 42
6 5
2 5
2 41
6 7
2 4
2 40
6 9
2 3
5 5
4 11
1 15
7 1
1 3
6 17
5 6
4 11
1 17
6 18
5 7 номер грунта и количество ячеек с данным номером
4 11 (продолжение)
1 15
6 19
5 8
4 11
1 13
6 20
6 9
4 11
1 11
6 21
6 10
4 11
1 9
6 22
6 22
1 7
6 23
6 52
2 572
2 31
3 1 признак области фильтрации
2 20
2 364
-1.00 19 условие непроницаемости
0.00 19 по левой границе
-1.00 52 условие непроницаемости граничные условия
0.00 52 по нижней границе
0.00 19 условие проницаемости
-258.00 19 по правой границе
16 10
17 1 граничное условие по верхнему контуру
18 12 (описание поверхности сооружения)
19 6
18 1
17 1
16 1
15 1
14 1
13 1
12 5
11 1 граничное условие по верхнему контуру
10 1 (продолжение)
9 1
8 1
7 2
8 1
9 1
10 1
11 1
12 2
1.00 11
0.00 31
1.00 9 признак наличия и отсутствия воды в столбцах
0.00 3
2.50 9
1.50 1
0.50 1
0.00 31
0.50 1
0.75 1
1.25 1
1.75 1 глубина воды в столбцах и количество столбцов
2.25 1 с данной глубиной
1.75 1
1.25 1
0.75 1
0.50 1
0.00 3
3000 количество итераций
0.01 погрешность итеративного процесса
Результаты расчета фильтрационной задачи обрабатываются в графическом пакете SURFER.
Полная гидродинамическая сетка показана на рисунках 7-10.

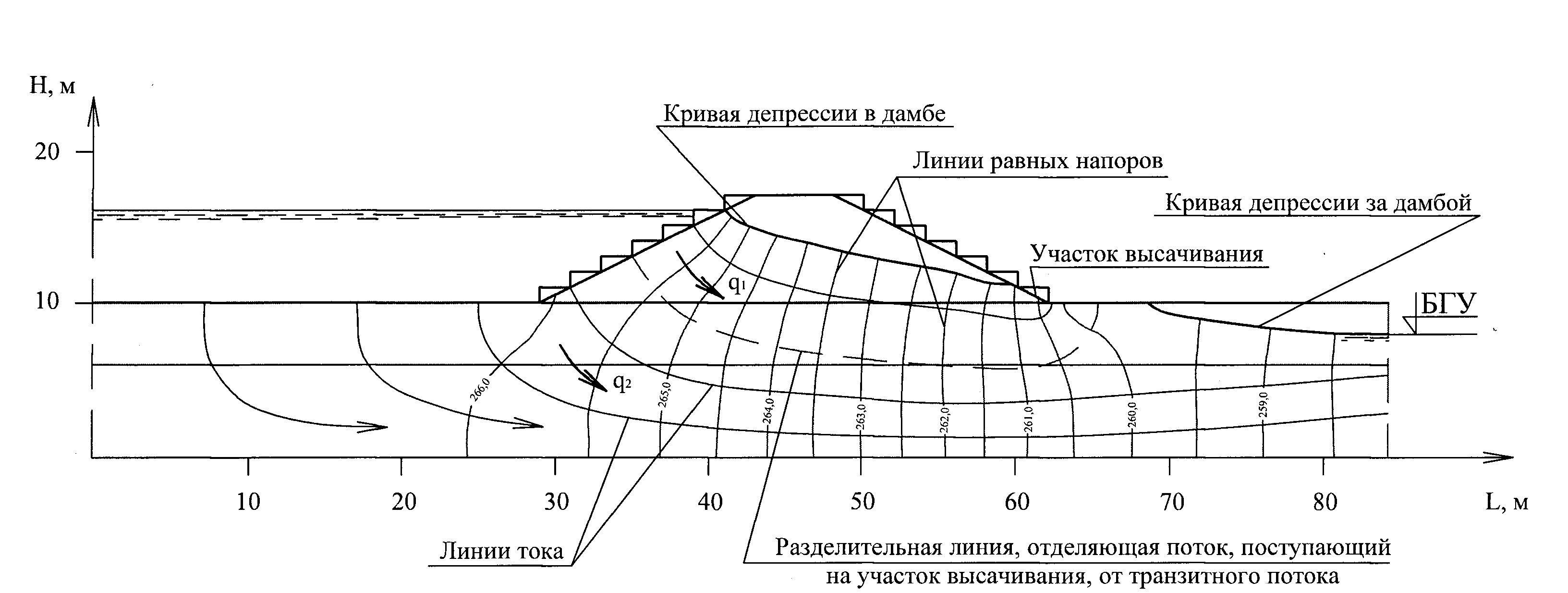

Рисунок 7 – Результаты расчета. Накопитель без дренажа
Рисунок 8 – Результаты расчета. Накопитель с внутренним дренажом

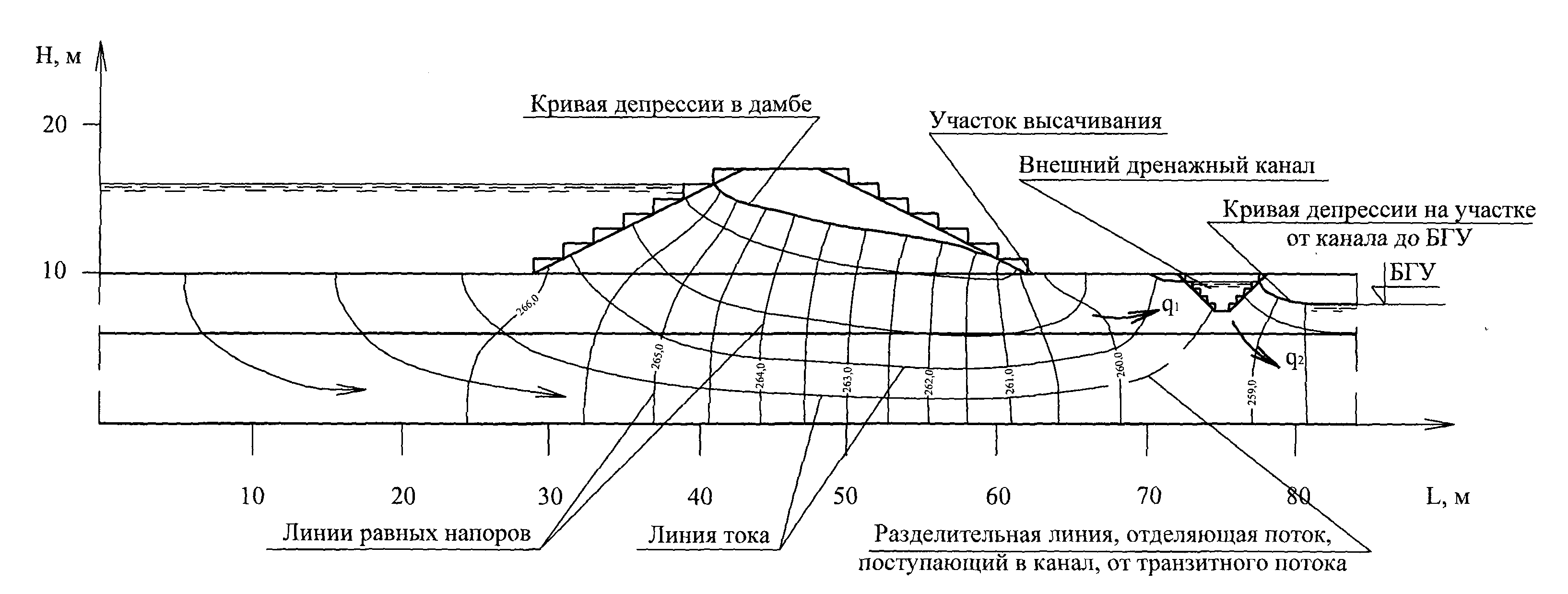

Рисунок 9 – Результаты расчета. Накопитель с внешним дренажом
Рисунок 10 – Результаты расчета. Накопитель, максимально заполненный водой и отходами
