К.А. Вансович
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ
Учебное пособие
Часть 2
2012
УДК 624.01(075)
ББК 38.5.я73
В17
Рецензенты:
С.А. Макеев, д – техн. наук, профессор, СибАДИ;
С.Н. Шипицын, к.т.н., доцент, ОмГАУ
Вансович, К.А.
В17 Строительные конструкции: учебное пособие / К.А. Вансович. – Омск: Изд – во ОмГТУ, 2012. – Ч.2. – 83 с.
ISBN 978-5-8149-0769-1
Во второй части учебного пособия изложены расчеты подземного магистрального трубопровода на устойчивость, а также основы проектирования отдельно стоящих опор магистральных и технологических трубопроводов.
Рассмотрены расчеты стальных и железобетонных элементов строительных конструкций на прочность и устойчивость.

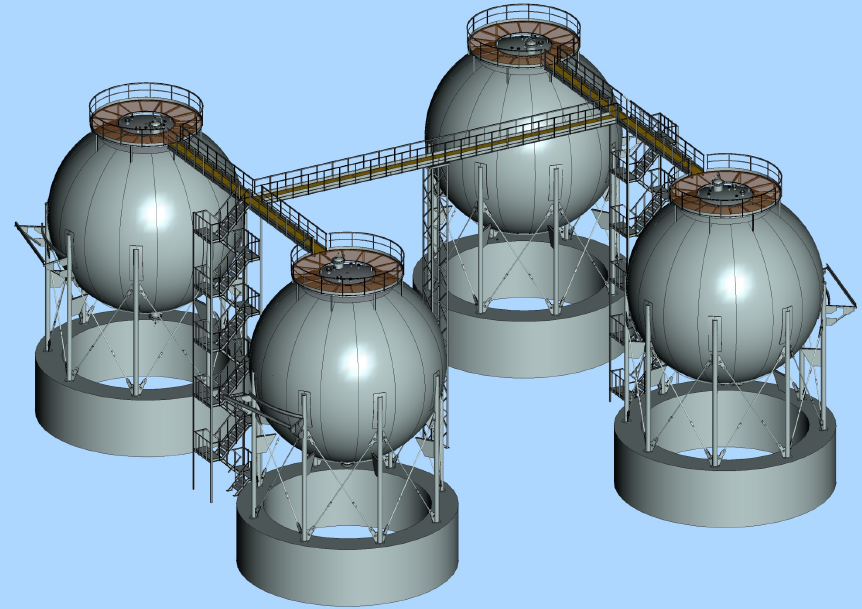

В последней главе пособия кратко представлены вопросы расчета и сооружения сферических резервуаров.
Учебное пособие предназначено для студентов, обучающихся по специальности 130501 «Проектирование, сооружение и эксплуатация газонефтепроводов и газонефтехранилищ», для бакалавров техники и технологии <130500.62 Нефтегазовое дело>, магистрантов по направлению подготовки <131000.68> <Нефтегазовое дело>, профилю подготовки <Трубопроводный транспорт углеводородов>.
Печатается по решению редакционно-издательского совета Омского государственного технического университета.
УДК 624.01(075)
ББК 38.5.я73
ISBN 978-5-8149-0769-1 © ГОУ ВПО «Омский государственный
технический университет», 2012
Введение
Во второй части учебного пособия рассмотрены трубопроводы, как несущие конструкции, обеспечивающие прочность и устойчивость при подземной и надземной прокладке по трассе. Особое внимание уделено конструированию и расчету опорных конструкций для магистральных и технологических трубопроводов. В последней части пособия кратко представлены вопросы расчета и сооружения сферических резервуаров.
Изложение дисциплины «Строительные конструкции» опирается на базовые знания, которые студенты получают при изучении технической механики, сопротивления материалов и строительной механики.
Изложенный в учебном пособии материал согласован с действующими строительными нормами и правилами (СНиП) и в первую очередь опирается на следующие руководящие документы:
– СНиП 2.05.06-85 «Магистральные трубопроводы»;
– СНиП II-23-81 «Стальные конструкции»;
– СНиП 2.01.07-85 «Нагрузки и воздействия».
Учебное пособие предназначено для студентов, обучающихся по специальности 130501 «Проектирование, сооружение и эксплуатация газонефтепроводов и газонефтехранилищ» и может быть полезно для инженеров, работающих в данной отрасли.
Устойчивость магистральных трубопроводов
Одним из наиболее опасных явлений, которое может возникнуть при эксплуатации трубопровода, является потеря его продольной устойчивости. Это происходит, когда при действии положительного температурного перепада и внутреннего давления в поперечных сечениях трубопровода возникают сжимающие усилия. Ещё более опасным является вариант нагружения продольной сжимающей силой изогнутого трубопровода. Потеря устойчивости может привести к выпучиванию подземного трубопровода из траншеи, сопровождающемуся резким нарастанием прогибов и смятием трубы.
