4.4 Оформление отчета
4.4.1 Микроструктура и твердость сталей с различным содержанием углерода
Травитель…
Увеличение…
Микроструктура
Техническое железо… |
|
|
доэвтектоидная сталь С < 0,8 % |
С = …%
|
С = …% |
эвтектоидная сталь С = 0,8 % |
|
|
заэвтектоидная сталь С > 0,8 % |
С = … %
|
|
(Около каждой зарисовки указать стрелками структурные составляющие, дать им определение, указать цвет, форму и расположения).
Твердость образцов стали с различным содержанием углерода занести в таблицу 4.1) и построить график зависимости твердости НRB от содержания углерода С, % (рисунок 4.4).
Таблица 4.1 - Твердость образцов стали
с
различным содержанием углерода
№ обр. |
Содержание углерода С, % |
Твердость НRB |
|||
1 |
2 |
3 |
ср. |
||
1 2 3 4 5 6 |
|
|
|
|
|
Рисунок 4.4 – График
зависимости твердости НRB
от содержания углерода С
4.4.2 Определение марки стали по структуре
Образец № Площадь: перлита Fп = … феррита Fф = … Содержание углерода: С = … Марка стали … Структурная группа … Назначение стали … |
|
Образец № Площадь: перлита Fп = … феррита Fф = … Содержание углерода: С = … Марка стали … Структурная группа … Назначение стали … |
|
4.4.3 Формирование структуры в сталях

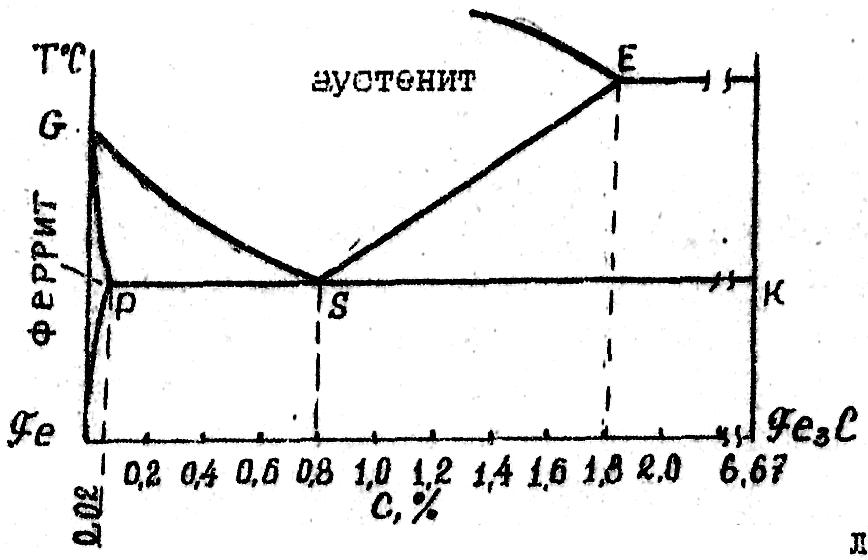

Изобразить левый нижний (стальной) угол диаграммы состояния «железо - углерод» (рисунок 4.5). Провести ординаты сплавов (см. варианты заданий в таблице В.1), указать критические точки, описать, как формируется структура стали при охлаждении (приложение В).
Рисунок 4.5 – Формирование структуры в сталях
4.4.4 Анализ полученных результатов и выводы
Указать, как и почему углерод (см. п. 4.4.1) влияет на структуру и твердость стали.
4.5 Контрольные вопросы
1. Какие фазы в твердом состоянии образуются в железоуглеродистых сплавах? Дайте их определение.
2. Какие структурные составляющие возникают в сталях? Дайте их определение, укажите температурные и концентрационные условия их образования.
3. На какие группы по структуре делятся углеродистые стали? Как влияет углерод на структуру и свойства сталей?
4. Определите содержание углерода и марку стали по известному отношению между перлитом и ферритом, указанному в таблице:
Fп : Fф |
1:4 |
1:1 |
3:5 |
7:1 |
7:3 |
6:5 |
содержание углерода, % |
|
|
|
|
|
|
марка стали |
|
|
|
|
|
|
