2.4 Покрытие

В данном курсовом проекте в качестве покрытия принимаем стропильные конструкции – облегченные сварные металлические фермы пролетом 18 м, закрепленные шарнирно на колоннах с помощью металлических пластин (закладных деталей). По фермам необходимо устройство жесткого диска покрытия – ребристых железобетонных плит.

По плитам располагается конструкция ковра покрытия, состоящая из оклеечной пароизоляции, утеплителя – минераловатных плит и гидроизоляции - трех слоев рубероида, а также защитного слоя гравия, втопленного в расплавленный рубероид.

Сопряжение кровли со стеной решается в виде парапета с выступающими над кровлей парапетными панелями. Кроме стен, над кровлей выступают фонари, внутренние водостоки и т.п.

2.5 Перегородки

Перегородки, применяемые в промышленных зданиях, подразделяются на:

- выгораживающие - преграждающие доступ в выделяемые помещения (инструментальные кладовые, склады и т.д.);

- разделительные (полностью разделяющие помещения с различными производственными режимами и препятствующие распространению вредных выделений: влажности, загазованности, эфирных испарений и т.п.).

Применим в данном курсовом проекте разделительные кирпичные перегородки. Кладка ведется из кирпича марки 75 на растворе марки 25, возможно применение силикатного кирпича. Перегородки толщиной в полкирпича наиболее экономичны по стоимости, трудозатратам и расходу материалов.

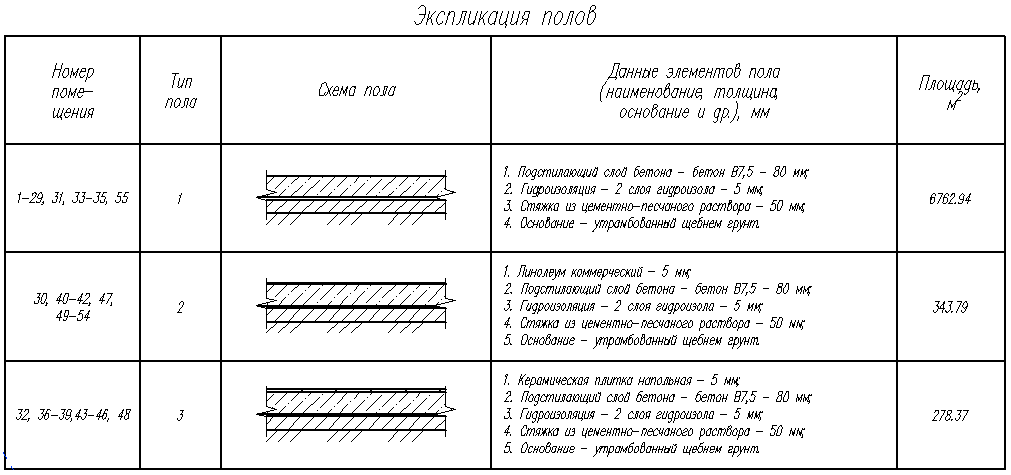

2.6 Полы

Конструктивное решение пола связано с конструктивным назначением производственного помещения. Поэтому на отдельных участках здания могут выполняться различные по конструкции полы. В общем виде полы производственных зданий состоят из покрытия (слоя, непосредственно подвергающегося всем эксплуатационным воздействиям) и подстилающего слоя, воспринимающего главным образом вертикальные нагрузки и передающие их на основание – грунт, находящийся в естественном состоянии. При производственном режиме цех по ремонту шасси покрытием воспринимаются воздействия: механические – слабые (ручные тележки на резиновом ходу) и умеренные (колесный транспорт). Место примыкания пола к стене накрывается растворным плинтусом.

2.7 Двери. Окна. Ворота

Двери. В зависимости от назначения и конструкции двери подразделяются на внутренние и наружные. В соответствии с направлением открывания двери могут изготавливаться правыми и левыми. Внутренние двери изготавливаются только без порога, а наружные – как с порогом, так и без него.

Двери поставляются собранными в блоки, состоящие из полотен, вложенных в коробки и навешенных на петли. Коробки без порога расшиваются монтажной доской.

Стальные оконные панели. В соответствии со стеновыми панелями для 6-метрового шага колонн стальные оконные панели выполняются с номинальными размерами по фасаду 6х1,2 и 6х1,8 м. При большой высоте проема они устанавливаются непосредственно друг на друга и скрепляются болтами. Нагрузка от собственной массы оконного заполнителя передается на стеновую подоконную панель через жесткие прокладки, устанавливаемые в нижнем зазоре под стойками рамы. Оконные панели к колоннам подвешиваются на крепежных уголках, аналогичных применяемым для стеновых панелей.

При низких наружных температурах стальные панели могут являться мостиками холода. Возможно их промерзание и появление конденсата. Для уменьшения этих явлений зазоров между стеновыми и оконными панелями заполняются теплым раствором. В герметизируемых зданиях применяются стальные оконные панели с уплотненным притвором.

Ворота. По конструкции открывания ворота подразделяются на распашные двупольные и раздвижные одно- и двупольные. В данном курсовом проекте примем ворота распашные двупольные с наличием двери-калитки в одной из воротных полотен, служащей в качестве входной двери. Воротный проем обрамляется сборной железобетонной рамой, вписывающейся по внешним размерам в принятую разрезку панельной стены. Размер распашных ворот 4,0х4,2 м, ширина калитки – 0,8 м.
