Каменные и бетонные фундаменты
Рис. 8.65. Конструкции каменных и бетонных фундаментов
а – минимальной ширины; б – обычной ширины; в – уширенный фундамент
Каменные и бетонные фундаменты (рис. 8 .65) устраиваются монолитными и проектируются как жесткие.
Фундаменты
уширяются к подошве уступами, размеры
которых определяются углом жесткости
из условия прочности на скалывание.
Угол жесткости и отношение между шириной
и высотой
уступов назначаются по таблице [9].
Каменные фундаменты выполняются из камня марки не ниже 100 и раствора не ниже 10, бетонные – из бетона класса не ниже B7,5.
Наименьшую высоту уступа принимают из условия обеспечения перевязки швов кладки: для постелистого камня – 40 см (два ряда кладки), для рваного 60 см (три ряда), для бетона – 30 см.
Рис. 8.66. Схемы железобетонных фундаментов
а – монолитное сопряжение фундаментной плиты с колонной; б – то же, с подколонником; в – сопряжение монолитного фундамента со сборной колонной; 1 – колонна; 2 – плита; 3 – подколонник
При конструировании бетонных и каменных фундаментов на выбранной глубине заложения откладывают необходимую ширину фундамента. Далее в зависимости от материала фундамента определяют минимальную высоту уступов, затем по табл. [9] устанавливают ширину и число уступов (рис. 8 .65).
Железобетонные монолитные фундаменты
Монолитные железобетонные фундаменты проектируются из тяжелого бетона класса В15 и в20 в соответствии с требованиями СНиП 2 03.01-84. Они состоят из плитной части ступенчатой формы, передающей нагрузку на грунт и подколонника (может отсутствовать), с которым стыкуется колонна (рис. 8 .66). При монолитном сопряжении колонны с фундаментной плитой подколонник устраивается в тех случаях, когда в основании залегают грунты с достаточно большим расчетным сопротивлением, а глубина промерзания достаточно велика.
При сопряжении фундамента со сборной колонной в верхней части подколонника устраивается стакан. Его глубина должна быть не менее большей стороны колонны (расчет глубины стакана см. [ 3], [10]). При сопряжении с монолитной железобетонной колонной ее арматура соединяется сваркой и хомутами с выпусками арматуры подколонника (обычно длиной 30 – 40 диаметров) Стык замоноличивается в опалубке.
С металлическими колоннами фундамент соединяется с помощью анкерных болтов, которые заделываются в подколонник и крепятся к траверсе или к закладному устройству колонны (рис. 8 .67). Глубина заделки и диаметр болтов назначаются такими, чтобы исключить возможность разрыва подколонника растягивающими усилиями и сдвига колонны горизонтальными силами [10].

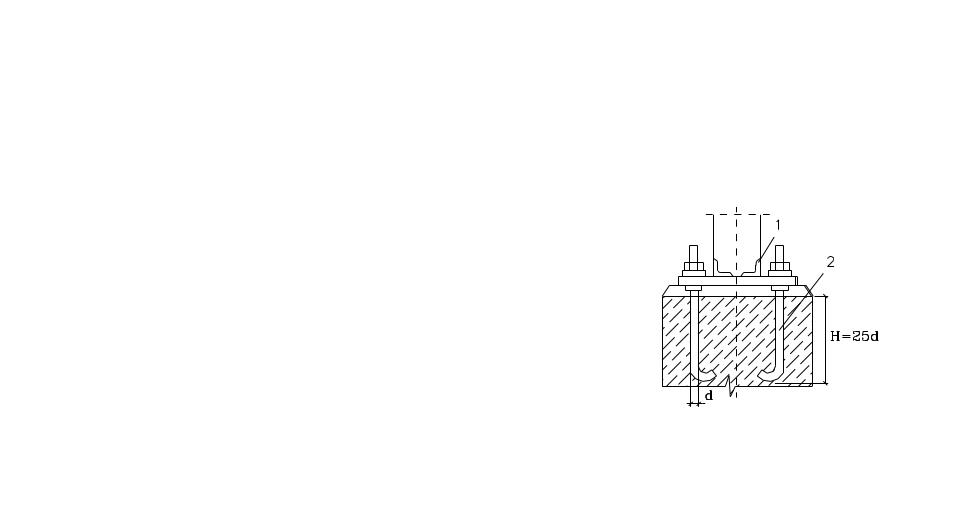

Рис. 8.67. Конструкция стыка фундамента с металлической колонной
1 – закладная деталь в колонне; 2 – анкер с отгибом (H=25d)
Основные размеры фундамента назначают кратными 300 мм. Верхний обрез фундамента должен быть на 150 мм ниже спланированной отметки, что позволяет засыпать котлован без монтажа колонн. Соотношение сторон прямоугольного фундамента принимается равным в пределах:
.
Размеры подколонника назначаются конструктивно [10]. Высота плитной части фундамента и высота ступеней назначаются конструктивно кратными 150 мм. Плита может иметь до трех ступеней, размеры которых указаны в [10]. Высота плитной части фундамента проверяется на продавливание.
