6. Контрольные вопросы
6.1. Что такое угол максимальной чувствительности и способы его регулирования?
6. 2. С какой целью указывается маркировка однополярных выводов обмоток реле?
6.3. Будет ли срабатывать реле мощности при трехфазном КЗ в начале защищаемой линии?
6.4. Что такое самоход у реле мощности и к чему он может привести?
6.5. Как будет изменяться вращающий момент реле мощности комплекта защиты от замыканий на землю при удалении точки однофазного КЗ от места установки реле?
6.6. Как из реле с характеристикой Mвр=k.Ip.Vp.cos(φp+300) получить реле с характеристикой, близкой к характеристике реактивного (синусоидального) типа?
6.7. Каким образом устраняется самоход у реле?
6.8. В каких защитax используется реле типа РБМ-270?
Лабораторная работа № 5
ТРЕХСТУПЕНЧАТАЯ МАКСИМАЛЬНАЯ ТОКОВАЯ ЗАЩИТА ЛИНИЙ
1. Цель работы
1.1. Ознакомление с устройством и выполнением трехступенчатой токовой защиты линий с односторонним питанием от междуфазных коротких замыканий. Первая ступень защиты - токовая отсечка без выдержки времени. Вторая ступень - токовая отсечка с выдержкой времени. Третья ступень - максимальная токовая защита.
1.2. Расчет уставок защит и настройка выбранных параметров.
1.3. Проверка взаимодействия реле защит линий при коротких замыканиях в различных точках сети.

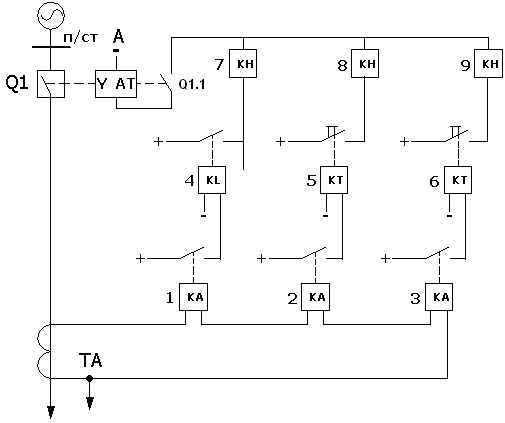

Рис. 1. Трехступенчатая максимальная токовая зашита линии в однофазном исполнении на п/ст А на оперативном постоянном токе:
токовая отсечка без выдержки времени - реле 1, 4, 7;
токовая отсечка с выдержкой времени - реле 2, 5, 8;
максимальная токовая защита линии - 3, б, 9
2. Описание лабораторного стенда
На стенде представлены трехступенчатые токовые защиты двух линий радиальной сети с односторонним питанием. Со стороны питания на линиях установлены выключатели и защиты в однофазном исполнении. Защиты выполнены на постоянном оперативном токе и по исполнению одинаковы для первой и второй линий. В комплектах защит используются реле тока РТ-40, реле времени ЭВ-100 и указательные РУ-1. На рис.1 приведены схемы защиты для первой линии. Включение и отключение линий производится ключом управления соответствующего выключателя. О включении выключателя свидетельствует загорание красной лампочки, а об отключении - зеленой. Для фиксации напряжения и нагрузки на линии установлены вольтметры и амперметры.
Имитация коротких замыканий в различных точках сети производится путем нажатия кнопки КЗ соответствующей ступени. Для исследования резервирования защит предусмотрен вывод из действия любой ступени защиты второй линии путем изъятия соответствующего штекера из гнезда. Подача питания стенда и оперативного тока производится включением переключателей переменного и постоянного тока.
3. Подготовка к работе
3.1. Ознакомиться с принципом действия и устройством трехступенчатой токовой защиты линий с односторонним питанием от междуфазных КЗ на постоянном оперативном токе по [1, стр. 218-236].
3.2. Начертить схему защиты, приведенную на рис. 1, и выяснить назначение каждого реле.
3.3. Выписать данные из табл.1 для своего варианта, нарисовать схему сети (рис.2) и рассчитать уставки защит для первой и второй линий от междуфазных КЗ, определить коэффициенты чувствительности защит.
3.4. Какую часть линии защищает токовая отсечка без выдержки времени и с выдержкой времени?
3.5. C какой целью необходимо определять коэффициент чувствительности защиты?
3.6. Какое значение коэффициента чувствительности должно быть для основной и резервной защиты?
