3.Подготовка к работе
3.1. Изучить требования к устройствам АПВ и расчет их параметров [1, стр. 341-345].
3.2. Начертить схему АПВ на выпрямленном оперативном токе (рис. 2 [1, стр.344]) и изучить принцип ее действия [1, стр. 343-345].
3.3. Произвести расчет времени срабатывания и времени готовности устройства к новому действию (исходные данные для расчета задаются преподавателем).
3.4. Какие реле и элементы входят в комплектное реле РПВ-358?
3.5. По каким причинам происходит пуск АПВ?

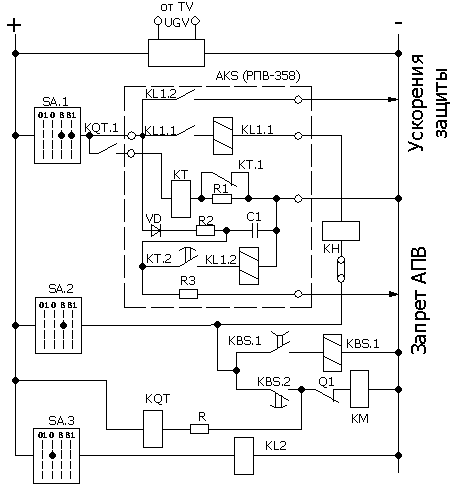

Рис. 2. Схема устройства АПВ на выпрямленном оперативном токе
4. Рабочее задание
4.1. Ознакомиться со схемой и аппаратурой управления стенда; описать паспортные данные реле.
4.2. Подать напряжение па первичную схему и оперативный ток, включив переключатели «Питание ~ тока» и «Постоянного тока».
4.3. Ключ управления включателя поставить в положение «ОТК-1''. Это соответствует положению ключа управления SА3 на рис.10.2. При этом загорается зеленая лампочка.
4.4. Включить выключатель, поставив ключ управления в положение ''ВКЛ - 1» (положение ключа SА2). О включении выключателя сигнализирует загорание красной лампочки.
4.5. Перевести ключ управления в положение «ВКЛ-2» (положение ключа SА1).
4.6. Проследить и записать последовательность работы реле релейной защиты, устройства АПВ и положение выключателя при имитации следующих режимов:
отключение выключателя ключом управления;
неустойчивое КЗ на линии (нажать кнопку КЗ и держать до начала работы реле времени реле РПВ-58);
устойчивое КЗ на линии (кнопку КЗ держать до отключения выключателя после включения его устройством АПВ);
КЗ на линии при введенном запрете АПВ.
4.7. По окончании проверки ключ управления поставить в положение «ОТКЛ». Отключить переключатели постоянного и переменного тока.
4.8. Сделать письменный вывод о работе устройства АПВ для исследуемых режимов.
5. Контрольные вопросы
5.1. Где устанавливаются схемы АПВ? Назначение, принцип действия АПВ.
5.2. Расскажите принцип действия схемы АПВ, собранной на лабораторном стенде.
5.3. Чем определяется экономическая эффективность применения схем АПВ?
5.4 Основные требования к схеме АПВ. Классификация АПВ.
5.5. Что дает установка АПВ потребителям, обслуживающей подстанцию службе или организации?
5.6. Как рассчитывается время срабатывания tАПВ1 и время готовности схемы к новому действию tАПВ2?
5.7. Могут ли быть установлены на отходящих линиях схемы АПВ, если от подстанции отходят кабельные линии? Если да, то в каких случаях?
5.8. Для чего в реле РПВ-58 используется промежуточное реле с самоудержанием?
5.9. Чем обеспечивается однократность действия АПВ в схеме, собранной на лабораторном стенде?
5.10. В каких случаях используется цепь «запрета» АПВ?
5.11. Зачем в РПВ-58 предусмотрено реле времени и какая на нем должна быть принята уставка для линий с односторонним питанием?
5.12. Для чего в комплекте АПВ используется ускорение защиты до АПВ?
5.13. Когда в схеме АПВ используется ускорение защиты после АПВ?
5.14. Всегда ли целесообразно выполнять АПВ с минимально возможной выдержкой времени на повторное включение?
5.15. Как согласовываются время действия АПВ И АВР линий электропередач?
