1. Технические и экспериментальные данные

Технические и экспериментальные данные представлены в таблице 4.

Таблица 4 - Технические и экспериментальные данные

Технические характеристики электромагнита						Добавочное сопротивление. Rд, Ом	Токи, снимаемые с электромагнита
Напряжение питания, Uп, В	Сопротивление обмотки, R, Ом	Индуктивность катушки при отпущенном якоре, L1 ,Гн	Индуктивность катушки при притянутом якоре, L2 ,Гн	Время срабатывания, tср, с	Время отпускания, tотп, с		Ток срабатывания, Iср , мА	Рабочий ток, Iр , мА	Ток отпускания, Iотп , мА

Экспериментальная схема представлена в соответствии с рисунком 6.

Рисунок 6 - Экспериментальная схема

2. Расчёты

Время срабатывания электромагнита реле постоянного тока с добавочным сопротивлением t_ср′,с определяется по формуле

(20)

где τ₁′ – постоянная времени цепи катушки электромагнита реле при опущенном якоре с добавочным сопротивлением, с;

I_р′ – рабочий ток с добавочным сопротивлением, А;

I_ср – ток срабатывания электромагнита реле, А.

Постоянная времени цепи катушки электромагнита реле при опущенном якоре с добавочным сопротивлением определяется по формуле

(21)

где L₁ – индуктивность катушки при отпущенном якоре, Гн;

R – активное сопротивление катушки электромагнита, Ом;

R_д – добавочное сопротивление, Ом.

Время отпускания электромагнита реле постоянного тока с добавочным сопротивлением t_отп′, с определяется по формуле

(22)

где τ₂′ – постоянная времени цепи катушки электромагнита реле при притянутом якоре с добавочным сопротивлением, с;

I_отп – ток отпускания электромагнита реле, А.

Постоянная времени цепи катушки электромагнита реле при притянутом якоре с добавочным сопротивлением определяется по формуле

(23)

где L₂ – индуктивность катушки при притянутом якоре, Гн.

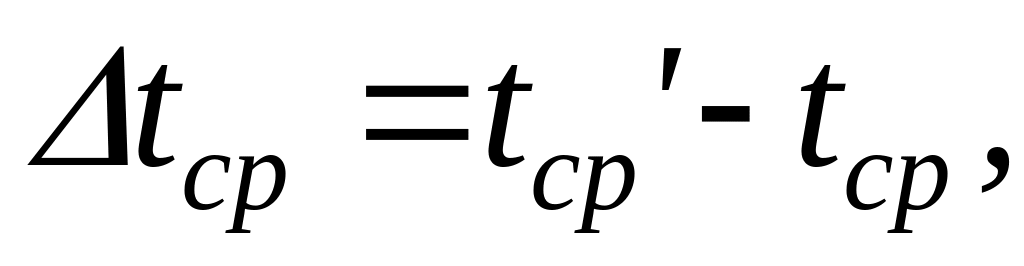

Изменение времени срабатывания ∆t_ср, с и отпускания ∆t_отп, с определяется по формулам

(24)

(25)

3. Выводы
