2. Экспериментальная часть.

Приборы и материалы: релаксометры РМ – 5, УР – 2М, линейка ,образцы текстильных материалов.

Порядок выполнения работы:

1. Д ля определения изменения во времени удлинения растянутых нитей и компонентов их удлинения применяют релаксометр РМ – 5. Схема прибора приведена на рис. 10.1.

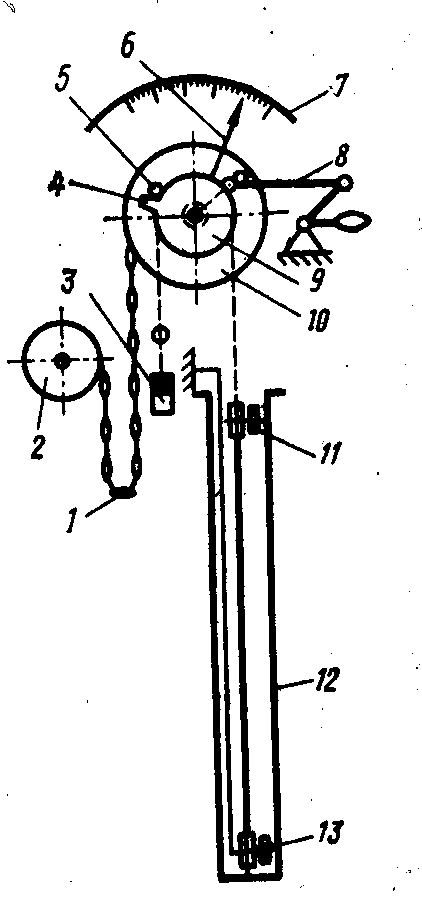

Рис. 10.1 Принципиальная схема релаксометра РМ-5 для нитей.

2. Каждую отдельную нить закрепляют в неподвижном зажиме 13 и в подвижном зажиме 11,подвешенном на ленте на блоке 9 и уравновешенном грузом 3. На палец 4 блока 9 давит штифт 5, закрепленный в блоке 10. Ось, на которую насажены блоки, состоит из двух частей: та часть, где сидит блок 9, заточена на конус и вращается, с одной стороны, в подшипнике, а с другой – в углублении, сделанном во второй части оси, на которой сидит блок 10. Когда штифт 5 давит на палец 4, блоки поворачиваются против часовой стрелки; когда же с помощью рычажной системы 8 блок 10 поворачивается по часовой стрелке, блоки 9 и 10 расцепляются. При соединеных блоках осуществляют нагрузку на нить цепью 1, закрепленной концом на блоке10 и сматываюшейся с блока 2. Разъединяя блоки, освобождают нить от нагрузок. Это дает возможность наблюдать за исчезновением быстрообратимого и медленнообратимого компонентов удлинения при отдыхе разгруженной нити. Изменения длины нити показываются стрелкой 6 по шкале 7. Наблюдения можно вести в различных жидкостях, для чего служит стакан 12.

2. Если нет прибора РМ – 5 , наблюдения можно вести с помощью П - образных стоек, на верхней перекладине которых крепят верхние зажимы для нитей. Нагрузка на нити осуществляется нижними зажимами с грузиками. Длину нити измеряют или по вертикальной шкале с помощью стрелок, перемещающихся по одной из колонок стойки, или по миллиметровой бумаге, помещаемой сзади нити.

3. Пробы нити отбирают с пяти паковок, предварительно выдержанных в стандартных климатических условиях.

4. После п.3 определяют среднюю разрывную нагрузку нити.

5. При закрытой рычажной системе 8, сматывая цепь с блока 2 путем поворота его с помощью ручного привода, устанавливают по шкалам блока нагрузку, составляющую 25% средней разрывной нагрузки (с округлением до 1-2 сН ). Испытания обычно проводят с зажимной длиной 500 мм (для нитей с большим удлинением – 200 мм), для чего соответственно устанавливают нижние зажимы 13.

6. Проверяют положение стрелки 6, которая должна стоять на среднем (нулевом) делении шкалы 7.

7. Закрепляют отрезки в верхних зажимах; подвешивают к ним грузики предварительного натяжения; закрепляют отрезки в нижних зажимах; поочередно плавно открывают рычажную систему 8 и нагружают нити. После этого, открыв верхний зажим, записывают величину деформации по показанию стрелки 6 (это показание надо снять не позже, чем через 3 с с момента приложения нагрузки). Затем открывают второй зажим и так далее.

8. Дальнейшие отсчеты деформации и записи ведут через 3; 30 с; 1; 3; 5; 10; 15; 30 мин; 1 час (от момента открытия рычажного затвора). Затем закрывают рычажный затвор и тем самым расцепляют блоки. Это позволяет нити свободно сокращаться. Записи также ведут через 3; 30 с; 1; 3; 5; 10; 15мин и заканчивают через 30 мин. Таким образом, общее время наблюдения составляет 1ч 30 мин.

9. Результаты испытания оформляют в виде таблицы 10.1.

Таблица 10.1

Параметры и результаты испытаний

Но мер нити	Удлинение нити ,мм
	под нагрузкой в момент времени ,мм											после снятия нагрузки в момент времени, мин.
	0,05	0,5		1	3	5	10	15	30	60		0,05	0,5	1	3	5	10	15	30	60
Ср.значение удлинения

Расчет компонентов удлинения и их долей осуществляют по приведенным формулам. Быстрообратимый компонент удлинения (l_y) вычисляют как разность удлинений при последнем наблюдении во время нагрузки и первом наблюдении во время отдыха, медленнообратимый (l_э) – как разность удлинений при первом и последнем наблюдении во время отдыха; за остаточный (l_п) компонент принимают удлинение, оставшееся при последнем наблюдении во время отдыха.

Для определения релаксационных характеристик текстильных полотен при растяжении применяют релаксометры УР – 2 и типа “стойки”. Испытания проводятся по аналогии с нитями. Параметры испытаний, при которых определяются данные характеристики следующие:

Зажимная длина, мм

для тканей и нетканых полотен 200

для трикотажа 100

Ширина пробной полоски, мм

для тканей 25

“ других полотен 50

Постоянная нагрузка, % от разрывной

для тканей 10 – 25

“ трикотажных полотен 5

“ нетканых полотен 10

Постоянное удлинение, % от разрывного удлинения 25

Время действия нагрузки, мин 60
