2.6. Опасные факторы при авариях с ахов
Основным поражающим фактором аварий с выбросом АХОВ является химическое заражение.
Зона заражения АХОВ – территория, зараженная АХОВ в опасных для жизни людей пределах. Размер зоны химического заражения характеризуется глубиной и площадью.
В качестве критерия поражения человека токсичными продуктами используется величина токсодозы LD, которая является произведением концентрации на время экспозиции.
Средняя смертельная токсодоза (LCTx) – ингаляционная токсодоза, вызывающая смертельный исход у X% пораженных.
3. Методы расчета параметров опасных факторов аварий
3.1. Расчет размеров взрывоопасных зон и избыточного давления взрыва твс при авариях с цуг
3.1.1. Взрывоопасная зона, образующаяся при выбросе горючих газов представляет собой территорию с радиусом Хнкпр, ограничивающим область концентраций, превышающих нижний концентрационный передел распространения пламени (НКПР).
Зону взрывоопасных концентраций определяют для наиболее опасного варианта – в неподвижной среде. При испарении СУГ за расчетную температуру принимается максимально возможная температура воздуха в соответствующей климатической зоне согласно СниП 2. 01. 01-82 «Строительная климатология и геофизика».
3.1.2. Расчет размеров взрывоопасных зон при разливе (утечке) СУГ.
Расчет взрывоопасных зон при неподвижной воздушной среде на открытом пространстве проводится по формуле /4/:
Хнкпр = 14,6 · (Мр / ρ п·Сскпр)0,33 (3.1)
где Хнкпр – расстояние по горизонтали от источника, ограниченное НКПР, м;
Мр – масса газа, поступившего в окружающее пространство (масса газа в облаке ТВС), кг;
Снкпр – нижний концентрационный предел распространения пламени, % (об);
ρ п – плотность паров СУГ, кг/м3:
(3.2)
где Мм – молекулярная масса вещества, кг/кмоль;
tр – расчетная температура 0С (принимается максимальной для данной климатической зоны);
V0 – мольный объем, равный 22.413 м3, кмоль-1.
За начало отсчета размера взрывоопасной зоны принимают внешние габаритные размеры цистерн, резервуаров, трубопроводов и т.п.
Для проведения оперативных расчетов радиус взрывоопасной зоны допускается определять по упрощенной формуле, в которой расчетная температура воздуха принимается равной 280 С /40/:
Хнкпр = 92 · Мр1/3; (3.3.)
3.1.3. Определение массы газа на облаке ТВС при проливах и утечках СУГ.
При мгновенной разгерметизации резервуара (пролив всего количества СУГ) масса вещества (Мр) в облаке определяется по формуле из Руководства /2/ в зависимости от типа СУГ /42/ (см. Приложение 13).
для низкокипящих СУГ (при tкип < -0,50 С)
Мр = 0,62 · М (3.4)
для высококипящих СУГ ((при tкип > -0,5 0С)
Мр = 0,34 · М (3.5)
где М – масса СУГ в цистерне (резервуаре), т.
Данные по параметрам рп, Мм и Хнкпр приведены в Приложении 13 при tр = 280 C и емкости цистерны 54 м3.
При длительном истечении СУГ из цистерны (резервуара) в случае нахождения отверстия ниже уровня жидкости масса вещества (газа) в облаке (Мр) определяется по следующей формуле /3/:
Мр = 36 · ρ · S0 · [2 · (P – Pа) / (ρ + 1,2 · g · H)]1/2 (3.6)
где ρ – плотность жидкой фазы СУГ, кг/м3;
S0 – площадь сечения отверстия , м2;
Р – давление в цистерне, Па;
Ра – атмосферное давление. Па (нормальное атмосферное давление составляет 1.01 · 105 Па);
g – ускорение свободного падения, 9,81 с/с2;
Н – высота столба жидкой фазы (диаметр котла цистерны), м.
При отсутствии данных о характеристиках цистерны и условий истечения СУГ массу газа в облаке ТВС (Мр) можно определять по формуле /3/:
Мр = 0,1· М, (3.7)
где М – масса топлива, содержащегося в цистерне (резервуаре), т.
3.1.4. Расчет зон избыточного давления взрыва ТВС при авариях с СУГ.
Расчет избыточного давления взрыва во фронте ударной волны при сгорании ТВС в открытом загроможденном пространстве проводится в соответствии с методикой /2/.
Зависимость избыточного давления ΔP (кПА) от относительной величины расстояния Хр определяется по рис. 3.1.
Относительная величина расстояния вычисляется по следующей формуле:
Хр = R1 / (0,42 · Мр)1/3, (3.8)
где R1 – расстояние от места взрыва, м;
Мр - масса газа в облаке, т.
Для заданного расстояния R1 по формуле (3.8) и рис. 3.1 определяется величина избыточного давления ΔP (кПА).
Примеры определения величины избыточного давления приведены в Приложении 16 (п.16.1).
Для расчета границ зон поражения людей (табл. П.3.2 Приложения 3) при взрыве облаков ТВС используются следующие формулы:
граница зоны тяжелых поражений
R1 = 32 · Мр1/3, м;
граница зоны порога поражения
R2 = 360 · Мр1/3, м.

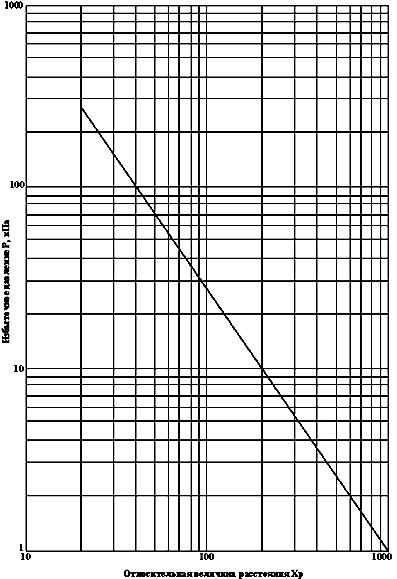

Рис. 3.1. Зависимость избыточного давления взрыва ТВС
от относительной величины расстояния
Для расчета границ зон повреждения зданий и сооружений (табл. П3.1 Приложение 3) при взрыве облаков ТВС используются следующие формулы:
граница зоны полных разрушений
R1 = 32 · Мр1/3, м;
граница зоны сильных разрушений
R2 = 45 · Мр1/3, м;
граница зоны средних разрушений
R3 = 64 · Мр1/3, м;
граница зоны умеренных разрушений
R4 = 120 · Мр1/3, м;
граница зоны малых разрушений
R5 = 360 · Мр1/3, м.
