Степени поражения человека при тепловом излучении
Таблица П.1.1
Классификация термических поражений от степени тяжести
в зависимости от размеров обожженной площади S
Степень тяжести |
Характеристика |
I |
Ожоги II-IIIА степеней при S< 10% |
II |
Ожоги II-IIIА степеней при S< 40% или Ожоги IIIБ-IV степеней при S< 10% |
III |
Ожоги II-IIIА степеней при S< 40% или Ожоги IIIБ-IV степеней при S< 40% или Ожоги IV степени при S> 30% |
IV |
Ожоги IIIБ-IV степеней при S< 40% или Ожоги IV степени при S> 30% |
Таблица П.1.2
Оценка исходов у пострадавшего при термическом поражении, %
Степень тяжести поражения |
гибель |
инвалидность |
годность к труду |
I |
- |
- |
100 |
II |
10 |
20 |
70 |
III |
60 |
35 |
5 |
IV |
100 |
- |
- |
Таблица П.1.3
Вероятность смертельного поражения в зависимости от полученного
индекса дозы излучения при огненных шарах
Доля получивших смертельное поражение |
Индекс дозы, I |
0,1 |
107 |
0,5 |
2,3 · 107 |
0,99 |
6,5 · 107 |

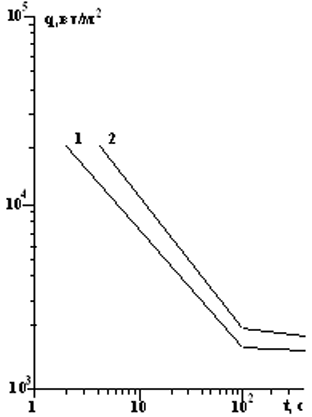

Рис. П.1.1. Оценка воздействия теплового излучения (q) на незащищенные участки кожи человека от времени t.
1 – ожоги 1-й степени;
2 – ожоги 2-й и выше степени.

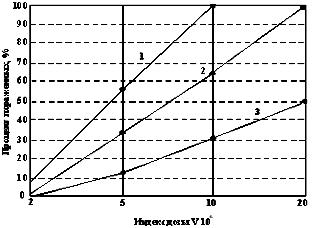

Рис. П.1.2. Зависимость процента пораженных от индекса дозы теплового излучения:
1 – ожоги 1-й степени;
2 – ожоги 2-й степени;
3 – смертельные поражения.
ПРИЛОЖЕНИЕ 2
Допустимое время пребывания людей в зонах теплового воздействия пожаров
Плотность теплового потока, кВт/м2 |
Допустимое время пребывания людей, мин. |
Требуемая защита |
Степень теплового воздействия без средств защиты |
3,0 |
Не ограничивается |
Без защиты |
Болевые ощущения отсутствуют |
4,2 |
Не ограничивается |
В боевой одежде и касках |
Переносимая боль через 20 с |
7,0 |
5 |
То же |
Непереносимая боль мгновенно |
8,5 |
5 |
В боевой одежде, смоченной водой, каске |
Ожоги через 20 с |
10,5 |
5 |
То же, но под защитой струй |
Мгновенные ожоги |
14,0 |
5 |
В теплоотражательных костюмах под защитой струй |
Мгновенные ожоги |
85,0 |
1 |
То же, со средствами защиты |
Мгновенные ожоги |
ПРИЛОЖЕНИЕ 3
Степени разрушений зданий и сооружений
Таблица П.3.1
Классификация опасных зон разрушений
Класс зоны |
Коэффициент, К1 |
ΔР, кПа |
Степень разрушения зданий и сооружений |
1 |
3,8 |
›100 |
Полное разрушение |
2 |
5,6 |
53 |
Сильное разрушение, 50% полного разрушения |
3 |
9,6 |
28 |
Среднее повреждение, разрушение без обрушения. Резервуары нефтепродуктов разрушаются |
4 |
28 |
12 |
Умеренное разрушение, повреждения внутренних перегородок, рам, дверей |
5 |
56 |
3 |
Малые повреждения, разбито не более 10% остекления |
Таблица П.3.2
Избыточное давление и поражение человека
Уровень поражения |
ΔР, кПа |
Безусловное смертельное поражение Летальный исход, 50% случаев Порог смертельного поражения Тяжелая степень поражения Порог поражения человека |
500 350 200 100 3 |
ПРИЛОЖЕНИЕ 4
