Энергетический допплер - power doppler

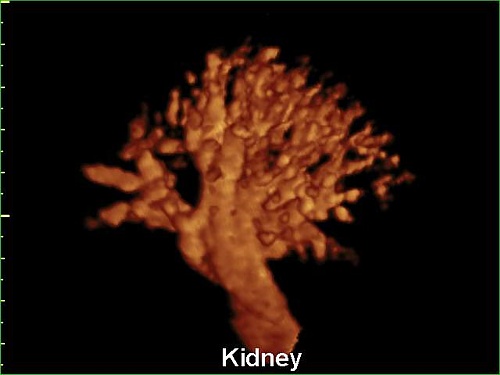

Энергетический допплер (power doppler) - качественная оценка низкоскоростного кровотока, применяется при исследовании сети мелких сосудов (щитовидная железа, почки, яичник), вен (печень, яички) и др. Более чувствителен к наличию кровотока, чем цветовой допплер. На эхограмме обычно отображается в оранжевой палитре, более яркие оттенки свидетельствуют о большей скорости кровотока. Главный недостаток - остутствие информации о направлении кровотока. Использование энергетического допплера в трехмерном режиме позволяет судить о пространственной структуре кровотока в области сканирования.
В эхокардиографии энергетический допплер применяется редко, иногда используется в сочетании с контрастными веществами для изучения перфузии миокарда.
Цветовой и энергетический допплер помогают в дифференциации кист и опухолей, поскольку внутреннее содержимое кисты лишено сосудов и, следовательно, никогда не может иметь цветовых локусов.
Quick Operation
Quick Operation - программный модуль, позволяющий просматривать, сравнивать и анализировать изображения 4-х режимов сканирования на 1 экране.
На рисунке: общая сонная артерия (ОСА) в 4-х режимах.
B-режим - продольная проекция.
Цветной допплер.
Импульсный допплер.
B-режим – поперечная
MagiCut - программа фильтрации нежелательных образов
MagiCut™ - программа фильтрации нежелательных образов по всей глубине сканирования в трехмерном режиме.
|
Tissue Harmonic Imaging - тканевая или 2-я гармоника

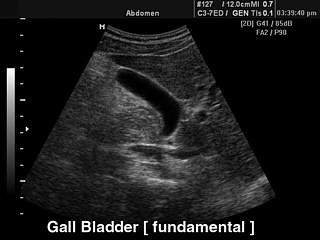

Tissue Harmonic Imaging (THI™, тканевая или 2-я гармоника) - технология выделения гармонической составляющей колебаний внутренних органов, вызванных прохождением сквозь тело базового ультразвукового импульса. Полезным считается сигнал, полученный при вычитании базовой составляющей из отраженного сигнала. Применение 2-й гармоники целесообразно при ультразвуковом сканировании сквозь ткани интенсивно поглощающие 1-ю (базовую) гармонику. Данная технология предполагает использование широкополосных датчиков и приемного тракта повышенной чувствительности. Улучшается качество изображения, линейное и контрастное разрешение у пациентов с повышенным весом.
|
Технология THI™ применяется совместно с OTI™ (Optimum Tissue Imaging). OTI™ - это настройка оптимальной коррекции скорости для каждой области исследования. Таким образом достигается высокое качество изображений для различных видов тканей, таких как жир, мышцы или паренхима печени.
Multi-beam (мульти-луч)
Multi-beam или мульти-луч - технология цифрового формирования луча, при котором отраженный сигнал регистрируется не одним, а несколькими (соседними) приемными элементами, результат при этом усредняется. За счет применения технологии мульти-луч достигается более высокая точность - фильтруются составляющие, вызванные многократным отражением, нелинейным ослаблением сигнала, неточностью временных задержек.
|
