Определение высоты зала

Высота зрительного зала Вз определяется с учетом требований правильного размещения киноэкрана для проектируемого кинотеатра.

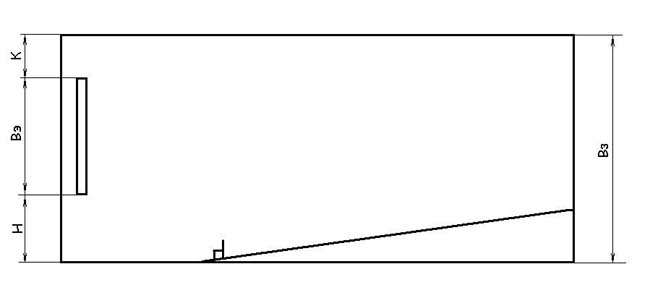

Рис. 2. Схема для определения высоты зрительного зала кинотеатра

Согласно СНиП 2.08.02-89 киноэкраны должны быть размещены по высоте зала (рис. 2) таким образом, чтобы превышение нижней кромки рабочего поля киноэкрана Н над уровнем пола у первого ряда составляло:

- для широкоэкранного киноэкрана Н=1,2+0,2Вэ, м;

- для широкоформатного киноэкрана не более Н=1,2+0,13Вэ, м.

Расстояние К от верхней кромки рабочего поля киноэкрана до выступающих конструкций отделки зала должно быть не менее 0,5 м для всех кинотеатров.

На основании размеров Н, К и высоты киноэкрана Вэ максимальная высота зрительного зала у киноэкрана определяется:

Вз=Н+Вэ+К

Дополнительные указания

Полученные в результате приведенных расчетов размеры зрительного зала являются предварительными и окончательно уточняются после планировки зрительских мест и обязательно с учетом стандартных модулей строительных конструкций (кратных 3 или 6).

По уточненным размерам зала определяют уточненную площадь его и соответственно (если это необходимо) изменяют заданное число зрительских мест, исходя из нормируемой удельной площади.

В случае разработки проекта кинотеатра с заданными размерами зрительного зала (реконструкция существующего кинотеатра или приспособление готового помещения) необходимо определить число зрительских мест:

Расчет размеров, выбор типа и формы киноэкрана

Согласно СНиП 2.08.02-89 и ВСН 45-86 ширина рабочего поля киноэкрана (изогнутого в горизонтальной плоскости по хорде) должна составлять:

Шф=0,6Д (0,54Д)-для широкоформатной кинопроекции; Шш=0,43Д (0,39Д)-для широкоэкранной кинопроекции; Шк=0,30Д (0,26Д)-для кашетированной кинопроекции; Шс=0,25Д (0,22Д) -для обычной кинопроекции.

Примечание. Данные в скобках приведены только для кинотеатров сезонного действия.

Расчетная высота рабочего поля киноэкрана определяется, исходя из ширины рабочего поля киноэкрана и свойственного для каждого вида кинопроекции соотношения сторон кадрового окна кинопроектора:

В соответствии с РТМ 19-77-94 все кинотеатры и киноустановки рекомендуется оснащать диффузно-отражающими беломатовыми киноэкранами типа Д-П (перфорированные) и Д-Н (неперфорированные).

В зрительных залах длиной до 27 м без балконов и шириной не более половины длины зала при недостаточном световом потоке кинопроектора для получения яркости в центре киноэкрана 45 кд/кв. м. или при повышенной посторонней засветке киноэкрана посторонним рассеянным светом могут применяться направленно-отражающие киноэкраны:

- при ширине киноэкрана более 12 м рекомендуется использовать Н-1 и Н-2; - для узких залов и небольших аудиторий используется Н-3.

Экраны типа Н изготавливаются в вариантах:

неперфорированные

Н-1-Н

Н-2-Н

Н-З-Н;



перфорированные

Н-2-П

Н-3-П



Примечание. Перфорированные киноэкраны применяются в кинотеатрах и на киноустановках при расположении громкоговорителей за экраном.

Для киноустановок многоцелевого назначения рекомендуются сворачиваемые киноэкраны типа Д-Пэл, Д-Нэл, Д-Нр, Н-1-Нр. На экраны (типы, основные параметры, размеры экранного полотнища) разработан отраслевой стандарт ОСТ 19-32-83.

Согласно ВСН 45-86 при широкоэкранной проекции на диффузно-отражающий киноэкран при ширине зеркала до 10 м следует применять плоский экран. Изогнутая форма диффузного киноэкрана применяется при проектировании кинозалов для широкоэкранной проекции при ширине зеркала более 10 м и для широкоформатной проекции.

При применении направленно-отражающих киноэкранов их форма вогнутая, цилиндрическая.

В соответствии с РТМ 19-77-94 радиус кривизны R экрана принимается равным проекционному расстоянию П для диффузно-отражающих экранов и равным (1...0,8)П для направленно-отражающих экранов.

Согласно ВСН 45-86 и СНиП 2.08.02-89 радиус кривизны экрана Rне должен быть менее расчетной длины зала Д, а проекционное расстояние П не должно быть менее 0,85Д (в этом случае кинопроекционная выступает в зрительный зал).

Примечание. Согласно ОСТ 19-32-83 киноэкраны типа Н устанавливаются с наклоном вниз, равным половине вертикального угла кинопроекции.
