3.2.2. Последовательность выполнения чертежа № 2 "Помещения технологического обеспечения кинопоказа с размещением аппаратуры и оборудования" (план и разрезы)

Чертеж выполняется в масштабе 1:20 на основании расчетно-планировочных решений помещений технологического обеспечения кинопоказа (помещений киноаппаратной) и размещения выбранного комплекса аппаратуры и оборудования.

На чертеже 2 выполняется план помещений киноаппаратной (рис. 23) с расположением аппаратуры оборудования и два разреза:

  • продольный (А - А) с видом на переднюю стену кинопроекционной и с расположением аппаратуры и оборудования на ней (рис. 24);

  • поперечный (Б - Б) с видом на левую или правую .стену кинопроекционной, т. е. на ту стену, на которой больше, аппаратуры и оборудования (рис. 25).

Если на листе не удается разместить развернутый план киноаппаратной, то допускается отдельные помещения изображать с обрывом.

Рисунок 23. План помещений киноаппаратной широкоэкранной киноустановки с размещением аппаратуры и оборудования

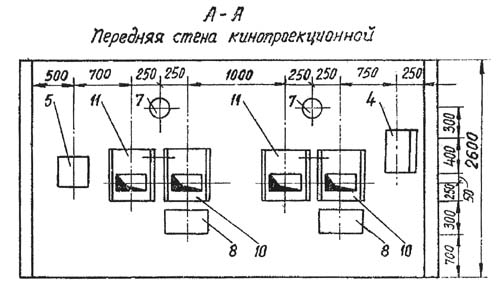

Рисунок 24. Продольный разрез кинопроекционной с видом на переднюю стенку (с размещением аппаратуры и оборудования)

Рекомендуется следующая последовательность выполнения чертежа:

1) вычертить план помещений киноаппаратной;

2) вычертить продольный и поперечный разрезы кинопроекционной (А - А, Б - Б).

Примечания:

1. План киноаппаратной должен соответствовать плану на чертеже № 1.

2. Разрез А-А должен соответствовать проекции плана киноаппаратной;

3) на плане нанести осевую линию зала, определить положение и нанести осевые линии, соответствующие оптическим осям кинопроекторов с учетом углов , согласно чертежу № 1.

На разрезе А - А определить положение и нанести осевые линии (горизонтальные и вертикальные), соответствующие центрам проекционных и смотровых окон. Выполнить аналогичные построения на плане и разрезе Б - Б кинопроекционной.

После такой предварительной разметки пола и стен кинопроекционной вычертить кинопроекторы, проекционные и смотровые окна с противопожарными заслонками;

4) определить на всех трех проекциях местоположение элементов аппаратуры и оборудования для проектируемой киноустановки с учетом требований эксплуатации, монтажа, .техники безопасности и вычертить их.

Примечание. Размеры и рекомендации по размещению отдельных элементов комплекса кинотехпологического оборудования приведены в соответствующих таблицах и на рисунках в разделе "Размещение аппаратуры и оборудования в помещениях кинопроекционной группы и в зрительном зале";

5) поставить на всех трех проекциях установочные размеры по размещению аппаратуры и оборудования с таким расчетом, чтобы положение любого элемента определялось бы на плоскости двумя размерами;

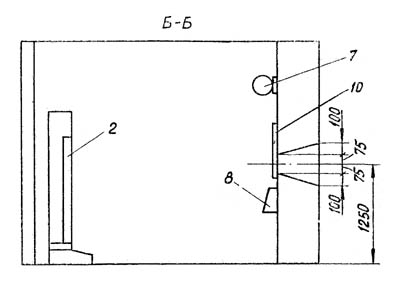

Рисунок 25. Поперечный разрез кинопроекционной с видом на одну из боковых стен (с размещением аппаратуры и оборудования)

6) на плане и разрезах (А - А, Б - Б) по внутреннему обмеру помещений киноаппаратной нанести размеры. На плане указать наименование помещений;

7) пронумеровать все элементы аппаратуры и оборудования и заполнить штампы;

8) составить спецификацию аппаратуры и оборудования к чертежу № 2.

В качестве примера (см. рис. 23, 24, 25) приведены план и разрезы (А - А, Б - Б) помещений киноаппаратной широкоэкранной киноустановки с размещением аппаратуры и оборудования.

Разметка листа и наименование граф спецификации даны на рис. 19, основная надпись (штамп) показана на рис. 20.
