Угловой штамп
В верхнем угловом штампе (см. рис. 18) повторяется обозначение чертежа, проставляемое в графе 2 основной надписи (штампа). Написание обозначения должно быть "перевернутым".
Кодирование чертежей
Система обозначения (кодирование) чертежей и других технических документов должна обеспечивать возможность отличить их друг от друга по обозначению (коду).
Обозначение, присвоенное одному чертежу, не может быть присвоено другому. Не допускается также существование нескольких разных обозначений для одинаковых чертежей. Обозначение документа включает 15 буквенно-цифровых знаков и две точки (рис. 21).
Шифр чертежа указывается в соответствии с ГОСТом 2.102-68 буквенными индексами:
сборочный чертеж - СБ;
строительный чертеж-СЧ;
монтажный чертеж - МЧ.

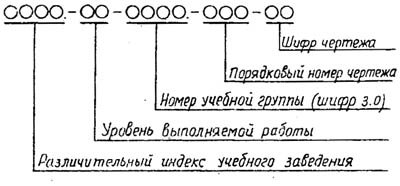

Рисунок 21. Структура обозначения документа на чертеже
Обозначение схематических чертежей с добавлением шифра схемы
Шифр схемы должен состоять из буквы, определяющей вид схемы и цифры, обозначающей тип схемы, которые указываются в коде чертежа.
Вид схемы обозначается буквами:
Э - электрическая;
К - кинематическая;
Л - оптическая;
С - комбинированная.
Тип схем обозначается цифрами:
1 - структурная;
2 - функциональная;
3 - принципиальная соединений;
4 - монтажная.
Примеры кодирования чертежей, схем
Требуется закодировать чертеж зрительного зала с помещениями кинопроекционной группы кинотеатра, разрабатываемый в курсовом проекте.
Требуется закодировать чертеж - "схема принципиальная, электрическая внешних соединений киноустановки", разрабатываемый в курсовом проекте. Код такого чертежа будет иметь вид: СПКВТК-К.-КП-1907.-003-ЭЗ.
3.2. Содержание чертежей и последовательность их выполнения
3.2.1. Последовательность выполнения чертежа № 1 "Зал зрительный с помещениями киноаппаратной" (план и разрезы)
Чертеж выполняется в масштабе 1 : 50 или 1 : 100 на основании расчетно-планировочных решений зрительного зала и помещений киноаппаратной (помещений кинопроекционной группы).
Рекомендуется следующая последовательность выполнения:
1) нанести внутреннюю рамку чертежа, определить место основной надписи (штампа) и место углового штампа, определить необходимый масштаб для данного чертежа;
2) вычертить план зрительного зала проектируемых размеров и формы, нанести продольную осевую линию, разместить киноэкран выбранной формы (плоский или изогнутый) и размеров по ОСТу 19-32-74, нанести планировку зрительских мест и путей эвакуации, разместить эстраду выбранной формы и размеров;
3) вычертить продольный разрез зрительного зала и разместить киноэкран, эстраду, двери; изобразить профиль пола с указанием длины и высоты подъема (построение подъёма должно быть выполнено графоаналитическим методом отдельно на миллиметровой бумаге в М 1 : 100 и с приведенными расчетами вложено в текст пояснительной записки);
4) на плане и разрезе нанести все линейные и угловые параметры зрительного зала (ВСН 45-86), т.е. по внутреннему обмеру - размеры зала (Дз, Д, Шз, Вз), киноэкрана (Шо, Шк, Шш, Шф, Вш, Вф); размеры по размещению киноэкрана (Н, К, Т); размеры путей эвакуации (ширину проходов, ширину и высоту дверей) и все параметры, определяющие оптимальные условия видения киноизображения и размешения зрительских мест относительно киноэкрана (Г, М, углы , , , , , или , d - расстояние между двумя смежными рядами).
Линейные размеры на чертеже указываются в миллиметрах.
При нанесении размеров на строительных чертежах вместо стрелок можно проводить (вправо или влево) тонкие штрихи под углом 45°. Стены на чертеже обычно изображают толстыми сплошными линиями (за исключением смежной стены с киноаппаратной, в толще которой указываются проекционные и смотровые окна).
Пол зрительного зала, междуэтажные и чердачные перекрытия на разрезе показывают двумя линиями (толщина перекрытия или пола равна 250-400 мм). Некоторые наружные размеры наносят в виде отметок, выраженных в метрах и расположенных на полках, соединенных с треугольниками. Они показывают превышение частей здания от уровня чистого пола первого этажа. Нулевая плоскость пола имеет отметку 0,00.
В курсовом проекте за отметку 0,00 можно принимать уровень пола у первого ряда зрительских мест. Если на чертеже надо указать измерение вверх от нулевой плоскости, то пишут положительную отметку, если вниз - отрицательную.
Примечание. Продольный разрез вычерчивается над планом зрительного зала.
На рис. 22 приведены общие изображения отметок, а также положительной и отрицательной;
5) на плане и продольном разрезе разместить МПЗ с ЩУЛ, заэкранные громкоговорители, громкоговорители канала эффектов, пульт выносного регулятора громкости (ВРГ); поставить координаты размещения оборудования на обеих проекциях;
6) к плану и продольному разрезу зрительного зала присоединить план и разрез помещений киноаппаратной. В передней стене кинопроекционной (толщина стены 640 мм или 500 мм) показать положение проекционных и смотровых окон.
Рисунок 22. Общее положение отметок, изображение положительной и отрицательных отметок
При наличии в кинопроекционной двух кинопроекторов центры проекционных окон рекомендуется разместить по обеим сторонам нормали к центру экрана на одинаковом от нее расстоянии, при наличии трех кинопроекторов рекомендуется оптическую ось среднего кинопроектора совместить с нормалью к центру киноэкрана (ось среднего проекционного окна совпадет с нормалью к центру экрана).
Через центры проекционных окон и центр киноэкрана провести линии, соответствующие положению оптических осей кинопроекторов в горизонтальной плоскости. Относительно этих осей разместить кинопроекторы. В соответствии с размерами противопожарных заслонок вычертить проекционные и смотровые окна со стороны проекционной.
На плане помещений киноаппаратной указать названия отдельных помещений и их площадь. Перегородки между помещениями вычертить толщиной 300 мм;
7) заполнить основной и угловой штампы.
План и разрез зрительного зала с кинопроекционной показаны на рисунках в приложениях 1 и 2.
