Размещение электрораспределительных устройств

Внешний вид электрораспределительных устройств представлен на рисунке:

Электрораспределительные устройства РУК2-1, РУК5-3, РУК 10-7 устанавливаются в кинопроекционной в соответствии с нормами, указанными в табл. 6 и на рис. 6, вдоль левой, правой или задней стен на расстоянии 0,1 м от них таким образом, чтобы с любого рабочего места киномеханика были видны световые сигнальные элементы аппаратуры. Габариты электрораспределительных устройств даны в табл. 12.

Размещение электропитающих устройств источников света кинопроекторов

Электропитающие устройства ксеноновых ламп кинопроекторов 50ВУК-120, 50ВУК-120-1, ВКТ-3 и ВКТ-5 устанавливаются в кинопроекционной по возможности рядом с электрораспределительными устройствами, с которыми они комплектуются, на расстоянии не менее 0,1 м от стены (в противном случае ухудшаются условия охлаждения). Лицевые панели шкафов выпрямителей и распределительных устройств должны находиться в одной плоскости.

Между шкафами выпрямителей и распределительных устройств желательно выдерживать расстояние 0,1-0,2 м. В случае необходимости выпрямители и распределительные устройства могут быть установлены в непосредственной близости друг к другу.

Электропитающие устройства ВКТ-2, БПК-1000Д1, БПК-2 устанавливаются в кинопроекционной под фонарем кинопроектора, так как оба аппарата соединяются друг с другом заводским шлангом определенной длины. Электропитающие устройства ВКТ-10 устанавливаются в агрегатной на расстоянии не менее 0,1 м от стены (в другом случае ухудшаются условия охлаждения) с учетом удобства проведения монтажа с КП-ЗОН и РУК10-7. Габариты электропитающих устройств приведены в табл. 13.

Размещение элементов комплекта противопожарных заслонок

На широкоэкранных киноустановках, оснащенных стационарными кинопроекторами с лампами накаливания и ксеноновыми источниками света, применяется комплект заслонок механического действия ЗПКУ-1. На рис. 12 представлен комплект ЗПКУ-1. Габариты (высота, ширина, глубина) каждой заслонки: 370х380х70 мм, масса-9 кг. Заслонки устанавливаются на передней стене кинопроекционной таким образом, чтобы центры отверстий в стене под проекционные и смотровые окна совпали бы с центрами отверстий окон заслонок.

Для оборудования широкоформатных киноустановок применяется комплект автоматических противопожарных заслонок АЗШ. - Комплект выпускается для двухпостных, трехпостных и четырехпостных киноустановок (табл. 14).

На рис. 13 показаны виды автоматических заслонок АЗШ в трех проекциях.

Устройство 12-ЭПУ-1 устанавливается на передней стене кинопроекционной на расстоянии 1,5-1,75 м от пола до нижнего основания шкафа. Кнопка Е93.604.001 устанавливается на стене около выходной двери из кинопроекционной на расстоянии 1,75 м от пола.

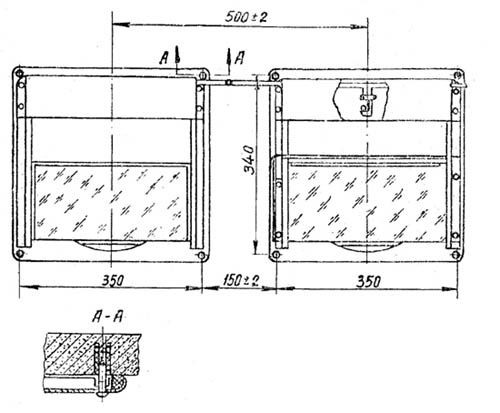

Рисунок 12. Противопожарная кинопроекционная заслонка типа ЗПКУ - 1

Автозаслонка АЗШ устанавливается на передней стене кинопроекционной относительно пробитых в зрительный зал отверстий под проекционные и смотровые окна (см. рис. 6, табл. 7 и 8).
