5. График зал.- пруж., визначення Nдеф.

6. Коефіціент надійності при пластичному руйнуванні (з´єднання II гр.)

, де

- враховує тривалу міцність;

=0,8 відношення тривало діючої частини навантаження до повної розрахункової; K₂=1,42 – враховує розкид експеприментальних означень несучої здатності.

8. Несуча здатність з´єднань II группы N_II=N_деф/K_пл.

9. Высновки. (Вид деформації руйнування; величина зусиль N_деф та N_тимч; несуча здатність N_II; деформація _деф при N_деф і _руйн. при N_тимч; порівняння з теоретичним значенням за нормами T_minN₂).

Лабораторна робота №4 Випробування несиметричного з´єднання на нагелях

Мета роботи:

• встановлення максимальнї несучої здатності N_р та характеру деформації при руйнуванні;

• встановлення верхньої межі області пружної работи N_д за діаграмами;

• оцінка тривалої несучої здатності по N_р або по N_д і тимчасовій характеристиці t;

• визначення взаємних зсувів елементів при навантаженні до руйнування;

• порівняння результатів випробування з розрахунковими величинами, а також загальна оцінка работи з´єднання.

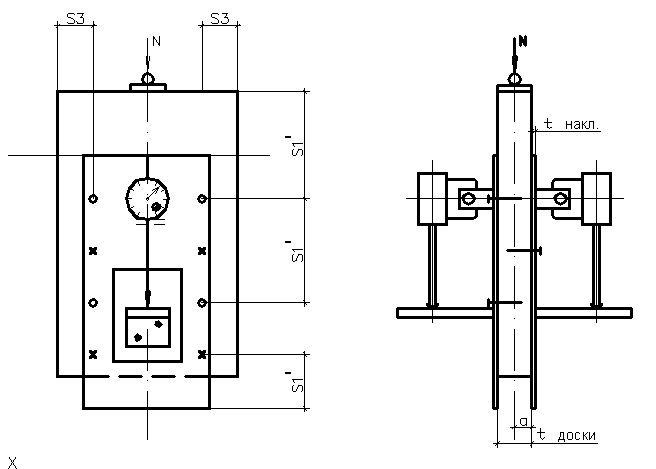

1. Схема випробування та розміри

d_цв = мм; S₁ = мм; t_дошки = мм.

l_цв = мм; S₁¹ = мм;

S₃ = мм; S₁¹¹ = мм;

2. Перевірка відповідності розміщення цвяхів нормам

S₁= мм15d_цв=15. = мм

S₃= мм4d_цв=4. = мм

S^’₁= мм

S^”₁= мм15d_цв=15. = мм

a=l_цв-t_накл-2мм-1,5d_цв=

= мм

a= мм 4d_цв=4 = мм

3. Розрахункова несуча здатність одного зрізу цвяха

3.1. T_зм,а=0,35*а*d_цв= кН

3.2. T_зг,а=2,5d²_гв+0,01*а²=

= кН

3.3. Т_{зг,пружн.осн.}=4 d²_цв= кН

Т_min= кН, тут а= см; d_цв= см

Примітка:

Несучу здатність Т перемножують на m_n/K_W (формула по п.3.1.) і на (формули за п.3.2. и п.3.3.).

- врахування зміни вологості деревини в порівнянні зі стандартною W=12%, m_n – див. табл. 4 норм.

4. Несуча здатність з´єднання

Т_min=n_цв*Т_min= кН, n_цв – кількість цвяхів у з´єданні.

5.Таблиця експериментальних даних, обчислення деформацій

№№цикла	Відлікиза індикатором месдози	Наван таження , КН	Індикатор №1			Індикатор №2			Середнє значення
			Відлік	Деформ.		Відлік	Деформ.		Деформ.
				Повна	Пружна		Повна	Пружна	Повна	Пружна	Залиш кова
1	2	3	4	5	6	7	8	9	10	11	12
1		1,00 2,50
2		1,00 4,00
3		1,00 5,50
4	508 556	1,00 7,000	691 625	66	41	909 878	31	20	48,5	30,5	18
5	508	1,00 8,50	666			898
6		1,00 10,00
7		1,00 11,500
		Nтим.

6. Схеми навантаження та деформації з´єднання приведені на мал. 2 та мал. 3.

Навантаження обтиснення N^”=0,01*N_p

N’-навантаження за цикл N’=0,1*N_p

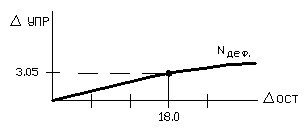

7. Графік _зал.-_пружн., визначення N_д

8. Коефіціент надійності при пластичному руйнуванні (з´єднання ІІгр.)

де - враховує тривалу міцність;

- відношення тривалого діючого до повного розрахункового навантажень; - враховує розкид даних випробувань несучої здатності.

9. Несуча здатність з´єднання IІ групи N_II=N_д/К_пл

10. Висновки

(Вид деформації руйнування; величина зусиль N_д и N_p; несуча здатність N_II; деформація _д и N_д и _р при N_p; порівняння с теоретичним значенням.за нормами ).
