- •Отчёт по лабораторным работам
- •А (подпись) втор: студент гр. То-01-2 /Андриевский п.В./
- •Лабораторная работа №1 Определение термодинамических параметров влажного воздуха.
- •3.1 Построение графической зависимости температуры и влажности атмосферного воздуха от времени года. (Рис.1,2)
- •3.2 Построение температурного поля в зависимости от глубины нейтрального слоя Земли. (Рис.3)
- •3.3 Определение температуры горной породы на заданной глубине. (Рис.4)
- •Лабораторная работа №4(1). Изучение теплового режима капитальных горных выработок.
- •Лабораторная работа №4(2) Изучение теплового режима тупиковой выработки при нагнетательном способе проветривания.
- •Лабораторная работа № 5 Определение температурного поля вкруг щелеобразной выработки.
Лабораторная работа №4(2) Изучение теплового режима тупиковой выработки при нагнетательном способе проветривания.
Цель работы: исследование влияния различных технологических факторов на распределение в воздуховоде и на сквозном участке проветривания тупиковой выработки.
Исходные данные:
Вид транспорта – электровозная откатка
Способ проходки – взрывной
Теплоизоляция в стенках выработки – отсутствует
Воздуховод – металлический
Направление движения воздуха с направление транспортирования – совпадает
Общий вес заряда ВВ 42
Вид ВВ – Игданит
Толщина стенки воздуховода м 0,03
Теплопроводность воздуховода Вт/(м*К) 45
Температура воздуховода в начале выработки град.С 29,1
Объёмный расход воздуха в выработке м3/с 32
Длина тупиковой выработки м 900
Мощность машин и механизмов кВт 42
Коэффициент неравномерности работы 0,7
Мощность точечного источника кВт 40
Продолжительность проветривания начала выработки час 8760
Продолжительность проветривания конца выработки час 20
Длина призабойного пространства м 12
Время проветривания выработки после взрыва 0,5
Коэффициент доставки воздуха 0,7
Диаметр воздуховода 0,6
Мощность двигателя вентиляционной установки кВт 30
Общая мощность машин и механизмов кВт 112
Относительная влажность в начале (конце) выработки 0,8
Относительная влажность в забое 0,85
Задание №1.(Рис.1.поз.1)
Мощность всех источников тепла =0, в том числе и холодильных установок.
Задание №2.(Рис.1.поз.3)
Мощность холодильных установок=0.
Задание №3.(Рис.1.поз.6)
Подбирается мощность холодильных установок таким образом, чтобы температура воздуха на выходе из воздуховода находилась в промежутке 0С.
Рис.1. Изменение температуры по длине
тупиковой выработки
Рис.2. Принципиальная схема проветривания
выработки
Лабораторная работа № 5 Определение температурного поля вкруг щелеобразной выработки.
5.1 Определение коэффициента теплоотдачи
Исходные данные:
Высота: 12 м
Ширина: 20 м
Коэффициент шероховатости выработки: 1,3
Плотность воздуха: 1,31 кг/м3
Скорость движения воздуха: 2,6 м/с
Коэффициент теплоотдачи: 6,12
5.2 Зависимость коэффициента теплоотдачи от скорости движения воздуха (Рис.1)
Исходные данные:
Скорость начальная: 0,25 м/с
Скорость конечная: 11,5 м/с
Рис.1. Влияние скорости воздуха на
коэффициент теплоотдачи
5.3 Температурное поле, как функция расстояния (Рис.2)
Исходные данные:
Температура воздуха: 8,7
Температура пород: 53
Значения расстояния м 4
м 5
м 6
Рис.2. Температурное поле как функция
расстояния
температурное поле на расстоянии 4 м
температурное поле на расстоянии 5 м
температурное поле на расстоянии 6 м
5.4 Температурное поле, как функция времени (Рис.3)
Исходные данные:
Температура воздуха: 8,7
Температура пород: 25
Значения времени ч 2190
ч 4380
ч 8760
Рис.3. Температурное поле как функция
времени
температурное поле для времени ¼ года
температурное поле для времени ½ года
температурное поле для времени 1 год

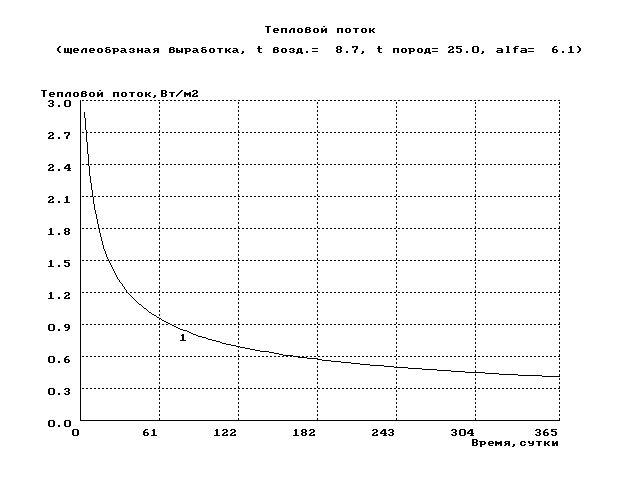

5.5 Тепловой поток (Рис.4)
Рис.4. Тепловой поток
