Структурная схема эта.
Любой ЭТА обязательно содержит следующие узлы.
Диодный мост. Исключает влияние полярности напряжения линии на полярность включения ТА.
Вызывное устройство ВУ. Принимает переменный индукторный ток вызова с АТС и преобразует его в звуковой сигнал.
Схема «Отбой». Осуществляет начальную установку ИС НН, т.е. либо запрещает, либо разрешает набор номера.
Схема питания. Обеспечивает питание ИС НН во время набора номера и питание ОЗУ в дежурном режиме. Когда ТА отключен от линии, питание осуществляется от дополнительного элемента питания.
Клавиатура. Является датчиком импульсов для ИС НН.
Времязадающие элементы генератора. Определяют частоту тактового генератора, от которой зависят все временные параметры набора номера – частота набора, межсерийное время, длительность импульсов.
ИС НН. Выполняет функции:
- опрос клавиатуры;
- формирование сигналов набора номера, которые управляют работой импульсного ключа;
- формирование сигнала управления разговорным ключом;
- запоминает последний или несколько номеров.
8. Электронные ключи. Разговорный ключ открыт во время разговора, а во
время набора номера закрывается и отключает разговорный узел.
Импульсный ключ во время разговора закрыт, а во время набора номера
периодически открывается, создавая импульсы набора.
В некоторых ЭТА разговорный узел отсутствует, а его функции
выполняет импульсный ключ.
9. Разговорный узел. Содержит МК, ТК, их усилители и противоместную
схему.
Взаимодействие узлов эта.
Дежурный режим. На линейных зажимах напряжение 60В. На корпус подается «-», а на вход схемы ЭТА «+». К линии подключено вызывное устройство, которое готово к приему вызова. Схема «Отбой» запрещает набор номера с клавиатуры, подавая «высокий» уровень напряжения на вход HS ИС НН. Схема питания подпитывает ОЗУ ИС НН.
Исходное состояние. При снятии МТТ переключатель подключает схему ЭТА к линии, а ВУ от линии отключает. На линейных зажимах устанавливается напряжение 5-15В (в зависимости от марки ТА и длины линии). Схема «Отбой» осуществляет начальную установку ИС НН, т.е. переводит ИС НН в режим готовности к набору номера. При этом ИС НН вырабатывает сигналы управления ключами: ИК остается закрытым, а РК открывается и подключает разговорный узел к линии. Абонент слышит сигнал «Ответ станции» и приступает к набору номера.
Набор номера. При нажатии кнопок клавиатуры создаются сигналы, управляющие работой ключей: РК закрывается и отключает РУ; ИК периодически открывается и закрывается, посылая в линию импульсы.
Разговор. После набора номера устанавливается разговорное состояние: ИК закрывается, а РК вновь открывается, подключая к линии РУ.
Отбой. При положенной на ТА МТТ схема переходит в дежурный режим.
Если нажата кнопка отбой, то схема переходит в исходное состояние, минуя дежурный режим.
ЭМК

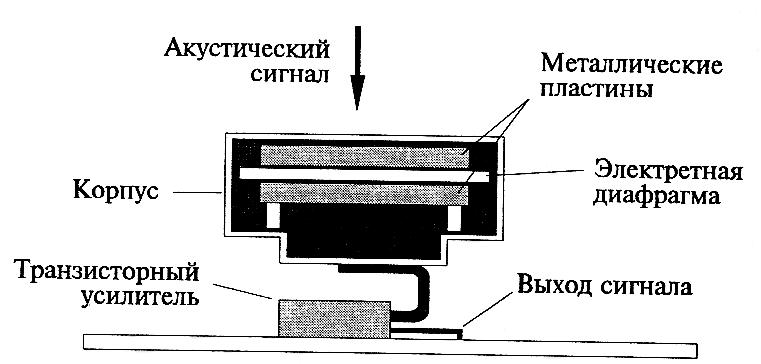

В ЭМК используется мембрана из специального диэлектрика в виде диафрагмы, которая с одной стороны покрыта тонким слоем металла – электрета. Электрет обеспечивает постоянный заряд, который сохраняется в течение долгого времени (более 30 лет).
Диафрагма закреплена между двух металлических пластин или колец, образуя конденсатор.
Когда на мембрану воздействуют звуковые колебания, емкость конденсатора изменяется с частотой этих колебаний. В электрической цепи появляется переменный ток той же частоты, и напряжение на выводах МК изменяется.
ЭМК может иметь два или три вывода. У ЭМК с двумя выводами выход выполнен по схеме усилителя с открытым стоком.
Недостатки ЭМК.
Выходной сигнал имеет низкий уровень. Для устранения этого недостатка на выходе ЭМК устанавливается усилитель.
Большое выходное сопротивление. Для уменьшения выходного сопротивления в корпус микрофона встраивается истоковый повторитель на полевом транзисторе с р-п переходом. Сопротивление ЭМК будет равно 3-4 кОм и потери сигнала уменьшатся.
Достоинства ЭМК.
Малые габариты.
Низкий уровень собственных шумов.
Высокая надежность и качество.
Большой срок службы.
