«Исследование транзисторного каскада с оэ»
Цель работы: изучение принципа действия и определение основных параметров транзисторного каскада по схеме с ОЭ в пакете Multisim.
Содержание работы.
1. Собрать схему транзисторного каскада с ОЭ и задать параметры компонентов.
2. Настроить режим
покоя каскада по осциллограмме выходного
сигнала (
).
3. В режиме покоя определить рабочую точку каскада в анализе по постоянному току (DC operating point).
4. Получить АЧХ и ФЧХ в анализе по переменному току.
5. С помощью курсоров определить полосу пропускания усилителя.
Пояснения к работе.
См. методические указания №973, Лабораторная работа № 5.
Порядок выполнения работы.

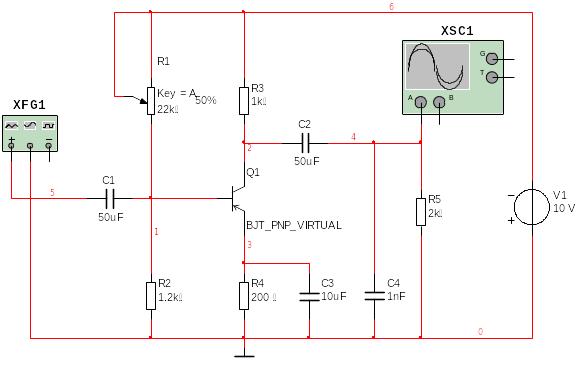

Собрать схему рис. 5.1 с виртуальным биполярным транзистором BJT PNP VIRTUAL. Компонент R1 – POTENTIOMETR_VIRTUAL – виртуальный потенциометр. На вход усилителя подается сигнал от функционального генератора (FUNCTIONAL GENERATOR), к выходу подключен осциллограф (OSCILLOSCOPE).
Отредактировать параметры модели транзистора, задавая коэффициент передачи тока базы (beta forward - BF) по формуле:
BF=X*10+40,
где Х – номер рабочего места.
Рисунок 5.1.

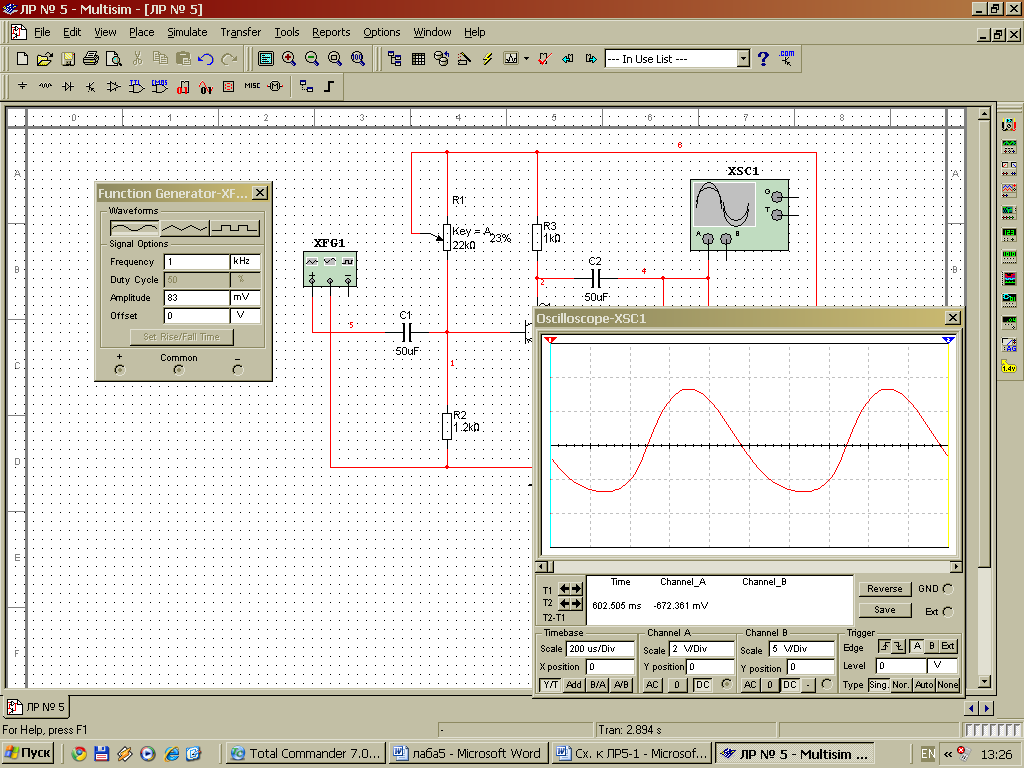

Включить эмуляцию схемы (Simulate – Run или F5). По форме выходного сигнала на осциллограмме настроить режим покоя каскада с помощью потенциометра R1 и изменяя величину амплитуды входного сигнала, добиваясь максимальной амплитуды неискаженного синусоидального сигнала. (См. рис. 5.2).
Рисунок 5.2.

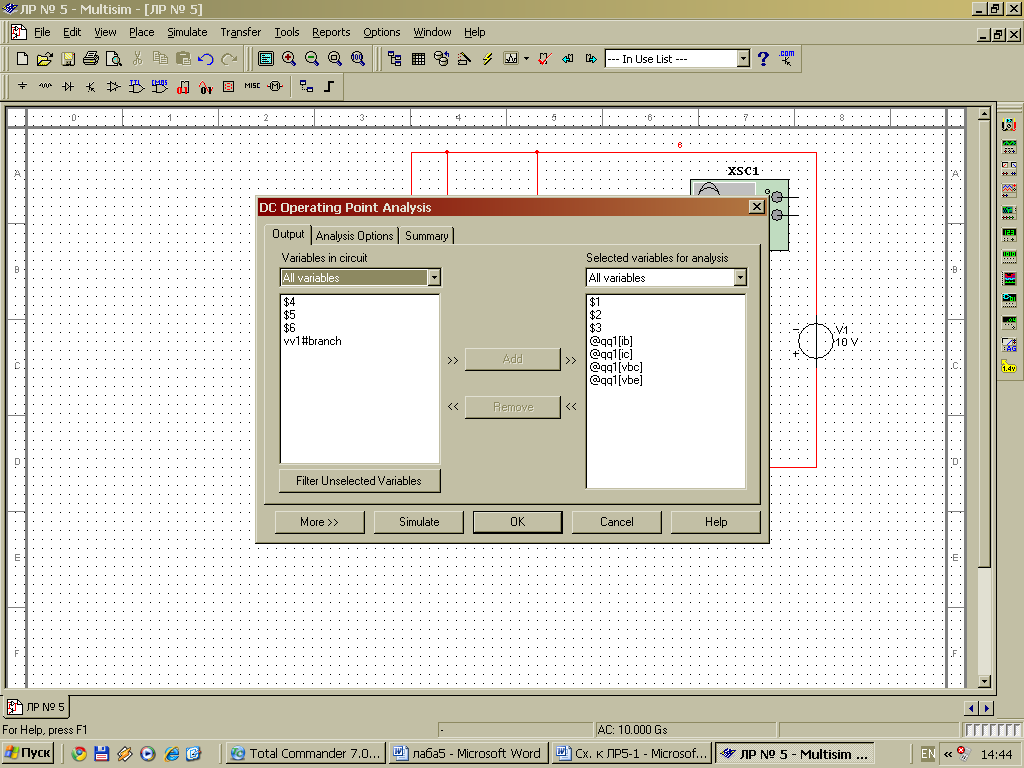

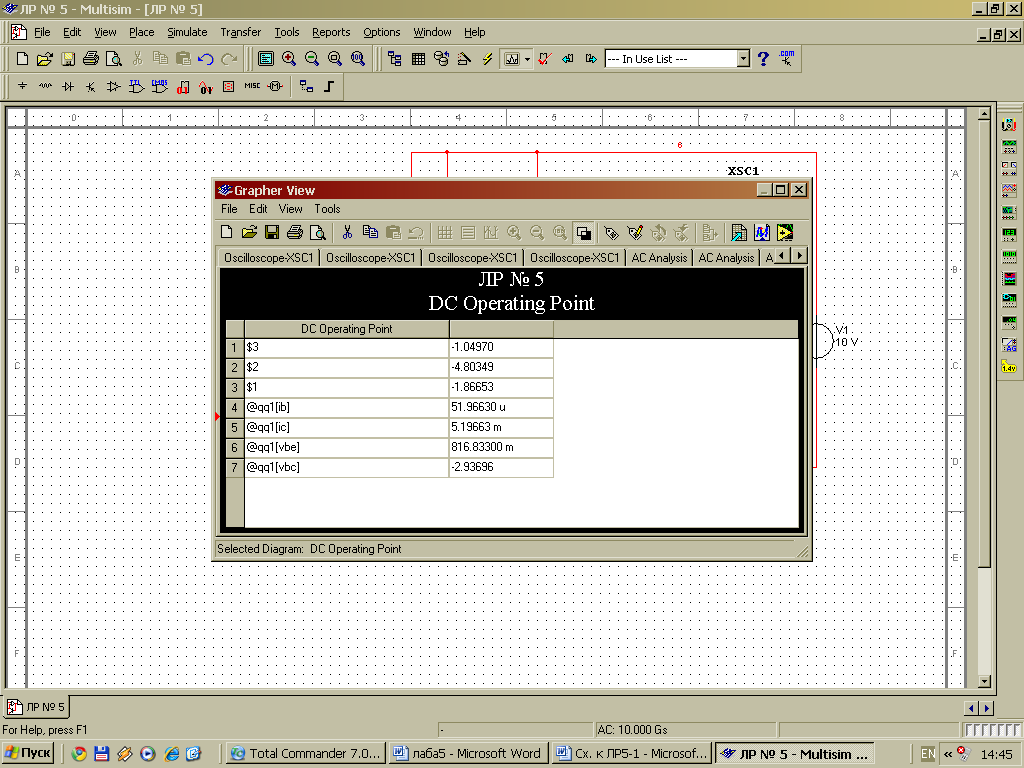

С помощью функции анализа DC Operating Point определить параметры транзистора в режиме покоя. Настройки DC Operating Point см. рис. 5.3.
Рисунок 5.3.

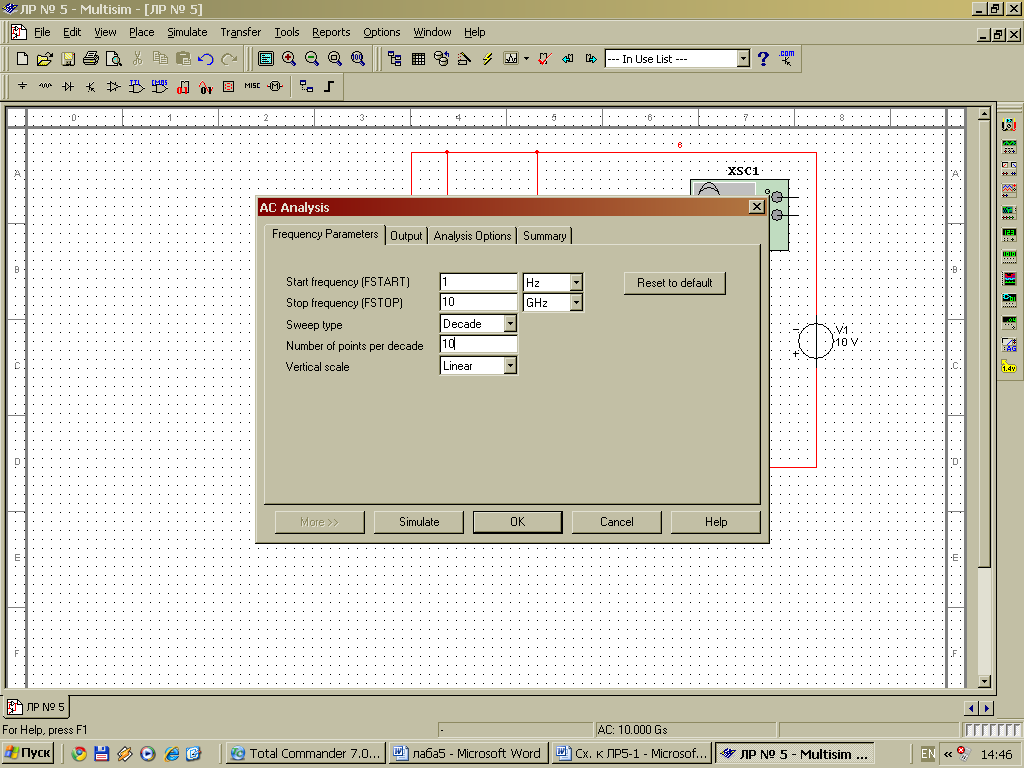

Произвести настройку параметров функции анализа AC Analysis для получения графиков АЧХ и ФЧХ. (См. рис. 5.4).
Рисунок 5.4.
Запустить анализ AC Analysis, нажав «Simulate» (см. рис. 5.5).
Рисунок 5.5.

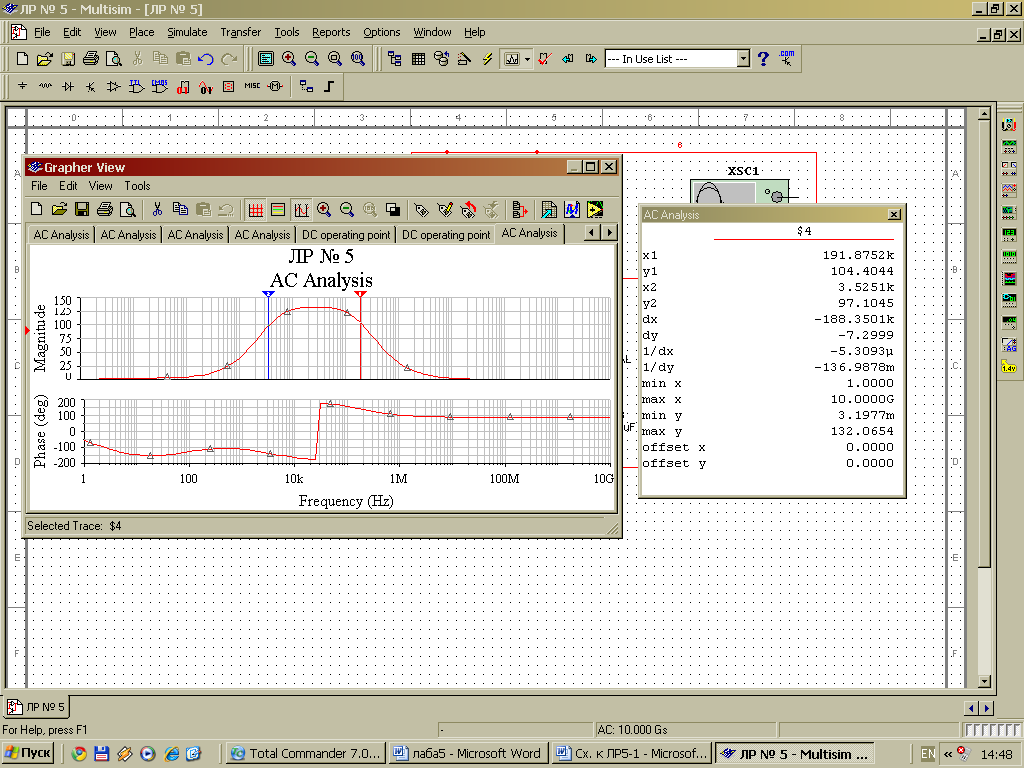

На основании полученной АЧХ (см. рис. 5.5) определяем полосу пропускания усилителя ∆f. Полосой пропускания называется интервал частот, в пределах которого коэффициент усиления снижается не ниже уровня 0,707Kср, где Kср – коэффициент усиления на средних частотах (является максимальным). С помощью курсоров находим полосу пропускаемых частот ∆f =dx.
Содержание отчета.
Схема усилителя.
Осциллограмма выходного напряжения усилителя и параметры транзистора в режиме покоя.
АЧХ и ФЧХ каскада.
Расчет полосы пропускания каскада.
Анализ полученных результатов и выводы по лабораторной работе.
Лабораторная работа № 7а
«Исследование усилителя постоянного тока в виртуальной лаборатории»
Цель работы: изучение принципа действия усилителя постоянного тока (УПТ) на дифференциальном транзисторном каскаде, определение его основных характеристик в пакете Multisim.
Содержание работы.
1. Подготовка схем к исследованиям.
2. Получение амплитудных характеристик 2-х вариантов схемы УПТ.
3. Определение коэффициента усиления УПТ.
Порядок выполнения работы.

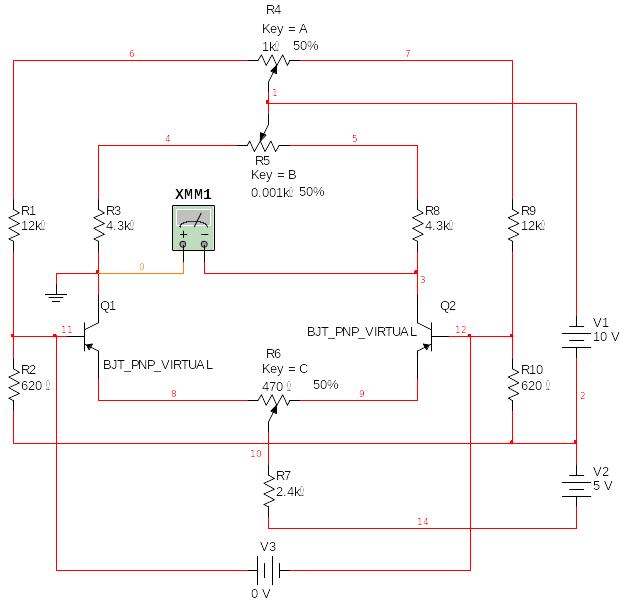

1. Нарисовать в редакторе Multisim схему УПТ.
Р
ис.
7.1
Задать параметры модели виртуальных транзисторов в соответствии с номером рабочего места: BF = (50 + 10 ∙ X).

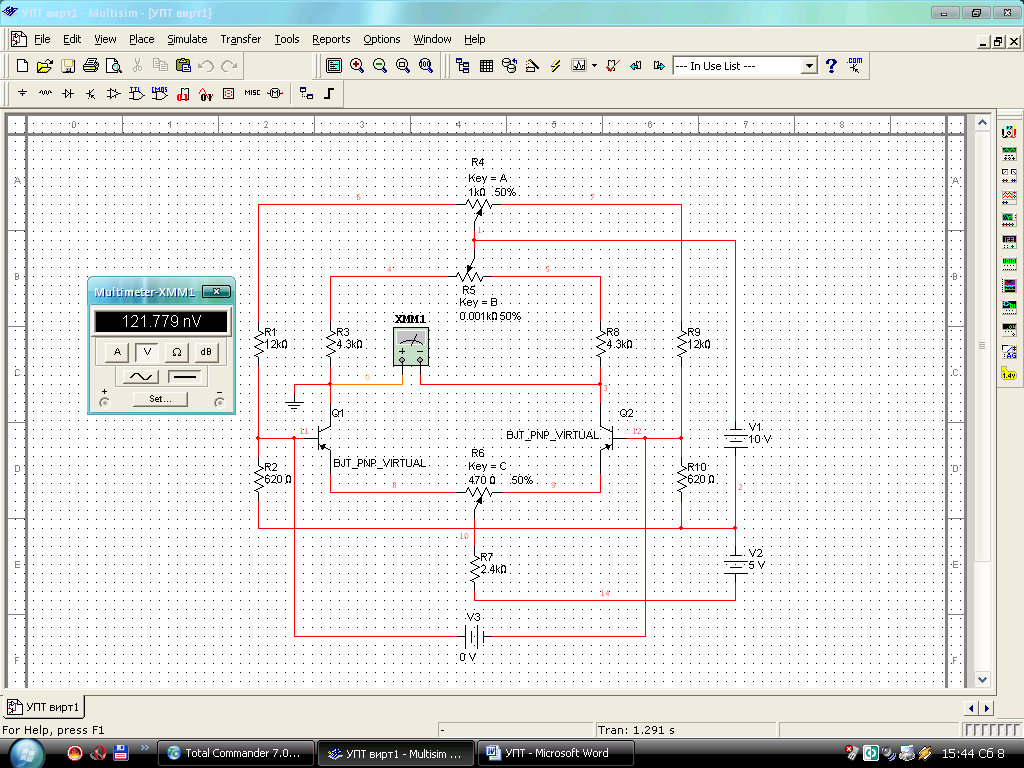

На рис.7.1 резистор R5 = 0. Проверяем выходное напряжение с помощью мультиметра ХММ1 см. рис. 7.2.
Выходное напряжение бесконечно мало, им можно пренебречь.
Рис. 7.2
2. Получаем
амплитудную характеристику, используя
команду DC
Sweep.

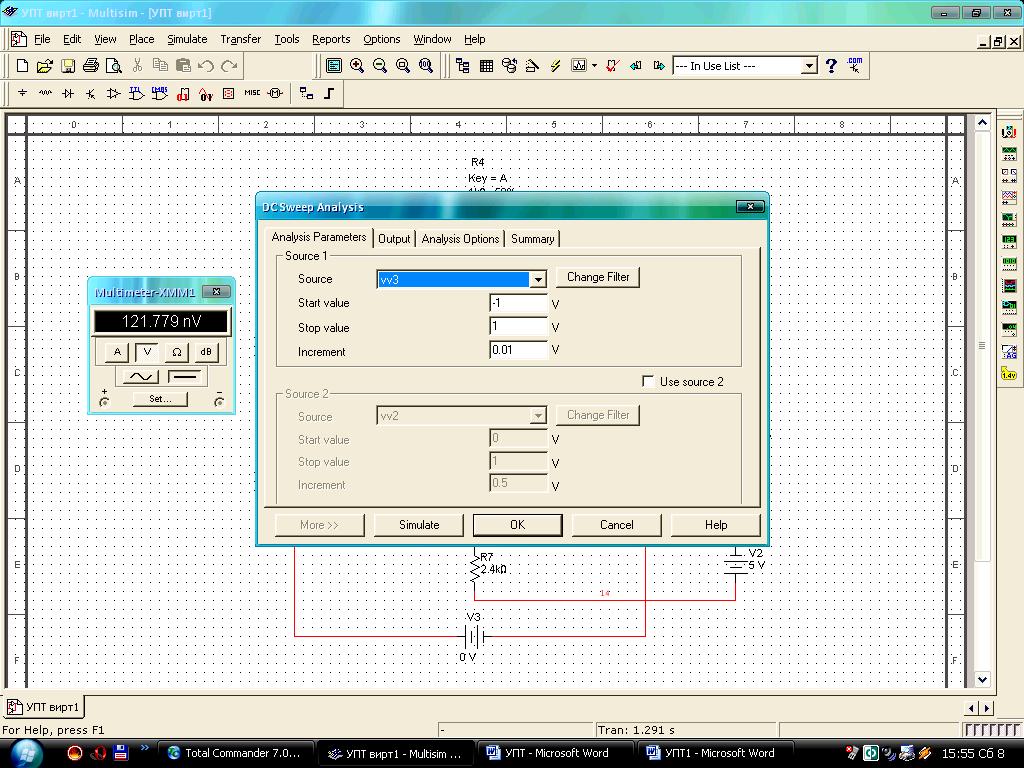

Настройки см. рис. 7 .3.

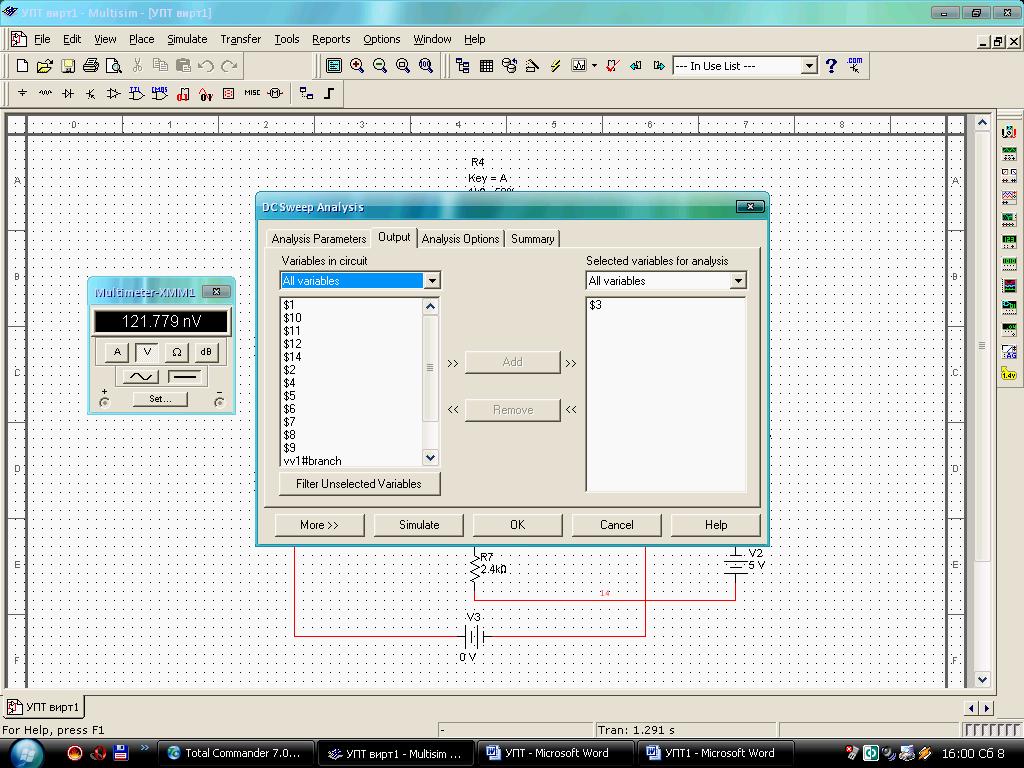

Рис. 7.3.

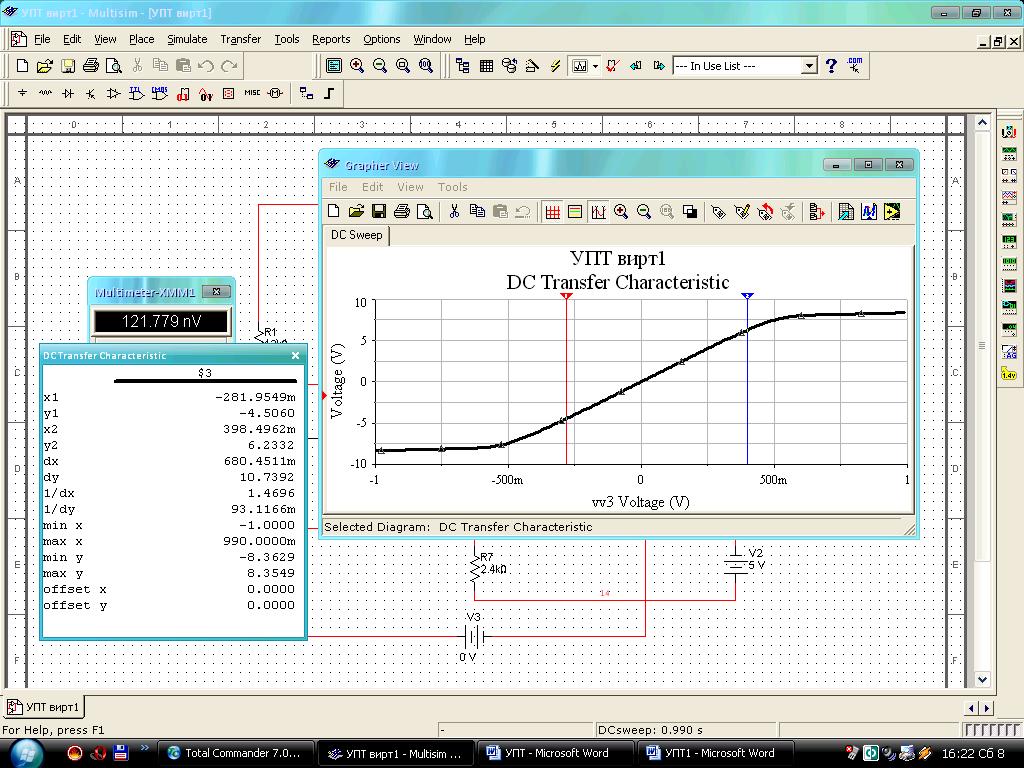

Амплитудная характеристика будет иметь вид (см. рис. 7.4):
Рис. 7.4.
3. Определяем
коэффициент усиления:
4. Повторяем исследования п.1 – 3 для II варианта схемы. Во втором варианте схемы резистор R5 = 2,2 кОм, а резистор R6 = 0.
Содержание отчета.
Схема исследования УПТ.
Графики амплитудных характеристик.
Расчет коэффициента усиления.
Выводы по работе.
