Резонанс токов.

В электротехнике под резонансным режимом работы цепей переменного тока понимают режим, при котором сопротивление цепи является чисто активным. По отношению к источнику питания элементы цепи ведут себя в резонансном режиме как активное сопротивление, поэтому ток и напряжение в неразветвленной части цепи совпадают по фазе.

В электрической цепи при параллельном соединении двух ветвей, когда в одной ветви включены элементы R₁ и L, а в другой R₂ и C, может устанавливаться режим резонанса токов, при котором ток в неразветвленной части цепи будет совпадать по фазе с напряжением.

Резонансная частота при резонансе токов определяется формулой:

₀ = ( 1 / LC )^1/2((L/C - R₁²)/(L/C - R₂²))^1/2.

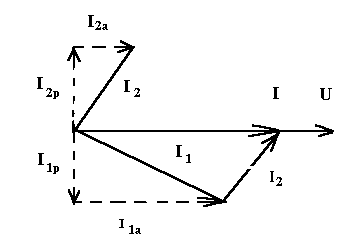

Отсюда следует, что состояние резонанса токов в цепи можно получить изменением частоты источника или изменением параметров цепи L, C, R₁, R₂. Векторная диаграмма, соответствующая резонансу токов имеет вид:

При резонансе токов реактивный ток замыкается в кольце, образуемом индуктивностью и емкостью, а провода, соединяющие колебательный контур с источником энергии, и самый источник полностью разгружается от реактивного тока.

В режиме резонанса токов рассматриваемая цепь ведет себя по отношению к источнику питания так, как будто она состоит только из элементов с активной проводимостью. В действительности же в параллельных ветвях с реактивными элементами могут протекать токи, даже превышающие полный ток, протекающий в источнике питания. Но эти токи всегда противоположны по фазе друг другу. Это означает, что через каждую четверть периода происходит обмен энергиями между магнитным полем катушки индуктивности и электрическим полем конденсатора, который поддерживается напряжением источника питания.

При резонансе токов токи в ветвях могут превосходить ток в неразветвленной части цепи не только при резонансе, но и с приближением к нему. Поэтому резонанс при параллельном соединении элементов называют резонансом токов.

Резонанс токов в отличие от резонанса напряжений - явление, безопасное для электрических установок. Большие токи в ветвях при резонансе токов возникают лишь в том случае, если созданы большие реактивные проводимости ветвей - установлены большие батареи конденсаторов, мощные реактивные катушки.
