8.3 Порядок выполнения работы

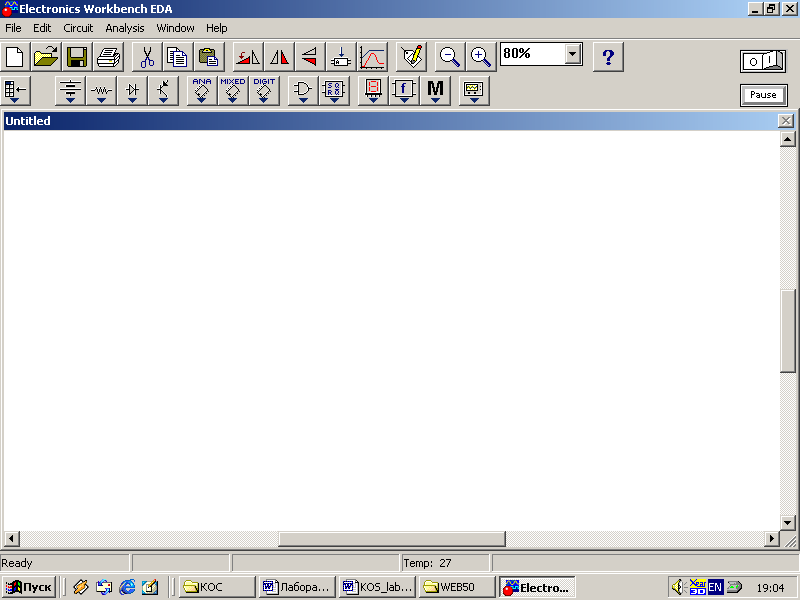

8.3.1 Элементы графического интерфейса
Интерфейс EWB подобен реальному рабочему месту разработчика электронных схем. Окно Electronics Workbench v 5.12 условно разделяется на следующие составляющие: меню, кнопочная панель, поле масштабирования модели, рабочее пространство (workspace), кнопка включения/выключения моделирования схемы (тумблер).
Самая большая центральная область - рабочее пространство - место, где собирается и тестируется схема. Все действия, необходимые для работы в пакете EWB, такие как перемещение элементов схемы, соединение элементов между собой, перемещение по рабочей области экрана и линейке элементов осуществляются с помощью манипулятора типа "мышь", что существенно облегчает работу с пакетом.
8.3.2 Использование меню программы ewb
Любую команду EWB вы можете выбрать из следующих пунктов меню:
File (Файл) - это меню ориентировано на работу с файлами, в которых сохраняется модель:
New -эта команда открывает новое окно для создания новой схемы;
Open - эта опция открывает уже существующий файл со схемой;
Save - эта команда используется для сохранения измененных и вновь созданных схем в файле;
Save As - для сохранения схемы под другим именем используется команда Save As (Сохранить как ...);
Revert to Saved - эта команда используется для восстановления исходного состояния открытой схемы из файла, в котором она последний раз сохранялась;
Import - выбор этой опции приводит к открытию диалогового окна Import..., которое служит для импортирования (открытия) файлов SPICE, имеющие расширение (.NET или .CIR) и их конвертирование в схему;
Export -выбор этой опции приведет к появлению окна Export..., которое дает возможность сохранить файл схемы под любым из следующих расширений: .NET, .CIR, .SCR, .CMP, .PLC с изменением формата с целью его последующей доступности для других приложений и программ, базирующихся на моделировании и исследовании электронных моделей: SPICE, OrCad PCB 386, Tango, Eagle, Protel, Layo1, Ultimate.
Print - эта команда используется в выборе данных для печати на принтер;
Print Setup - настройка печати;
Install - используется для установки дополнительных программ работающих совместно с Electronics Workbench
Edit (Редактирование) - это меню служит для редактирования модели, многоразового размножения ее элементов или совокупности элементов. В этом меню работа в основном производится с буфером обмена:
Cut (Вырезать), Copy (Копировать), Paste (Вставить), Delete (Удалить), Select All (Выбрать все), Copy as Bitmap (Копировать как ВМР), Show Clipboard (Показать буфер)
Circuit (Схема) – это меню, в котором находятся основные команды и опции, отвечающие за внешний вид модели (система обозначений элементов, узлов и т.д.):
Rotate (Вращение), Flip Horizontal (Горизонтальный перенос), Flip Vertical (Вертикальный перенос), Component Properties...(Свойства компонента), Create Subcircuit...(Создать подсхему), Zoom In (Раскрыть), Zoom Out (Закрыть), Schematic Options...(Опции схемы)
Analysis (Анализ) - команды и опции этого меню устанавливают характер и метод исследования (моделирования) модели:
Activate (Активизация), Pause (Пауза), Stop (Останов), Analysis Options (Опции анализа), DC Operating Point (Рабочая точка постоянного тока), AC Frequency(Частота переменного тока)
Window (Окно) - содержит команды управления наиболее рациональным расположением рабочих окон:
Arrange (Упорядочить), Circuit (Схема), Description (Описание).
Help (Справка) - это меню содержит необходимую справочную информацию:
