Огляд сучасних вантажопідйомних машин
Технічний нагляд за ВПМ.
Основні терміни та визначення ВПМ.
Конструктивні різновиди ВПМ та їх сфера застосування
Навантаження у ВПМ.
Режими роботи кранових механізмів та кранів.
Гнучкі підйомні елементи: вантажні, чалочні та тягові. Сталеві дротяні канати та ланцюги - конструкція, розрахунок, різновиди.
Основні терміни та визначення вантажопідйомних машин
\ В народному господарстві з 1979 р. застосовуєтьс ГОСТ СT CЭВ 723-77 “Техника безопасности. Краны грузоподъёмные. Термины и определения”. Стандарт установлює терміни і визначення, які відносяться до вантажопідйомних кранів та їх параметрів. При подальшому вивченні дисципліни „Підйлмно-транспортні машини” важливо знати основні терміни та визначення вантажопідйомних машин.
Вантажопідйомний кран - машина циклічної дії, призначена для підйому й переміщення в просторі вантажу, що утримуються вантажозахватним органом.
Робочими рухами кранів є підйом та опускання вантажу, зміна вильоту гака, поворот стріли в плані, пересування крана.
Конструктивна маса - маса крана без баласта й противаги в незаправленому стані (тобто без палива, мастильних матеріалів. води тощо). Для стрілових кранів приймається з основною стрілою та баластом
Загальна маса - повна маса крана з баластом й противагою у закріпленому стані
Навантаження на колесо (при роботі крана) - найбільше вертикальне навантаженя на ходове колесо від загальної маси крана та вантажу. При транспортуванні крана - найбільше вертикальне навантаженя на ходове колесо від загальної маси крана (без вантажу) у транспортному положенні.
Навантаження на вісь - найбільше вертикальне навантаженя на вісь від загальної маси крана та вантажу. При транспортуванні крана - найбільше вертикальне навантаженя на вісь від загальної маси крана (без вантажу) у транспортному положенні.
Радіус заокруглення кранового шляху – найменший радіус заокруглення осі внутрішньої рейки.
Радіус поворота – найменший радіус кола, описаного зовнішнім переднім колесом крана при повороті.
a)
|
б)
|
Задній габарит - найбільший радіус поворотної частини крана зі сторони, протилежній стрілі
Рівень стоянки крана - горизонтальна поверхня основи чи поверхня головок рейок, на яку установлений вантажопідйомний кран та від якої ведеться розрахунок геометричних параметрів по висоті. Для кранів, в яких опори розташовані на різній висоті рівень стоянки визначається по поверхні, на яку опирається нижня опора
Висота підйому - відстань по вертикалі від рівня стоянки (для кранів стрілового типу, козлових та кранів з несучими канатами) чи від рівня підлоги (для мостових кранів та кранів штабелерів) до опорної поверхні вантажозахватного органа у верхньому робочому положенні
Глибина опускання - відстань по вертикалі від рівня стоянки для кранів стрілового типу, козлових чи від рівня підлоги (для мостових кранів) до опорної поверхні вантажозахватного органу, що знаходиться в крайньому нижньому положенні.
а) |
б) |
|
|
Колія - відстань між повздовжніми осями, що проходять через середину опорних поверхонь ходового пристрою крана (візка).
База - відстань між вертикальними осями передніх та задніх коліс чи балансирних візків.
а)
-
б)
в)
Проліт - відстань по горизонталі між осями рейок для кранів мостового типу та кранів з несучими канатами.

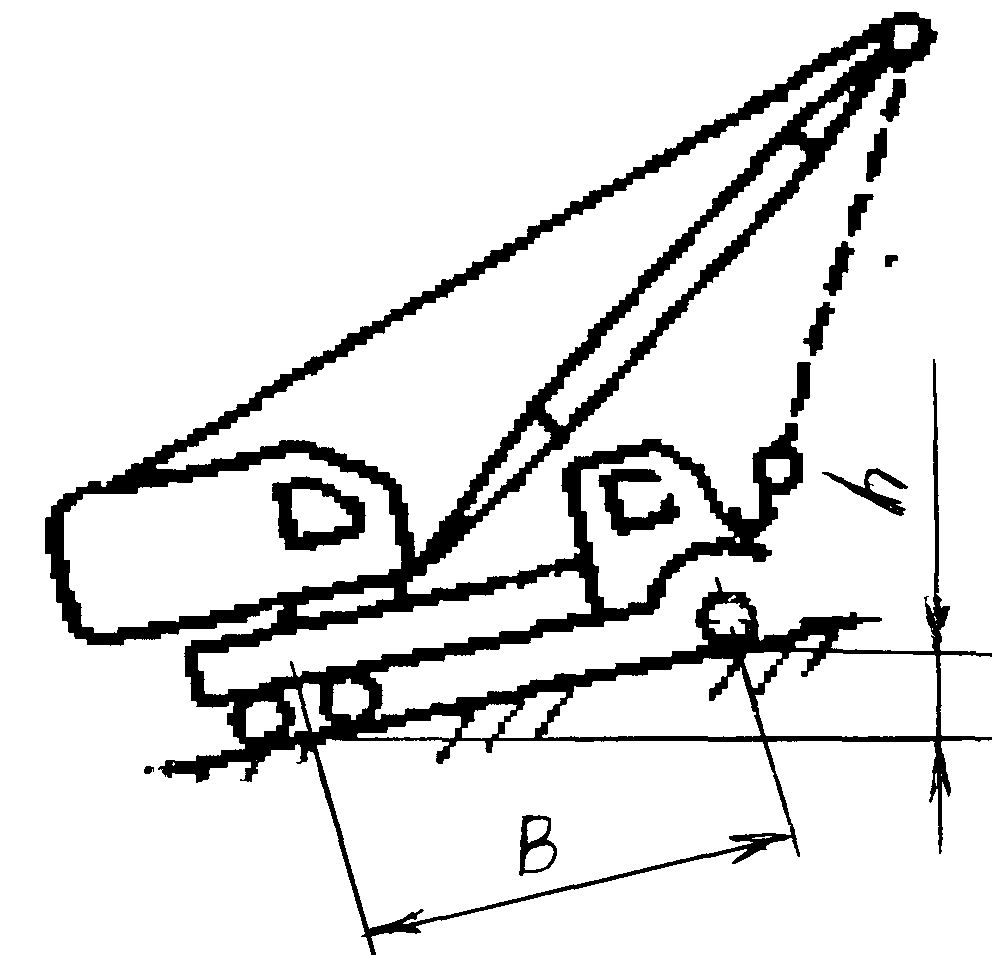

Уклон шляху
- відношення різниці рівнів двох точок
шляху, що знаходяться на відстані, рівній
базі крана
,
до бази
Вантажопідйомність крана. Розрізняють масу і вагу вантажу, що підіймають. Маса вантажу вимірюється в кг чи тонах і характеризує його інерційні та гравітаційні властивості і не залежить від прискорення вільного падіння. Вага вантажу - це сила притягування вантажу до землі, вимірюється в ньютонах (Н), кілоньютонах (кН) чи меганьютонах (МН) й визначається за формулою
де G - маса вантажу;
g=9.81 м/с2 - прискорення вільного падіння.
Номінальна
вантажопідйомність
включає
найбільшу допустиму вагу вантажу, на
підйом якої розрахована вантажопідйомна
машина. До харатеристики вантажопідйомності
також включають і вагу вантажозахватних
органів (грейфера. траверси, електромагніта).
Корисна
вантажопідйомність
крана
визначається за формулою
,
де
-
коефіцієнт використання номінальної
вантажопідйомності
.
Для кранів обладнаних грейферними
вантажозахватними органами прмймають
=
0,4...0,6; для ківшевих -
=
0,7...0,8; для гакових
=
0,90...0,95.
Виліт - відстань по горизонталі від осі обертання поворотної частини крана до вертикальної осі вантажозахоплюючого органа при установці вантажопідйомного крана на горизонтальній площині.
Зміна вильоту - переміщення вантажозахватного органа шляхом підйому чи опускання стріли, подовження чи скорочення стріли, а також переміщення вантажного візка вздовж стріли.
Вантажний момент - момент, що відповідає добуткові вантажопідйомності крана на виліт
Вантажна й висотна характеристика крана. Кожна модель стрілового крана забезпечується вантажо-висотними характеристиками, які являють собою залежність вантажопідйомності від висоти підйому й вильоту гака й використовуються при підборі крана для конкретних умов виробництва.
