Значения допусков, мкм

Интервал размеров, мм	Квалитет
	01	0	1	2	3	4	5	6	7
До 3	0,3	0,5	0,8	1,2	2	3	4	6	10
Св. 3 до 6	0,4	0,6	1	1,5	2,5	4	5	8	12
Св. 6 до 10	0,4	0,6	1	1,5	2,5	4	6	9	15
Св. 10 до 18	0,5	0,8	1,2	2	3	5	8	11	18
Св. 18 до 30	0,6	1	1,5	2,5	4	6	9	13	21
Св. 30 до 50	0,6	1	1,5	2,5	4	7	11	16	25
Св. 50 до 80	0,8	1,2	2	3	5	8	13	19	30
Св. 80 до 120	1	1,5	2,5	4	6	10	15	22	35
Св. 120 до 180	1,2	2	3,5	5	6	12	18	25	40
Св. 180 до 250	2	3	4,5	7	10	14	20	29	46
Св. 250 до 315	2,5	4	6	8	12	16	23	32	52
Св. 315 до 400	3	5	7	9	13	18	25	36	57
Св. 400 до 500	4	6	8	10	15	20	27	40	63

Продолжение табл. 1.2.

Интервал размеров, мм	Квалитет
	8	9	10	11	12	13	14	15	16	17
До 3	14	25	40	60	100	140	250	400	600	1000
Св. 3 до 6	18	30	48	75	120	180	300	480	750	1200
Св. 6 до 10	22	36	58	90	150	220	360	580	900	1500
Св. 10 до 18	27	43	70	110	180	270	430	700	1100	1800
Св. 18 до 30	33	52	84	130	210	330	520	840	1300	2100
Св. 30 до 50	39	62	100	160	250	390	620	1000	1600	2500
Св. 50 до 80	46	74	120	190	300	460	740	1200	1900	3000
Св. 80 до 120	54	87	140	220	350	540	870	1400	2200	3500
Св. 120 до 180	63	100	160	250	400	660	1000	1600	2500	4000
Св. 180 до 250	72	115	185	290	460	720	1150	1850	2900	4600
Св. 250 до 315	81	130	210	320	520	810	1300	2100	3200	5200
Св. 315 до 400	89	140	230	360	570	890	1400	2300	3600	5700
Св. 400 до 500	97	155	250	400	630	970	1550	2500	4000	6300

Примечание. Для размеров до 1 мм квалитеты от 14 до 17 не применяются.

3. Интервалы диаметров. Система допусков и посадок ИСО предусматривает 13 интервалов размеров (диаметров) от 1 до 500 мм, в пределах которых значения допусков устанавливаются постоянными (табл. 1.2.).

4. Ряды допусков (квалитеты). Допуски системы ИСО стандартизованы в виде 19 рядов, называемых квалитетами.

Квалитет  это совокупность допусков, изменяющихся в зависимости от номинального размера так, что уровень точности для всех номинальных размеров остается одинаковым.

Обозначаются квалитеты таким образом: IT01, IT0, IT1, IT2, IT3, …IT16, IT17.

Допуски увеличиваются при переходе от одного квалитета к другому по геометрической прогрессии со знаменателем 1,6.

Строгого разграничения областей применения различных квалитетов нет, но преимущественно используются также квалитеты:

IT01…IT1 для концевых мер длины;

IT2…IT5 для калибров и особо точных изделий;

IT6…IT12 для сопрягаемых размеров;

IT13…IT17 для несопрягаемых размеров.

Каждый квалитет может быть достигнут различными способами обработки, но из них назначают обычно экономические технологические процессы, дающие наименьшую себестоимость изготовления. В машиностроении для окончательной обработки наиболее распространены квалитеты IT6 и IT7.

5. Ряды основных отклонений. Положение поля допуска относительно нулевой линии определяется основным отклонением, т.е. ближайшим к нулевой линии, соответствующей номинальному размеру. Системой допусков ИСО установлены 28 основных отклонений для отверстий и валов, каждое из которых обозначается одной или двумя латинскими буквами, прописной – для отверстий и строчной  для валов.

Р и с. 1.7. Основные отклонения отверстий (а) и валов (б) в системе ИСО

На рисунке 1.7. показано схематично положение допусков, определяемое основными отклонениями. Второе отклонение зависит от значения поля допуска.

Буквой H обозначается нижнее отклонение отверстия, равное нулю, а буквой h  верхнее отклонение вала, равное нулю. Следовательно, основное отверстие в системе отверстия обозначается H, а основной вал в системе вала – h.

Отклонения с А до Н (с a до h) предназначены для образования полей допусков в посадках с зазорами, с J до N (с j до n)  в переходных посадках, с P до ZC (с p до zc)  в посадках с натягами.

Принципиально допускаются любые сочетания полей допусков отверстия и вала любых квалитетов, что позволяет иметь тысячи различных посадок, в чем нет необходимости. Поэтому национальные и региональные системы допусков вводят ограничения и устанавливают основные и дополнительные ряды рекомендуемых посадок, а некоторые основные отклонения из системы ИСО исключают полностью.

Особенностью Единой системы допусков и посадок (ЕСДП) является то, что из основного ряда полей допусков выделен более узкий ряд полей допусков для предпочтительного применения (они указаны в таблицах буквенным обозначением, заключенным в рамку), позволяющий в наибольшей степени унифицировать изделия и технологическую оснастку.

Разрешается применять любое поле допуска. Однако для предотвращения необоснованного многообразия в допусках и посадках и повышения экономических показателей в первую очередь следует применять предпочтительные поля допусков и посадок (табл. 1.3. и 1.4).

1.2.5. Обозначение на чертежах посадок, квалитетов

и предельных отклонений

Положение относительно нулевой линии и значение поля допуска зависят соответственно от основного отклонения и квалитета, поэтому на чертежах поля допусков в буквенном виде условно обозначаются латинской буквой и числом, характеризующим номер квалитета, непосредственно после номинального размера. Например, 50 Н6, 40 p7.

Посадка соединения обозначается сразу после номинального размера полями допусков отверстия и вала, начиная с отверстия, таким образом: 40 Н7/g6, или 40 Н7  g6, или

.

Предельные отклонения линейных размеров могут быть указаны на чертежах одним из трёх способов:

1) условными обозначениями полей допусков, например 18Н7, 12е8;

2) числовыми значениями предельных отклонений, например

3) условными обозначениями полей допусков с указанием справа в скобках числовых значений предельных отклонений, например

.

Рекомендуется более широко применять 2-й и 3-й способы.

Общие записи о неуказанных отклонениях относительно низкой точности (от 12 квалитета и грубее) следует давать так.

1. Неуказанные предельные отклонения размеров: отверстий Н14, валов h14, остальных .

2) Неуказанные предельные отклонения размеров: диаметров Н12, h12, остальных .

Обозначение рекомендуется для симметричных отклонений, например межцентровых расстояний.

Таблица 1.3

Рекомендуемые посадки в системе отверстия при номинальных размерах от 1 до 500 мм

Основное отверстие

Основные отклонения валов

a

b

c

d

E

f

g

h

js

k

m

n

p

r

s

t

u

v

x

z

H5

H5 g4

H5 h4

H5 js4

H5 k4

H5 m4

H5 n4

H6

H6 f6

H6 g5

H6 h5

H6 js5

H6 k5

H6 m5

H6 n5

H6 p5

H6 r5

H6 s5

H7

H7 c8

H7 d8

H7 e7

H7 е8

H7 f7

H7 g6

H7 h6

H7 js6

H7 k6

H7 m6

H7 n6

H7 p6

H7 r6

H7 s6

H7 s7

H7 t6

H7 u7

H8

H8 c8

H8 d8

H8 e8

H8 f7

H8 f8

H8 h7

H8 h8

H8 js7

H8 k7

H8 m7

H8 n7

H8 s7

H8 u8

H8 x8

H8 z8

H8 d9

H8 e9

H8 f9

H8 h9

H9

H9 d9

H9 e8

H9 e9

H9 f8

H9 f9

H9 h8

H9 h9

H10

H10 d10

H10 h9

H10 h10

H11

H11 a11

H11 b11

H11 c11

H11 d11

H11 h11

H12

H12 b12

H12 h12

Примечание: - предпочтительные посадки

Таблица 1.4.

Рекомендуемые посадки в системе вала при номинальных размерах от 1 до 500 мм

Основной вал

Основные отклонения отверстий

A

B

C

D

E

F

G

H

Js

K

M

N

P

R

S

T

U

h4

G5 h4

H5 h4

Js5 h4

K5 h4

M5 h4

N5 h4

h5

F7 h5

G6 h5

H6 h5

Js6 h5

K6 h5

M6 h5

N6 h5

P6 h5

h6

D8 h6

E8 h6

F7 h6

F8 h6

G7 h6

H7 h6

Js7 h6

K7 h6

M7 h6

N7 h6

P7 h6

R7 h6

S7 h6

T7 h6

h7

D8 h7

E8 h7

F8 h7

H8 h7

Js8 h7

K8 h7

M8 h7

N8 h7

U8 h7

h8

D8 h8

D9 h8

E8 h8

E9 h8

F8 h8

F9 h8

H8 h8

H9 h8

h9

D9 h9

D10 h9

E9 h9

F9 h9

H8 h9

H9 h9

H10 h9

h10

D10 h10

H10 h10

h11

A11 h11

B11 h11

C11 h11

D11 h11

H11 h11

h12

B12 h12

H12 h12

П римечание: - предпочтительные посадки

Примеры записей посадок соединений выполнены на сборочном чертеже узла (рис. П1) 45H9/h8, 65H8/h8, 65L0/g6 и 10H11/h9, а предельные отклонения линейных размеров – на чертеже детали: 45H9(^+0,062), 65h8(_-0,046), и 10H11(^+0,09)

По характеру этих записей можно также судить о системе посадок. На поле чертежа детали приведена запись о неуказанных отклонениях для размеров низкой точности.

1.2.6. Точность обработки при изготовлении деталей машин

Качество машин и в первую очередь их надежность и долговечность зависят в значительной мере от точности обработки деталей при их изготовлении и восстановлении в процессе ремонта. Дальнейшее совершенствование машин, усложнение конструкций автомобилей, комбайнов и других машин, увеличение рабочих скоростей, рост удельных нагрузок предъявляют более высокие требования к качеству деталей, в том числе и к точности обработки.

1.2.6.1. Виды погрешностей и причины их возникновения.

Точность размера

Проектируя машину, конструктор назначает определенную форму и размеры каждой детали, ограничиваемые комплексом геометрических поверхностей, обеспечивающие необходимые эксплуатационные характеристики. Однако на практике обработанные на станках детали будут иметь отклонения от заданных размеров и формы. В связи с этим различают заданную, или номинальную, поверхность, определенную чертежом, и действительную, или реальную, поверхность, полученную в результате обработки и измеренную с допустимой точностью.

Точность обработки  это степень соответствия действительных геометрических параметров заданным чертежом, а степень несоответствия или отклонение действительных параметров от заданных  это погрешность обработки. Можно сказать, что погрешность  величина, обратная точности.

Погрешности обработки даже в пределах одной поверхности в различных сечениях и точках отличаются друг от друга и представляют собой совокупность отклонений с различными частотами и амплитудами.

Принято отклонения геометрических параметров классифицировать укрупненно:

1) отклонения размера; 2) отклонения расположения поверхности; 3) отклонения формы; 4)шероховатость.

Факторов, влияющих на точность обработки, очень много, поэтому их группируют для более детального анализа источников погрешностей обработки.

Неточности станка. Погрешность обработки может быть вызвана биением шпинделя, непрямолинейностью направляющих станины, суппорта, рабочего стола, непараллельностью и неперпендикулярностью перемещений суппорта, рабочего стола, непараллельностью и неперпендикулярностью перемещений суппорта оси шпинделя, несовпадением центров передней и задней бабок, зазорами в сопряжениях.

Неточности приспособления. Среди неточностей приспособления особое значение имеют неточности элементов, предназначенных для установки обрабатываемой детали, неточности поверхностей устанавливаемого на станке корпуса приспособления, неточности элементов, определяющих положение инструмента.

Неточности режущего инструмента. Наиболее существенны неточности мерного (сверла, зенкеры, развертки, метчики, протяжки и т.п.) и профильного (фасонные резцы и шлифовальные круги, фрезы и т.п.) инструмента, так как они прямо и непосредственно влияют на размер и форму обрабатываемой поверхности и не могут быть устранены подналадками.

Для всех режущих инструментов существенными являются погрешности, возникающие в результате износа режущей части, т.е. размерный износ инструмента.

Неточности детали. Деталь, поступающая на какую-либо операцию, имеет погрешности обработки, возникшие при выполнении предшествующих операций. При восстановлении деталей к этим погрешностям прибавляются искажения размеров и формы, вызванные износом и деформацией в процессе эксплуатации. Эти погрешности влияют на точность обработки, достигаемую в данной операции.

Это также деформации станка, приспособления и инструмента, деформация детали и температурные деформации (в процессе механической обработки) отдельных частей станка, приспособления, инструмента, детали. Кроме того, материалы имеют различный коэффициент линейного расширения. В результате первоначальное взаимное положение поверхностей нарушается, что является причиной возникновения погрешностей обработки.

Сюда же можно отнести неточность установки инструмента на размер и неточности измерения размера.

Чтобы оценить влияние каждого из перечисленных факторов в отдельности, применяют экспериментально-аналитический метод исследования, который достаточно сложен и требует много времени.

Статистический метод исследования менее сложен и трудоемок и позволяет оценивать влияние сразу всей совокупности факторов, действующих в исследуемой операции. В производственных условиях он широко применяется.

В результате возникновения погрешностей при обработке действительные размеры деталей одной партии различаются между собой, т.е. происходит рассеяние размеров. Рассеяние размеров является результатом воздействия большого числа факторов, не поддающихся регулированию, поэтому при изготовлении или восстановлении партий одинаковых деталей оценка точности изготовления может производиться с использованием положений теории вероятностей и математической статистики.

Погрешности могут быть систематическими и случайными.

Систематические погрешности постоянны по значению и знаку или закономерно изменяются при переходе от одной детали к другой. Источниками систематических погрешностей могут служить, например, непрямолинейность направляющих станка, неточность мерного инструмента, неточности изготовления или настройки измерительного инструмента и т.п. Значение и знак систематической погрешности можно заранее предусмотреть и учесть в тех случаях, когда ее невозможно устранить.

Случайные погрешности непостоянны по значению и знаку. Предусмотреть заранее их значение и знак в каждом конкретном случае невозможно, так как они не подчиняются какой-либо видимой закономерности. Источниками случайных погрешностей в основном являются упругие деформации системы станок  приспособление  деталь  интрумент, неоднородность механических свойств материала, размер припуска и т.п. Оценить их можно только методами теории вероятностей.

Точность размера определяется установленным допуском на обработку.

1.2.6.2 Точность формы и расположения поверхности.

Точность формы характеризуется отклонением формы действительной (реальной) поверхности (или профиля) от формы номинальной поверхности (или профиля), заданной чертежом.

Точность расположения характеризуется отклонением от номинального расположения рассматриваемой поверхности, ее оси или плоскости симметрии относительно баз или отклонением от номинального взаимного расположения поверхностей.

Для количественной оценки отклонений формы и расположения поверхностей используется принцип прилегающих поверхностей и профилей.

Прилегающая поверхность (или профиль)  это поверхность (или профиль), соприкасающаяся с действительной поверхностью (или профилем) вне материала детали и расположенная так, чтобы расстояние от нее до наиболее удаленной точки действительной поверхности (или профиля) было наименьшим.

За отклонение формы принимают наибольшее расстояние от точек действительной поверхности (или профиля) до прилегающей поверхности (или профиля).

Различают к о м п л е к с н ы е и д и ф ф е р е н ц и р о в а н н ы е показатели отклонений. Для цилиндрических поверхностей первым комплексным показателем отклонений является отклонение от цилиндричности (//), которое характеризует отклонения в продольном сечении (рис.1.8).

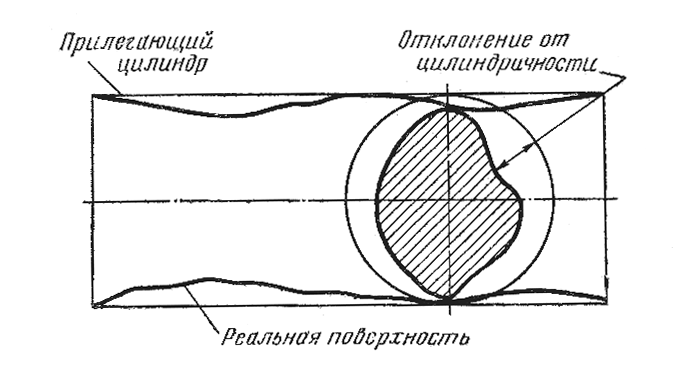

Р и с. 1.8. Определение комплексного показателя отклонения цилиндричности

Дифференцированными показателями отклонений формы цилиндрических поверхностей в продольном сечении являются конусообразность, бочкообразность, седлообразность, изогнутость (рис. 1.9).

Конусообразность - это отклонение формы, характеризуемое непараллельностью образующих действительного профиля (см. рис. 1.9, а). Возникает конусообразность при несовпадении осей шпинделя и пиноли задней бабки станка, непараллельности оси шпинделя направляющим станины, быстром износе резца и т.п.

Бочкообразность - это отклонение формы, характеризуемое выпуклостью образующих действительного профиля (рис. 1.9 б). Чаще всего причиной бочкообразности является прогиб вала при малой его жесткости в процессе обточки в центрах.

Седлообразность - это отклонение формы, характеризуемое вогнутостью образующих действительного профиля (рис. 1.9 в). Причинами возникновения седлообразности являются несовпадение центров токарного станка в вертикальной плоскости или обработка толстых коротких валов в нежестких центрах.

Количественно конусообразность, бочкообразность или седлообразность равна разности между наибольшим и наименьшим диаметрами в одном и том же продольном сечении и вдвое превышает отклонение профиля продольного сечения или отклонение от цилиндричности.

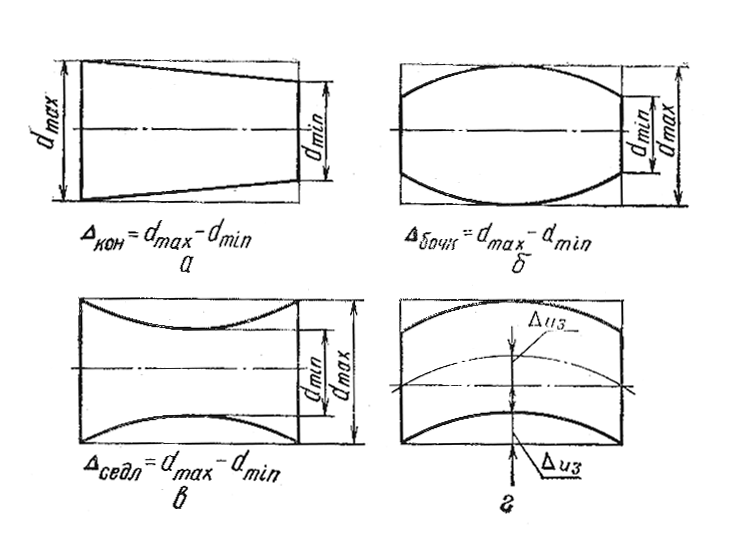

Р и с.1.9. Отклонение формы цилиндра в продольном сечении:

а – конусность; б – бочкообразность; в – седлообразность (корсетность); г - изогнутость

Изогнутость - это отклонение формы, характеризуемое непрямолинейностью геометрического места центров поперечных сечений цилиндрической поверхности (рис. 1.9 г). Появляется изогнутость, как правило, вследствие действия неравномерно распределенных остаточных напряжений, возникающих после термообработки, наклепа и т.п. Численное значение изогнутости равно отклонению профиля продольного сечения цилиндрической поверхности.

Второй комплексный показатель отклонений в плоскости поперечного сечения - отклонение от круглости (). Дифференцированными отклонениями будут овальность и огранка (рис. 1.10.)

Овальность - это отклонение формы, при котором действительный профиль поперечного сечения представляет собой овалообразную фигуру, наибольший и наименьший диаметры которой взаимно перпендикулярны. За значение овальности принимают разность между наибольшим и наименьшим диаметрами сечения.

Овальность возникает в результате биения шпинделя токарного или шлифовального станка, вследствие неправильной формы поперечного сечения заготовки, дисбаланса детали и т.д.

Огранка - это отклонение формы, при котором действительный профиль поперечного сечения представляет собой многогранную фигуру, очерченную отрезками дуг с центрами кривизны в различных точках.

Р и с. 1.2.10. Отклонение формы цилиндра в поперечном сечении:

а – отклонение от круглости; б – овальность; в – огранка.

Комплексным показателем отклонений формы плоских поверхностей является отклонение от плоскостности , характеризуемое совокупностью всех отклонений формы поверхности и численно равное наибольшему расстоянию ∆ от действительной поверхности до прилегающей плоскости (рис. 1.11.)

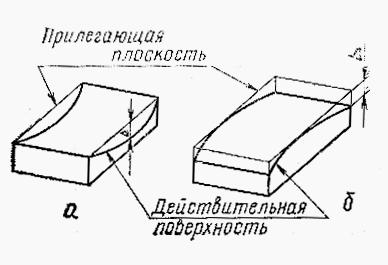

Р и с. 1.11. Погрешности формы плоских поверхностей:

а – вогнутость; б – выпуклость

Дифференцированными показателями отклонений формы плоских поверхностей являются вогнутость (см рис. 1.11, а) и выпуклость (см рис. 1.11, б).

Все виды отклонений от правильной геометрической формы отрицательно сказываются на работе соединений.

В подвижных соединениях отклонения формы приводят к уменьшению фактической площади контакта, увеличению удельных нагрузок, ухудшению условий смазки и в результате - к значительному сокращению технического ресурса соединения вследствие быстрого износа сопрягаемых поверхностей. В соединениях с натягом отклонения формы приводят к уменьшению реального натяга и как следствие к снижению надежности соединения.

Рекомендации по применению относительной геометрической точности формы цилиндрических поверхностей приведены в табл. 1.5.

Во всех остальных случаях, когда предельные отклонения формы не установлены в пределах 60, 40 или 25% от допуска на размер, они должны быть ограничены допуском на размер.

Таблица 1.5.
