Формирователь длительности импульсов и усилитель мощности.

Для зажигания (включения) тиристора КУ220Б (с параметрами - напряжение 800В ток 6,0А) необходимо через трансформатор Т_ подать на управляющий электрод тиристора импульс длительностью 75 мкс.

По данной мощности Р=3,5 кВт выберем тиристор и транзистор:

Р_фаз = Р/3 = 1,16 кВт

I_ф = Р_ф/U_ф = 5 А

I_ср = Р/U₀ = 3500/460,5 = 7,6 А

На одну фазу I_ср/3 = 2,5 А

Для управления этим тиристором выберем транзистор. Он должен обеспечивать нам быстроту нарастания напряжения и сам ток управления: ГТ403Г

Выберем тип транзистора V2- n-p-n-транзистор серии ТМ10Б.

Справочные данные:

1) Постоянное напряжение коллектор-база и коллектор-эмиттер: 25 В

2) напряжение эмиттер-база: 3 В

3) Постоянный ток коллектора: I_{к мах}=0,5 А

4) Напряжение насыщения база-эмиттер: 0,8 В

5)

Выберем сопротивления:

Источник питания.

Источники электропитания предназначены для формирования необходимых для работы электронных элементов напряжений с заданными характеристиками.

В линейных ИП переменное напряжение питающей сети преобразуется трансформатором, выпрямляется, подвергается низкочастотной фильтрации и стабилизируется (рис.5.1.) Основными факторами, вызывающими колебания напряжения являются: колебания напряжения питающей сети, изменения частоты питающего напряжения, колебания сопротивления нагрузки, изменения температуры. Для этого используют стабилизаторы. С развитием технологий стали использоваться новые стабилизаторы на интегральных микросхемах. Интегральные стабилизаторы имеют встроенные цепи защиты: от короткого замыкания в нагрузке, от перегрева.

р ис. 5.1. Упрощенная функциональная схема линейного стабилизированного источника питания.

Для нормального функционирования большинства электронных устройств необходимо обеспечить их стабильным напряжением питания.

Трансформатор питание микросхем применим такого же типа как для схемы синхронизации, тип: ТН2-127/220-50, с напряжением вторичной обмотки 6,3В. После выпрямителя напряжения на фильтрующих конденсаторах будет 8-9В, что достаточно для обеспечения работы интегральных стабилизаторов напряжения.

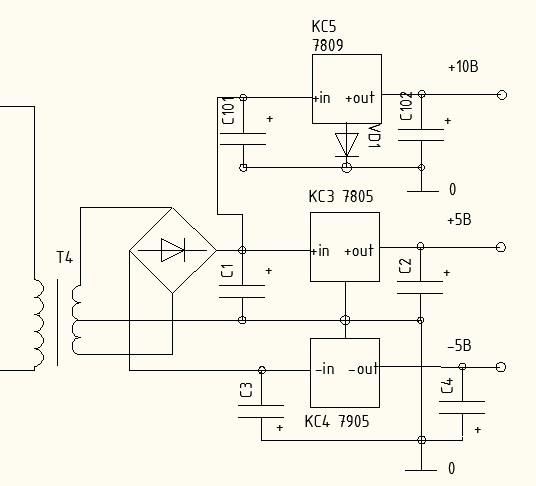

В нашей работе двухполярный источник питания реализован на стабилизаторах положительного KC3 типа 7805 и отрицательного напряжений KC4 типа 7905. Источник питания +10В реализован на стабилизаторе положительного KC5 типа 7809 с добавлением в разрыв общего провода диода с падением напряжения 0.7В для увеличения выходного напряжения МС стабилизатора с 9.0В до 9.7В.

Конденсатор С1, С3, С101 емкостью несколько сотен мкФ служит для сглаживания выпрямленного напряжения. Конденсаторы С2, С4, С102 емкостью несколько мкФ способствуют стабильной работе ИС. С5, С6, С7, С8 емкостью примерно 0,1 мкФ керамического типа, должны располагаться как можно ближе к выводам ИС, а лучше припаиваться непосредственно к ним.

Данный источник двухполярного напряжения +5В и -5В с общим проводом рассчитан на выходной ток до 150 мА, что достаточно для питания нескольких МС, операционных усилителей и логики.

Справочные данные на стабилизатор положительного напряжения 5В - на схеме КС3 ( и ниже для 9В на схеме КС5)

КР142ЕН5А, (7805)

Тип	нерегулируемый
Выходное напряжение, В	5
Ток нагрузки, А	2
Тип корпуса	TO220
Максимальное входное напряжение, В	15
Нестабильность по напряжению, %	0.05

КР142ЕН8А, (7809)

Тип	нерегулируемый
Выходное напряжение, В	9
Ток нагрузки, А	1.5
Тип корпуса	TO220
Максимальное входное напряжение, В	35
Нестабильность по напряжению, %	0.05
Нeстабильность по току, %	0.67
Справочные данные на стабилизатор отрицательного напряжения -5В на схеме КС4
КР1162ЕН5А, (-5В,1.5А) (7905) Тип нерегулируемый Выходное напряжение, В -5 Ток нагрузки, А 1.5 Тип корпуса TO220 Максимальное входное напряжение, В 35 Нестабильность по напряжению, % 0.11 Нeстабильность по току, % 1.3
