4 Устройство и принцип действия

4.1 Выключатель состоит из следующих основных частей: сбор­ного основания 4 (рис. 1, рис. 2), пружинного привода 3, трех полюсов 8, трех дугогасительных камер 10, изоляционного кожуха 12.

Основные составные части выключателя (кроме изоляционного кожуха) показаны на рис. 3— рис.7.

Выключатель в сборе с установленными колесами представляет собой выкатной элемент ячейки КРУ.

4.2 Токоведущие контуры на номинальную силу тока 2000 А и 3200 А имеют контакты 11, 12 (рис. 5 и рис. 6), снабженные серебряны­ми напайками 24, 26. Втычные контакты 9 (рис 1) выключателей на номинальную силу тока 1600 А и 2000 А – розеточного типа на 15 ламелей (рис. 8, а).

В выключателе на номинальную силу тока 3200А втычные контакты 9—пальцевые (см. рис. 2 и рис. 8, b).

4.3 Каждое типоисполнение выключателя (см. п. 1.7) может от­личаться исполнением привода в части номинального напряжения электромагнитов управления YAC и YAT и электродви­гателя заводки. По заказу в приводе может дополнительно устанавливаться электромагнит отключения дистанционной защиты независимого питания YAV.

При заказе выключателя следует указывать:

род тока и напряжение в вольтах электродвигателя заводки рабочих пружин привода;

род тока и напряжение в вольтах электромагнитов YAC и YAT;

род тока и напряжение в вольтах электромагнита YAV;

При отсутствии этих указаний выключатель поставляется с заводным устройством, электромагнитами YAC и YAT на постоянном токе напряжения 220 В.

Рисунок 1 – Габаритные, установочные и присоединительныеразмеры выключателей серии ВЭ-6 и ВЭС-6 на

номинальную силу тока 1600 А…2000 А:

1 – распорка; 2 – ручка; 3 – привод; 4 – основание; 5 – устройство дутьевое; 6 – трубка; 7 – контакт подвижный; 8 – полюс; 9 – контакт розеточный втычной; 10 – камера; 11 – скоба; 12 – кожух; 13 – разъём штепсельный; 14 – лист; 15 – шина; 16 – тяга; 17 – вал выключателя; 18 – контакт; 19 – болт

Рисунок 2 – Габаритные, установочные и присоединительные размеры выключателей серии ВЭ-6 и ВЭС-6 на

номинальную силу тока 3200 А:

1 – распорка; 2 – ручка; 3 – привод; 4 – основание; 5 – устройство дутьевое; 6 – трубка; 7 – контакт подвижный; 8 – полюс; 9 – контакт розеточный втычной; 10 – камера; 11 – скоба; 12 – кожух; 13 – разъём штепсельный; 14 – лист; 15 – шина; 16 – тяга; 17 – вал выключателя; 18 – контакт; 19 – болт

Рисунок 3 - Габаритные, установочные и присоединительные размеры пружинного привода:

1 – крышка; 2 – корпус привода; 3 – шпилька крепления привода; 4 – болт; 5 – вал привода; 6 – вал кривошипа; 7 – вал первичный; 8 – вал ручной заводки

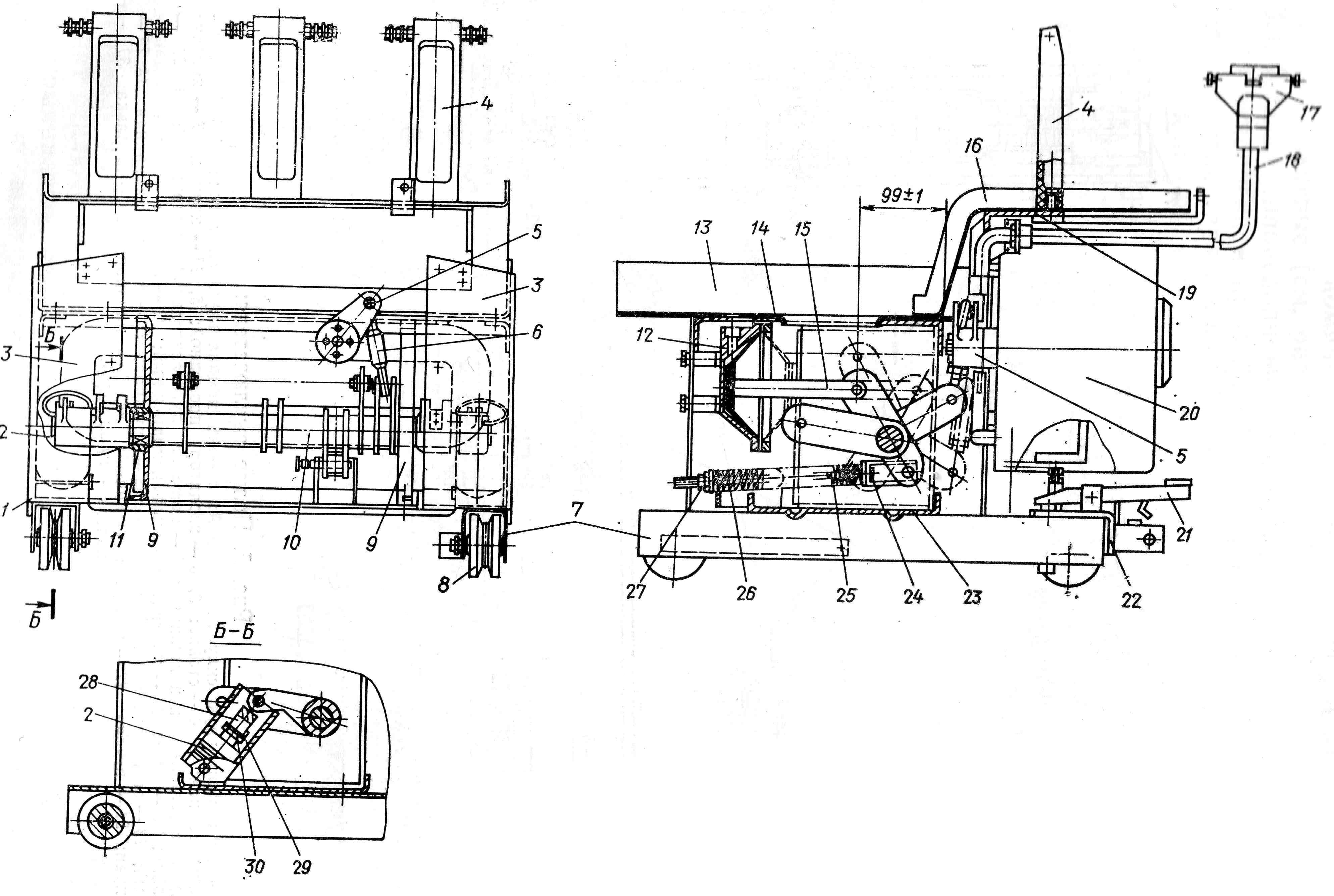

Рисунок 4 – Основание:

1 – рычаг; 2 – буфер; 3 – стенка; 4,9 – стойка; 5 – рычаг вала привода; 6 – тяга; 7 – опора; 8 – колесо; 10 – вал выключателя; 11 – подшипник; 12 – устройство воздушного поддува; 13,16 – экран; 14,23 – полка; 15 – тяга; 17 – разъём штепсельный; 18 – жгут монтажный; 19 – уголок; 20 – привод; 21 – педаль; 22 – траверса; 24 – вилка; 25,26 – пружина; 27,30 - гайка; 28 – вставка; 29 – пластина;

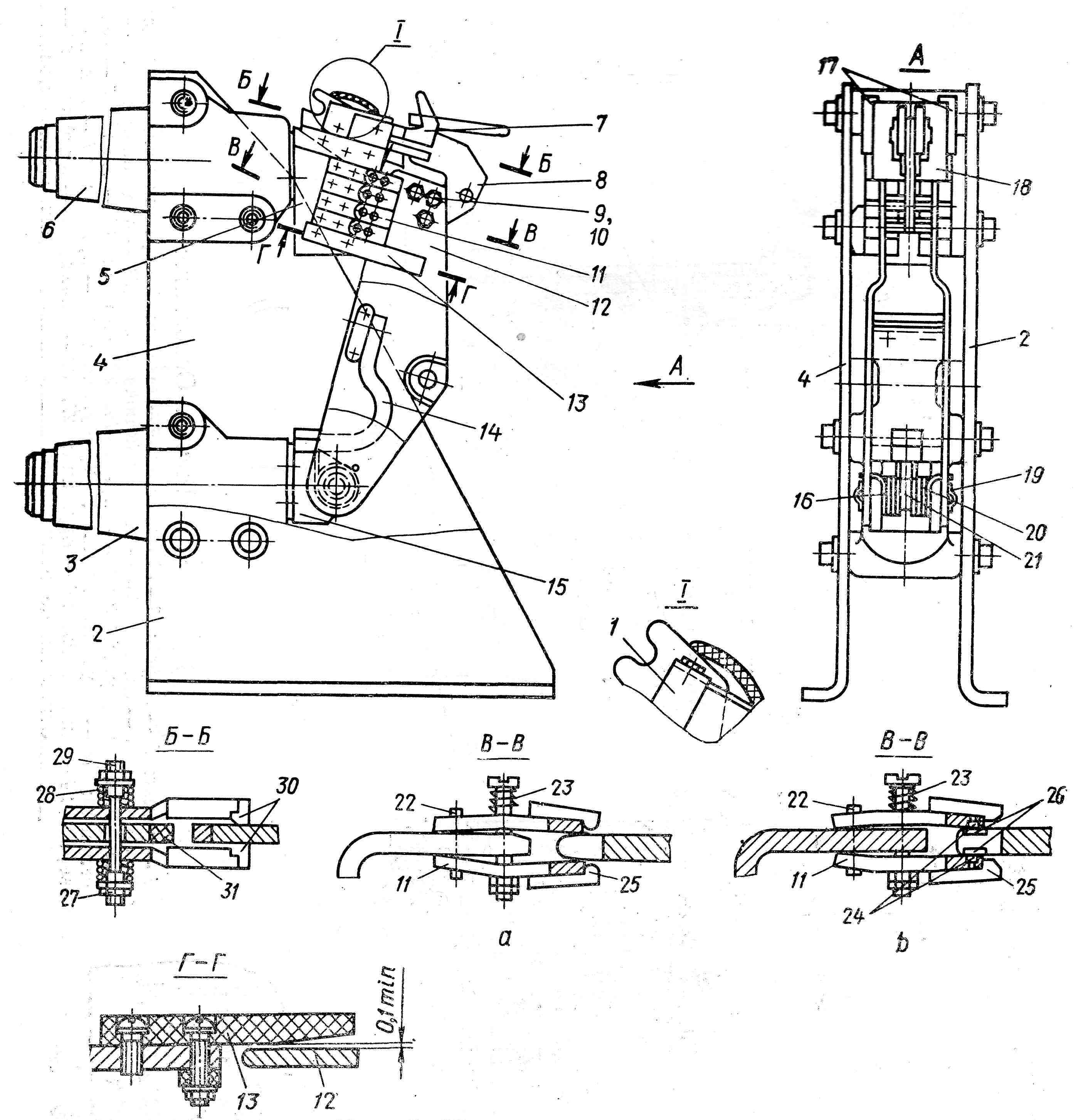

Рисунок 5 – Полюс выключателя:

а – на номинальную силу тока 1600 А; b - на номинальную силу тока 2000 А; 1,14 – связь гибкая; 2,4 – стойка; 3,6 – изолятор проходной; 5,15 – корпус; 7 – контакт дугогасительный неподвижный; 8 - контакт дугогасительный подвижный; 9,27 – гайка; 10 – болт; 11 – контакт главный неподвижный; 12 - контакт главный подвижный; 13 – ограничитель; 16,19,20,23,28 – пружина; 17 – стойка шарнирная; 18,25 – экран; 21 – втулка; 22 – штифт пружинный; 24,26 - напайка; 29 – шпилька; 30 – контакт; 31 - буфер

Рисунок 6 – Полюс выключателя на номинальную силу тока 3200 А:

1,14 – связь гибкая; 2,4 – связь стойкая; 3,6 – шина; 7 – контакт дугогасительный неподвижный; 8 - контакт дугогасительный подвижный; 9,27 – гайка; 10 – болт; 11 – контакт главный неподвижный; 12 - контакт главный подвижный; 13 – ограничитель; 16,19,20,23,28 – пружина; 17 – стойка шарнирная; 18,25 – экран; 21 – втулка; 22 – штифт пружинный; 24,26 - напайка; 29 – шпилька; 30 – контакт; 31 - буфер

Рисунок 7 – Камера дугогасительная:

1,19 – щека боковая; 2 – экран; 3 – гребёнка; 4,18 – рог; 5 – сердечник; 6,17 – катушка; 7 – шпилька; 8,10 – колодка; 9,21 – пластина; 11 – пакет пластин; 12,13 – распорка; 14 – козырёк; 15,22 – плита; 16 – эксцентрик; 20 – выхлоп; 23 - уплотнение

4.4 Выключатели серии ВЭ-6, ВЭС-6 коммутируют высоковольт­ные цепи трехфазного переменного тока при номинальном режиме работы установки, а также автоматически отключают эти цепи при коротких замыканиях и перегрузках, возникающих при аварийном режиме.

4.5 Принцип действия электромагнитных выключателей основан на гашении электрической дуги отключения в дугогасительной каме­ре, содержащей пакет керамических пластин, в который дуга затяги­вается поперечным магнитным полем, возбуждающимся током дуги.

Дуга, возникающая при размыкании дугогасительных контактов, под воздействием электродинамических сил контура тока и тепло­вых конвекционных потоков поднимается вверх и входит в дугогасительную камеру. На рис. 7 показаны различные положения, которые занимает дуга, поднимаясь по камере. Один конец дуги задержива­ется на металлокерамической напайке неподвижного дугогасительного контакта, а второй бежит по верхней кромке подвижного дугогасительного контакта.

Таким образом, дуга образует петлю, между металлокерамическими напайками этих контактов (положение А). Постепенно удлиняясь, петля дуги приближается к левому рогу 4 и переходит на него. При этом часть дуги, находящаяся между металлокерамической напайкой неподвижного дугогасительного контакта и рогом 4, оказы­вается зашунтированной катушкой 6 магнитного дутья. Эта часть дуги, отдавая тепло керамической гребенке 3, быстро гаснет, и че­рез катушку 6 начинает проходить полный ток, протекающий через выключатель.

Рисунок 8 – Контакт:

а – контакт розеточного типа втычной для выключателей на номинальную силу тока 1600 А и 2000 А: 1 – колпак; 2 – пружина; 3 – контакт (15 шт.); 4 - контакт; 5 – стержень; 6 – кольцо; b – контакт пальцевого типа втычной для выключателей на номинальную силу тока 3200 А: 1 – скоба; 2 – пружина; 3 – контакт; 4 - палец

Второй конец дуги перебрасывается с подвижного дугогаситель­ного контакта на правый рог 18, и дуга занимает положение Б. Вто­рая катушка 17 магнитного дутья, один конец которой соединен с рогом, а другой — с нижним выводом выключателя, при этом ока­зывается последовательно включенной в цепь дуги.

Между полюсными боковыми щеками 1, 19 электромагнитов создается интенсивное магнитное поле, пронизывающее камеру перпен­дикулярно плоскости, в которой движется дуга. Это поле взаимодей­ствует с током дуги.

Направление навивки катушек 6, 17 такое, что магнитное поле воздействует на дугу всегда в сторону затягивания дуги в камеру, где она занимает последовательно положения В, Г и т. д.

Поднимаясь в камере, дуга входит в вырезы керамических пластин пакета 11, приобретает зигзагообразную форму, длина ее увеличивается и одновременно отдается тепло керамическим пластинам. Бла­годаря этому сопротивление дуги увеличивается и при очередном пе­реходе тока через нуль дуга гаснет.

Горячие газы, образующиеся при горении дуги, вытекают вверх по узким щелям между пластинами, охлаждаясь до такой степени, что выброса пламени из камеры не наблюдается.

При отключении малых сил тока (до 1000 А) напряженность маг­нитного поля, создаваемого катушками электромагнитов, весьма ма­ла и не может обеспечить быстрое втягивание дуги в дугогасительную камеру. Дутьевое устройство 5 (рис. 1 и рис. 2) с трубкой 6 способ­ствует затягиванию дуги в камеру, чем улучшает гашение дуги.

4.6 Оперативное включение производится включающими цилин­дрическими пружинами привода, которые срабатывают при воздей­ствии электромагнита включения.

Оперативное отключение, а также автоматическое отключение при токах короткого замыкания или перегрузках производится ци­линдрическими пружинами, установленными на выключателе и сра­батывающими при воздействии электромагнита отключении или электромагнита дистанционной защиты.
