13.4 Настольные сканеры.
Разновидности настольных сканеров:
планшетные,
роликовые,
барабанные,
проекционные.
Наиболее распространены планшетные сканеры плоскостного типа. Рабочая область – плоская стеклянная поверхность. Вводимый формат А4 и А3.
В планшетных сканерах оригинал располагается неподвижно на рабочей области. Для подсветки оригинала используется стабильный источник света. Приёмник : ПЗС – датчики (приборы с зарядовой связью) , иногда фотодиоды. Эти датчики находятся на 1 каретке в непосредственной близости от оригинала. с помощью шагового механизма они перемещаются вдоль оригинала. Для подачи отражённого света от оригинала используется оптическая система из отражающих зеркал. Зеркала направляют свет на датчик.
Планшетные и роликовые сканеры работают с непрозрачными оригиналами. Для возможности работы планшетного сканера с прозрачными материалами, его снабжают дополнительным устройством - слайд – модулем, который располагается над рабочей поверхностью и освещает негатив или фотоплёнку.
Барабанные сканеры обеспечивают высокое качество сканирования и работают как с прозрачными так и с непрозрачными материалами. Рабочий орган – прозрачный цилиндр, который вращается с большой скоростью. Оригинал закрепляют на внутренней поверхности барабана.
Проекционные сканеры напоминают фотоувеличитель. Оригинал располагается на подставке под сканирующей головкой. сканирующая головка располагается на высоте приблизительно 30 см. Для прозрачных оригиналов.
Тема 14: Разновидности сканеров, их характеристики и параметры
14.1 Устройство и принцип действия черно-белого сканера.
Сканируемое изображение освещается белым светом (как правило флуоресцентная лампа). Отражённый свет попадает на зеркало, с которого через редуцирующую линзу поступает на ПЗС. Электрический сигнал с ПЗС попадает на АЦП или на компаратор. Компаратор сравнивает напряжение от ПЗС с пороговым и на выходе формирует «0», если напряжение меньше порогового, «1» - если больше порогового.
14.2 Разновидность и реализация цветных сканеров.
Этот сканер должен различать основные цвета: красный, зелёный, синий. Для этого применяются разные технологии. Например, для получения 3 цветов используется вращающийся фильтр R,G,B.
Для получения цветного изображения надо оригинал 3 раза сканировать поочерёдно освещая его каждым из базовых цветов.
ДОСТОИНСТВА – простота.
НЕДОСТАТОК – длительность процесса сканирования, требование высокой точности совмещения (чтобы не было наложения цветов).
В результате 3 проходов получается файл, содержащий образ изображения в 3 основных цветах. Обычно используется 8 – разрядный АЦП, который поддерживает 256 оттенков для 1 цвета, в каждой цветной точке изображение становится в соответствии 1 из 16,7 млн возможных цветов.
Др. вариант: использование 3 источников света для каждого из основных цветов. Сканирование изображения осуществляется за 1 проход и исключается неверное выравнивание пикселей.

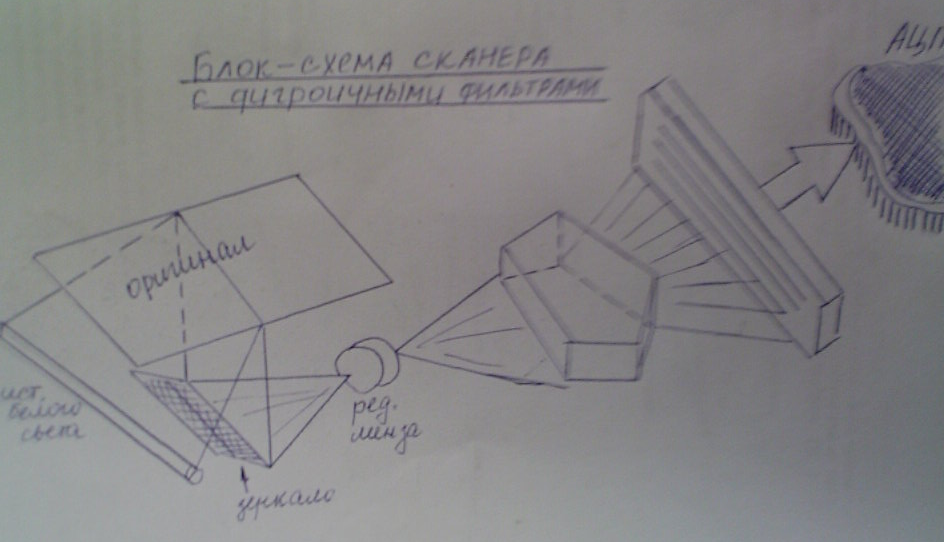

Возможен вариант с 1 источником белого цвета. Полученный после отображения свет поступает на цветоделительную призму, которая разделяет свет на составляющие красный, зелёный, синий цвет поступают на 3 линейки.
