9.4 Современное состояние и перспективы развития манипуляторов.
c:\mouse\mouse.com или device = c:\mouse\mouse.sys
c:\windows\mouse или device = c:\windows\mouse.sys
Модели мышей и их функции постепенно совершенствовались.
1. Microsoft. В мышке между правой и левой кнопкой расположили колёсико. Мышь назвали IntelliMouse (1996).
Функции колёсика: прокрутка изображения на экране, или при нажатии срабатывает как 3-я кнопка мыши.
Недостаток – надо спец. программное обеспечение, поддерживающее новые функции.
2. 1992 г. – фирма IBM внедрила новое устройство позиционирования Track Point 2/3. Это устройство называют манипулятором. Оно представляет из себя небольшой резиновый рычажок, находящийся на клавиатуре между кнопками G, H, B. Экономит время при работе с текстом. Можно с помощью рычажка и кнопки перемещать объекты на экране.
3. Glide point - устройство указания. Прямоугольный планшет, который реагирует на перемещение пальца. расположен под клавишей пробела. Работает на принципе измерения давления пальца на планшет. Датчик под планшетом преобразует движение пальца в движение указателя на экране. Используется в ноутах.
Тема 10: cd – rom накопитель.
Перспективы развития накопителей на гибких дисках.
Сначала накопители на гибких дисках имели большой размер, который со временем уменьшался. Стандартная отформатированная ёмкость 1,44 Мб. Фирмы – разработчики стремятся увеличить ёмкость дискет.
Инфо на дискетах располагается в виде дорожек, которые представляют концентрические окружности, разделённые на сектора (как на жёстких дисках). Существует прямой способ увеличения ёмкости: 1- увеличить число дорожек, 2- увеличить число секторов на дорожках.
Указанные варианты не безграничны, т.к. при увеличении числа дорожек, они становятся ближе друг к другу, что ограничивается точностью позиционирования головки считывания. Увеличение числа сегментов требует повышения скорости считывания, при этом качество сигнала ухудшается из-за ограничения возможности намагничивания материала, поэтому труднее обнаружить где начинается и заканчивается бит данных. Фирма тошиба предложила изменить магнитный материал на бариоферитовый. Это позволяет намагничивать не поверхность, а вглубь материала. Это позволяет довести ёмкость до 2,88 Мб. (за счёт увеличения информации на 1 дорожке). Улучшение позиционирования (увеличение числа дорожек) позволяет довести ёмкость до 20 Мб. Другая альтернатива - использование CD-ROM а накопителя (до 275 стр. текста).
10.2 Общее представление о дисководах cd-rom
Благодаря малым размерам и большой емкости около 600 Мб и более, надежности и долговечности накопители CD-ROM являются стандартом к распространению пакетов программ. То есть CD-ROM стандартное периферийное устройство современного ПК.

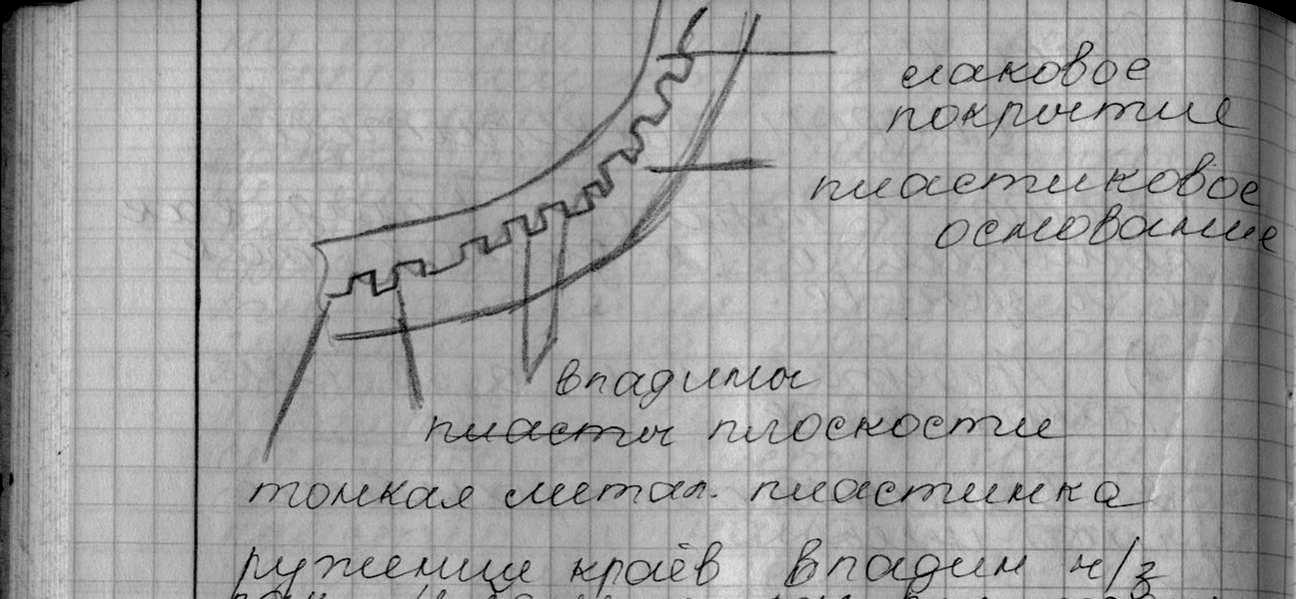

П о конструкции CD-ROM идентичен аудио CD, то есть это пластиковый диск, толщиной 1, 2 мм и имеющий 3 слоя: пластиковое основание, на поверхность которого нанесен тонкий отражающий металлический слой и покрыт лаком. Информация сохраняется под слоем лака. Дисковод вращает диск и считывает данные путем обнаружения краев впадин через лак.
Небольшой лазерный луч, с фокусирующей линзой попадая на металлическую поверхность, отражается. Специальный детектор ловит отразившиеся лучи. Луч, который попадает на плоскость или впадину отражает в строго обратном направлении. Попадая на край впадины он преломляется и не попадает в детектор. Сигнал полученный от детектора преобразует с помощью микропроцессора в данные. Данные, в отличие от дискет хранятся на спирали, которая начинается от внешнего края диска и сворачивается в центр. Размеры: внешний диаметр – 120 мм; диаметр центрального отверстия – 15 мм; толщина – 1,2 мм; глубина впадины – 0,12 мкм; ширина - 0,6 мкм; длина плоскости – 0,9 3,3 мкм.
На такой диск помещается девятая симфония Бетховена.
Параметры спирали: плотность – 625 витков на 1 мм; расстояние между витками – 1,6 мм; длина спирали – 3 мили.
Процесс изготовления включает несколько этапов:
изготовляется мастер-диск, информация на который наносится лазерным лучом, который создает на его поверхности впадины.
С диска снимается первичная матрица, с помощью которой делается копия мастер-диска, которая используется в дальнейшем для изготовления рабочей матрицы и компакт дисков.
