График производства работ
График производства работ по возведению типового этажа в монолитном варианте при работе специализированных звеньев, согласно примеру (п. 4.2 данного раздела), 4-х комплектах опалубки и бетонировании только в первую смену приведен в табл. 4.5. Время выдерживания бетона до снятия опалубочных щитов составляет 2 дня для стен и колонн, 2 дня для перекрытий.
Применение двух бригад, 1-го комплекта опалубки, но бетонирования в первую и во вторую смену предусмотрено при разработке соответствующего графика работ (табл. 4.6). Время выдерживания бетона до снятия опалубочных щитов составляет 2 дня для стен и колонн, 4 дня для перекрытий.

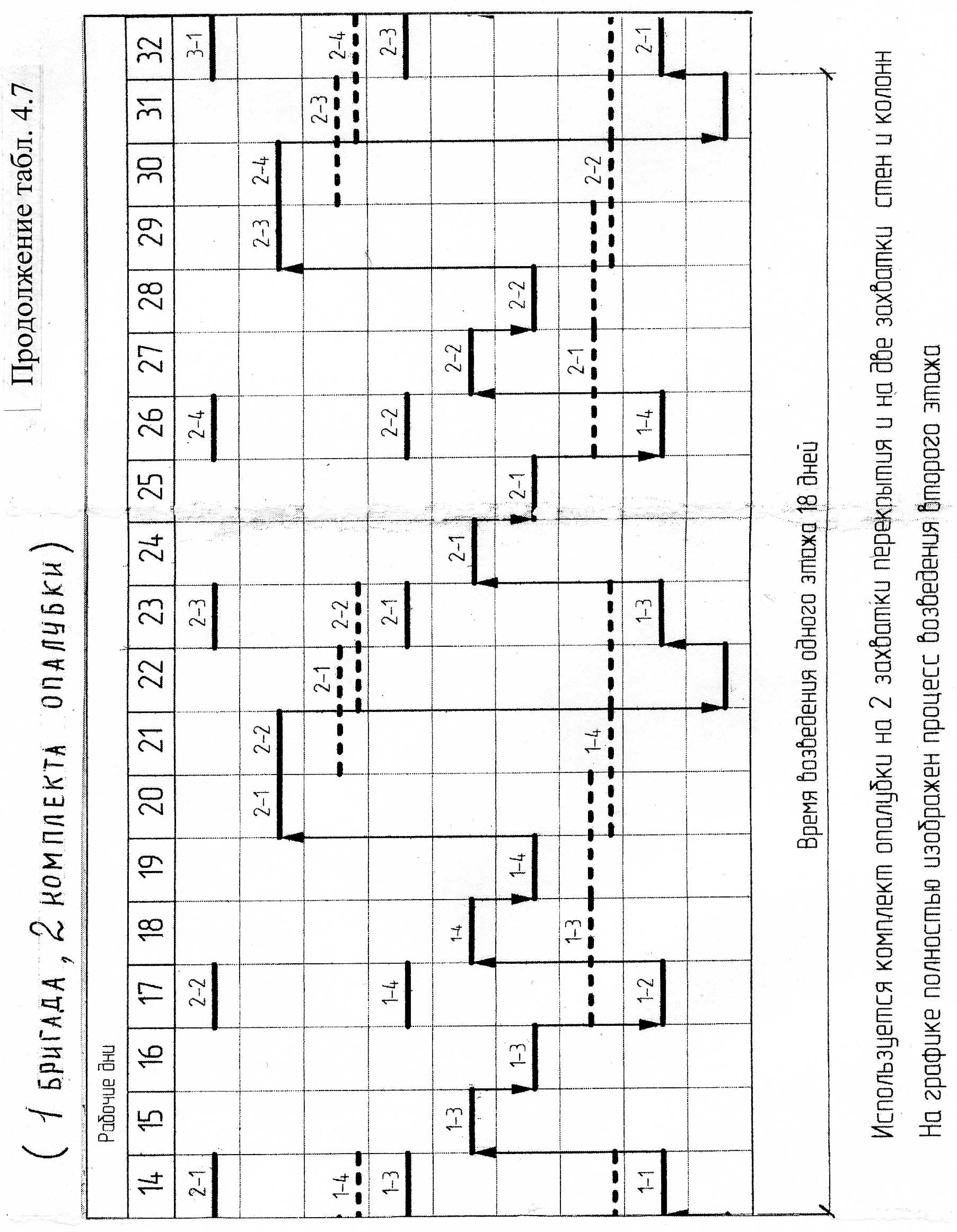

График производства работ по возведению типового этажа 1-й бригадой, двумя комплектами опалубки и бетонированием только в первую смену приведен в табл. 4.7 (график дан на двух страницах, при чтении соединить). Время выдерживания бетона до распалубливания остается таким же.
График производства работ по возведению типового этажа при комплекте опалубки на одну захватку (рабочий участок) приведен в табл. 4.8. Здесь время выдерживания бетона до снятия опалубки составляет 1 день для стен и 2 дня для перекрытий.
Увязка процессов во времени, обеспечение возможности выполнять необходимые по последовательности работы в пределах трех захваток (рабочих участков) позволяют:
- обеспечить выполнение всего комплекса работ на этаже за 12 дней при ритме 3 дня на одну захватку;
- организовать совмещение и параллельное выполнение отдельных процессов на соседних захватках, не меняя при этом состава бригады, ежесменная потребность в рабочих составляет 10 человек.
После бетонирования захватки перекрытия до возвращения рабочих на эту захватку для установки опалубки стен следующего яруса проходит 7,5 дней; этого времени достаточно для набора бетоном 70%-ной марочной прочности.
Удобным для проектирования и организации производства работ является модульный цикл в два дня (табл. 4.9). За этот отрезок времени бригада рабочих за одну смену разбирает опалубку на рабочем участке и при необходимости ремонтирует; за две рабочие смены (в течение дня) устанавливает опалубку и арматурные каркасы на соседнем участке, где в первую смену следующего дня осуществляет бетонирование. Следующие четыре смены на этом участке выдерживают бетон, бригада за это время на другом участке выполняет комплекс бетонных работ. При наличии двух комплектов опалубки и при работе одной бригады цикл работ на захватке составит 16 дней, две бригады смогут за это время выполнить работы на двух захватках.

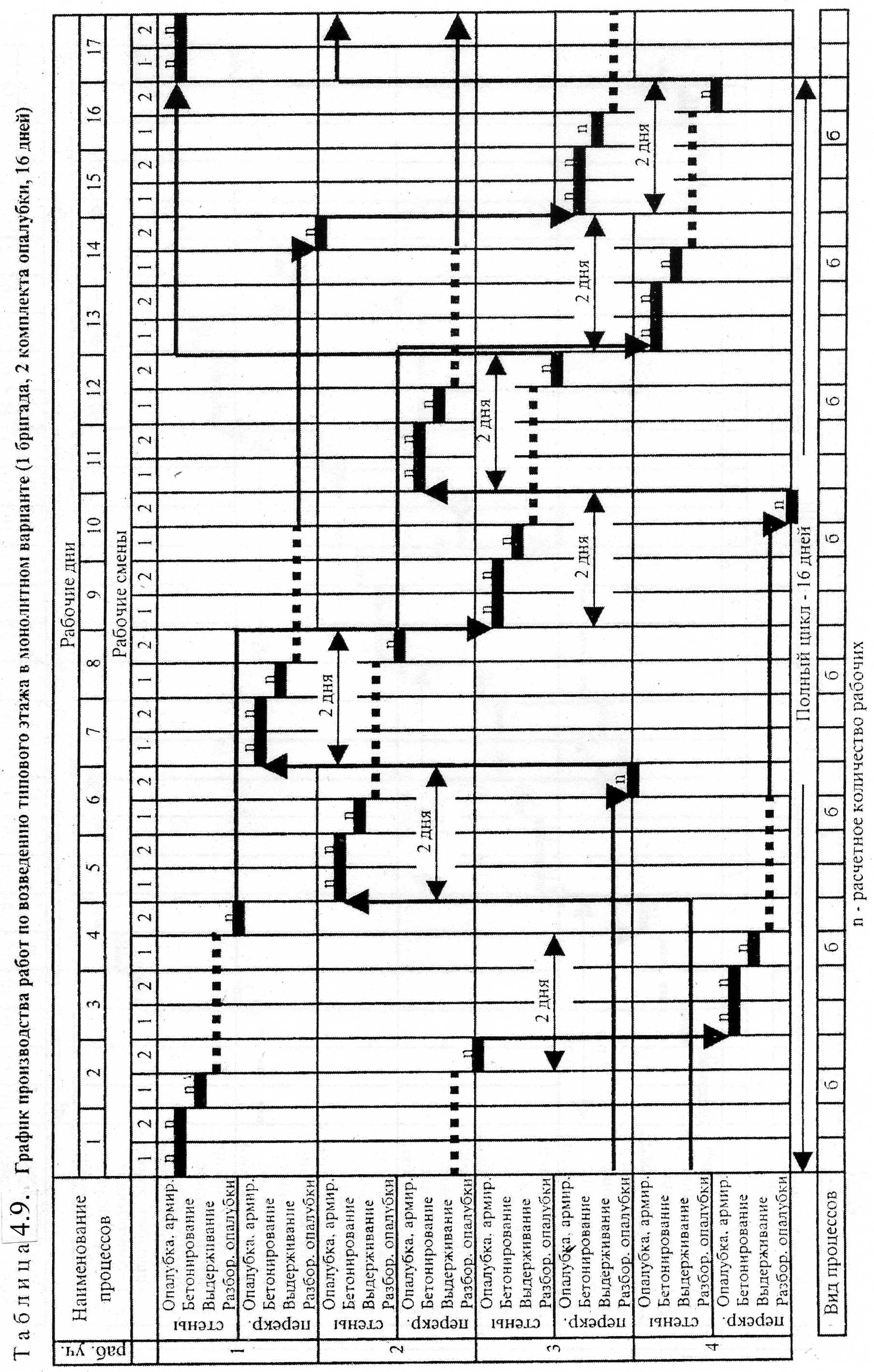

График производства работ по возведению монолитных конструкций типового этажа одной бригадой приведен в табл. 4.9. Наличие двух комплектов опалубки позволяет обеспечить следующую последовательность работ:
1) на первом участке устанавливают опалубку стен и арматуру;
2) в процессе набора прочности бетона стен на первом участке бригада переходит на четвертый, разбирает опалубку перекрытий, на третьем участке устанавливает опалубку стен и укладывает арматуру;
3) в процессе набора прочности бетона стен на третьем участке бригада возвращается на первый участок, где разбирает опалубку стен, устанавливает опалубку и арматуру перекрытий, бетонирует это перекрытие и т.д.
Основные достоинства данного решения - работает одна бригада в постоянном ритме двое суток, бетонирование осуществляют только в первую смену, для стен и перекрытий на каждом участке срок набора прочности до загружения составляет 16 дней.
График производства работ для того же ритма в двое суток, выполнения всего комплекса работ на этаже за восемь суток при работе двух бригад приведен в табл. 4.10. Отличительные особенности организации работ:
- первая бригада рабочих обслуживает рабочие участки (захватки) № 1 и 2, вторая бригада — участки (захватки) № 3 и 4;
- предусматривается перемещение освободившейся опалубки с первого участка на третий и наоборот, второй комплект опалубки обслуживает рабочие участки № 2 и 4;
- недостатком принятой технологии может оказаться бетонирование стен и перекрытий одновременно на соседних участках из-за сложностей с доставкой бетона на строительную площадку и подачей ее к месту укладки.
- смещение по времени на сутки работы бригад позволяет выполнять бетонирование только в первую смену.

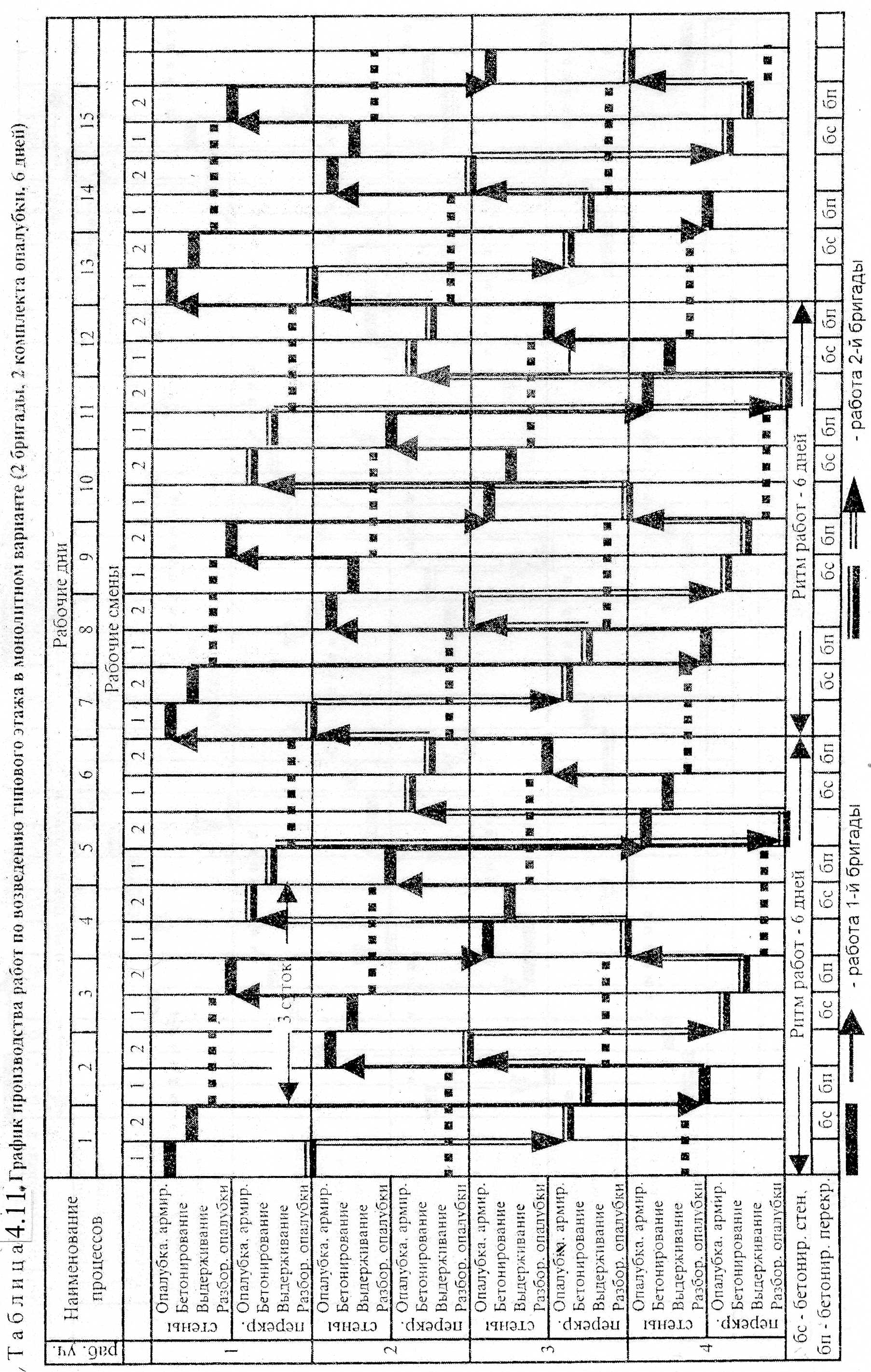

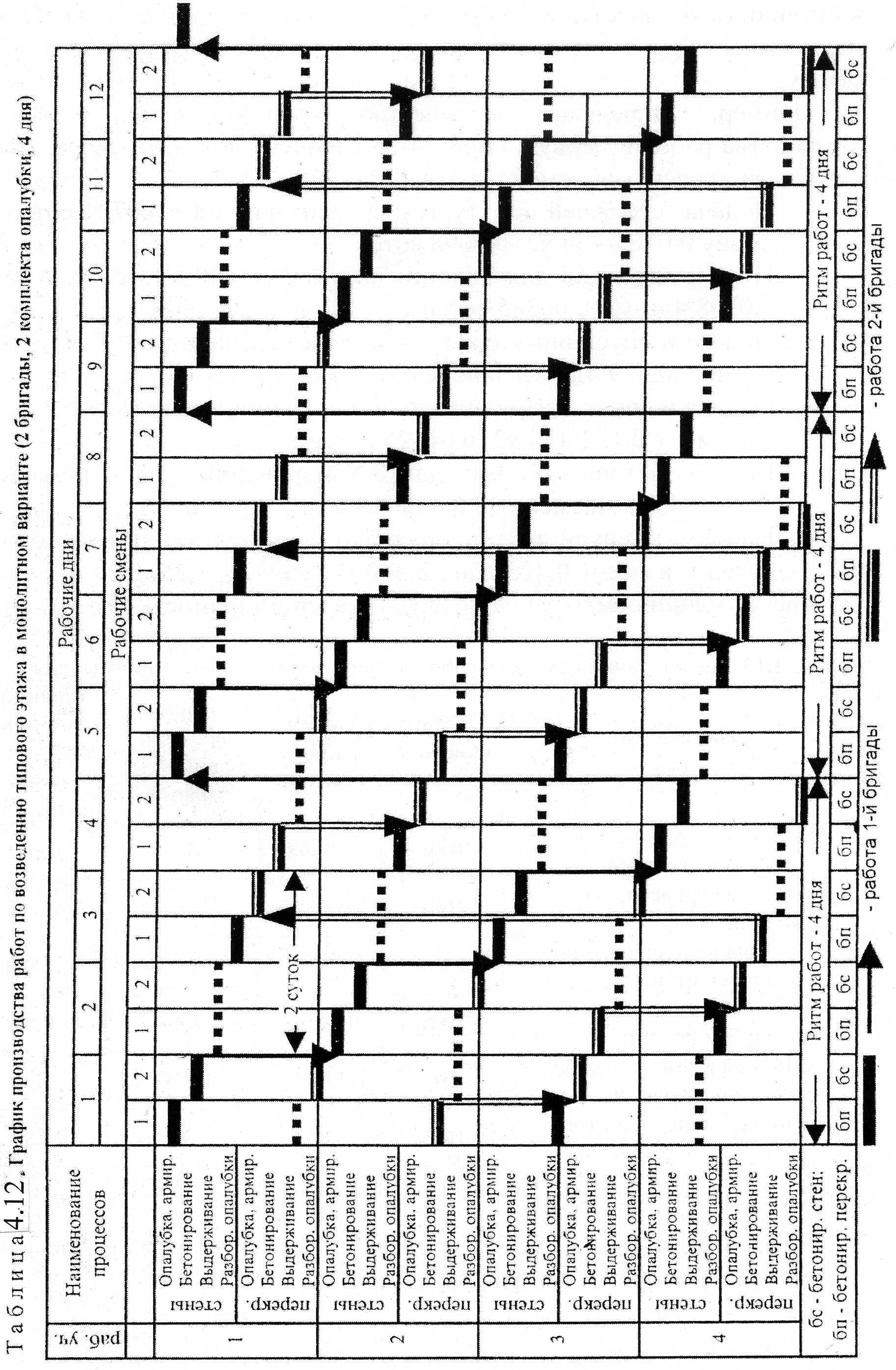

В современных условиях с использованием универсальных опалубочных систем все шире внедряется скоростное строительство с бетонированием конструкций этажа за 6 и 4 дня. Соответствующие графики увязки по времени работ самостоятельных бригад на бетонировании стен и перекрытий представлены в табл. 4.11 и 4.12.
На темпы укладки бетонной смеси сильно влияет их подвижность. Применяют литые смеси с осадкой конуса (ОК) более 12 см (часто 14…18), подвижные с ОК=2…12 см, малоподвижные с ОК= 0,5…2 см и жесткие с ОК=0см. Встречаются и особо жесткие смеси с показателем жесткости ПЖ более 200с. При использовании литых смесей используют безвибрационный способ бетонирования.
После разработки графика производства работ нужно проверить достаточность количества принятых кранов. Для этого надо сделать расчет машиноемкости работ на конкретную смену конкретного рабочего дня по графику, наиболее загруженную для крана.
Пример. Определим количество кранов, необходимое для производства работ в первую смену 4-го рабочего дня по графику табл. 4.5. Сделаем расчет объемов работ в эту смену (объемы работ на этаже и нормы времени в маш.-ч см. табл. 2.7):
Подача каркасов стен: на этаже 7,87 т , в смену 7,87/4дн х2=0,98 т.
Подача каркасов для колонн: на этаже 3,0 т, в смену 3,0/4дн ∙2=0,375 т.
Подъем и опускание щитов опалубки стен: на этаже 23,9 т, в смену 23,9/4дн х2=2,98 т.
Подъем и опускание щитов опалубки колонн: на этаже 12,96 т, в смену 12,96/4дн х2=1,62 т.
Подъем бетонной смеси в бадьях для бетонирования стен и колонн: на этаже 53,8м3, в смену 53,8/4дн=13,45м3.
Расчет машиноемкости работ представлен в таблице 4.13.
Таблица 4.13. Расчет машиноемкости работ на первую смену 4-го рабочего дня
Обоснова-ние, ЕНиР и др |
Наименование работ |
Единица измере-ния |
Объем работ в смену |
Норма времени машиниста, маш.-ч |
Машино-емкость на весь объем работ, маш.-ч |
Е1-7 |
Подача каркасов стен |
100т |
0,0098 |
29,7 |
0,29 |
Е1-7 |
Подача каркасов колонн |
100т |
0,00375 |
11,2 |
0,042 |
Е1-7 |
Подъем и опускание щитов опалубки стен |
100т |
0,0298 |
41,8 |
1,25 |
Е1-7 |
Подъем и опускание щитов опалубки колонн |
100т |
0,0162 |
22,4 |
0,36 |
Е1-7 |
Подъем бетонной смеси в бадьях для стен и колонн |
1м3 |
13,45 |
0,266 |
3,59 |
Итого |
5,53 |
5,53 маш.-ч : 8 = 0,69 маш.-см. Один кран может обеспечить намеченный объем работ по графику.
