Порядок выполнения работы

I. Перед включением установки в сеть внимательно ознакомьтесь с назначением её органов управления и измерительных приборов. Ручку регулировки напряжения вывести в крайнее левое положение, переключатель шкалы миллиамперметра поставить в крайнее правое положение.

2.. Включить установку (тумблер "Вкл."). Переключатель рода работы установить в положение "Прямой ток". Изменяя напряжение на диоде, выбрать оптимальное положение переключателя шкалы миллиамперметра.

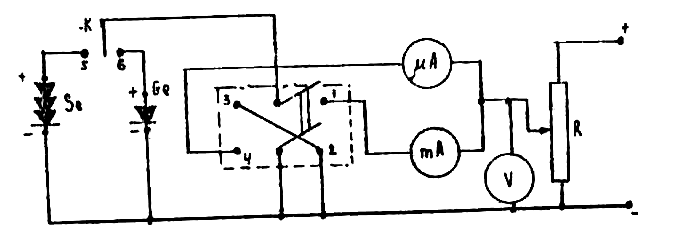

Рис.10.7

3. Снять зависимость прямого тока от напряжения для двух диодов.

4. Установить переключатель рода работы в положение "Обратный ток"и снять зависимость обратного тока от напряжения для этих же диодов.

5. На одном графике представить полученные вольт-амперные характеристики диодов (см. рис.10.6,а).

6. Определить коэффициент выпрямления , который равен отношению прямого тока к обратному току , измеренных при одинаковых напряжениях:

.

7. Сделать вывод по работе.

Вопросы для самоконтроля

1. Какова природа электропроводности полупроводников?

2. Каким образом создается примесная электронная или дырочная проводимость полупроводников?

3. Что такое - переход? Что происходит в - переходе при действии внешнего напряжения?

4. Объяснить ход вольт-аиперной характеристики диода.

5. Как вольт-амперная характеристика выпрямительного диода изменяется с температурой?

6. Каковы основные преимущества полупроводниковых диодов?

Лабораторная работа № 10.3. Изучение работы биполярного транзисторе

Цель работы: Снять статические характеристики биполярного транзистора и определить коэффициент усиления по току схемы с общим эмиттером.

Приборы и принадлежности: биполярный транзистор, источники тока, приборы для измерения напряжения и силы тока, потенциометры.

В ывод рабочих формул и описание установки

Транзисторы представляют собой полупроводниковые приборы, предназначенные для использования в устройствах, осуществляющих генерацию и усиление электрических сигналов. Транзисторы различаются по числу основных носителей заряда (см.рис.10.2), используемых при работе прибора. Транзисторы, в которых используются оба вида носителей (электроны и дырки), называются биполярными. Транзисторы которых используется только один вид носителей тока_; называются униполярными или полевыми. В данной работе исследуются характеристики биполярного транзистора. Условное изображение поперечного сечения биполярного транзистора показано на рис.10.8. В пластинке монокристаллического германия

или кремния с двух противоположных сторон химическим путем выполнено фрезерование, так что толщина её в этом месте составляет один-два десятка микрон. Затем в каждую из этих двух лунок вплавляется по небольшой капле индия( ). При этом в каждой стороне образуются два перехода (см. рис.10.2), разделенных тонким слоем полупроводника. Общая часть кристалла, заключенная между двумя каплями, называется базой. Малая капля носит название эмиттера, большая - коллектора. В свою очередь, переход, образованный каплей эмиттера, называется эмиттерным переходом. а переход, примыкающий к коллектору, - коллекторным переходом. Итак, биполярный транзистор представляет собой кристалл полупроводника с двумя взаимодействующими переходами. Взаимодействие переходов обеспечивается тем, что они расположены на небольшом расстоянии (меньше того, на которое носители тока успевают продиффундировать за время жизни).

В зависимости от типа внешних областей переходов биполярные транзисторы бывают двух видов: и .
