Содержание отчета.
Отчет должен содержать:
Схемы для проведения опытов.
Таблицы опытных и расчетных данных.
Потенциальную диаграмму.
Выводы по работе.
Вопросы
Какой источник называется источником ЭДС (напряжения)?
Какой источник называется источником тока?
Как можно определить параметры источника энергии?
Какое соединение элементов называется последовательным, параллельным, смешанным?
Литература
Касаткин А.С., Немцов М. В. Электротехника.- М.: Издательский центр «Академия», 2008.-544 с.
Лабораторная работа № 2 Исследование сложной линейной цепи постоянного тока
Цель работы
Целью работы является экспериментальная проверка принципов взаимности и наложения, определения параметров эквивалентного генератора – активного двухполюсника, исследование режима передачи энергии от активного двухполюсника к нагрузке.
Подготовка к работе
Изучить соответствующие разделы курса по конспекту лекции или учебнику.
Произвести расчеты.
Параметры источников двухполюсника V1=10B, V2=20B. Сопротивления резисторов равны:
R2=35 Oм; R3=35 Ом.
Рассчитать ток, напряжение, мощность, выделяемую в сопротивлении R1 и КПД, если сопротивление принимает значения:
R1=k·0.25·R3, k=1,2,3,…,8.
Результаты расчетов занести в таблицу 1.
Таблица 1
№ |
R1, Ом |
U1, B |
I1, A |
P, Вт |
|
По данным таблицы 1 построить графики Р(R1), (R1).
Подготовить ответы на вопросы.
Какая электрическая цепь называется линейной?
Сформулировать принципы взаимности и наложения.
Какими параметрами характеризуется активный двухполюсник?
Какие опыты нужно провести для определения параметров активного двухполюсника?
При каком сопротивлении нагрузки в ней выделяется максимальная мощность?
Как определяется КПД эквивалентного генератора?
Подготовить протокол эксперимента.
Протокол должен содержать:
- титульный лист отчета;
- расчет и графики зависимостей Р(R1); (R1);
- схемы электрических цепей;
- таблицы для занесения экспериментальных данных.
5. Эксперимент и обработка результатов эксперимента
Проверка принципа взаимности.
Во всех пунктах источник напряжения выбираем Pulse и значение источника задаем в разделе Von. Данные выбираются согласно варианту из таблицы 4.

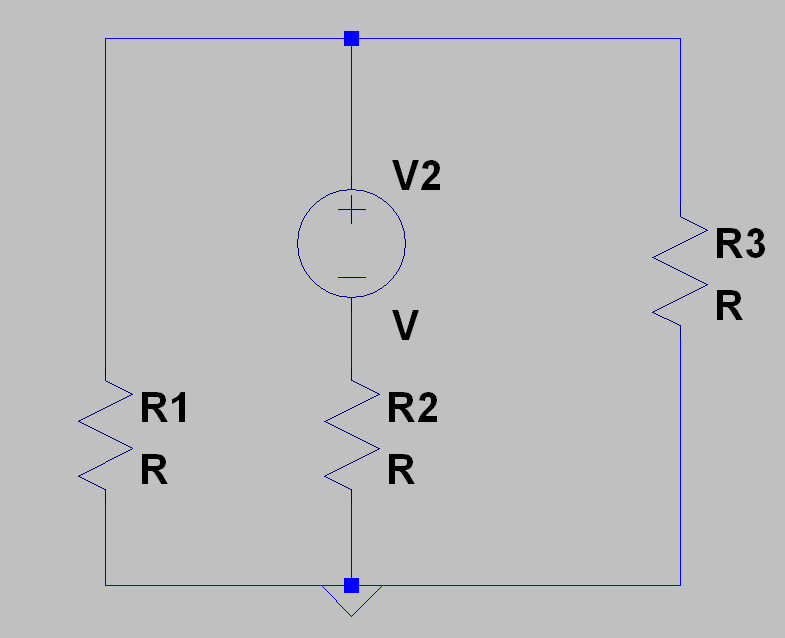

Собрать схему рис.2. Измерить значение тока IR1.
Собрать схему рис.3. Измерить значение тока IR2.
Рис. 2. Рис. 3.
Сделать вывод о выполнении принципа взаимности.
Проверка принципа наложения.

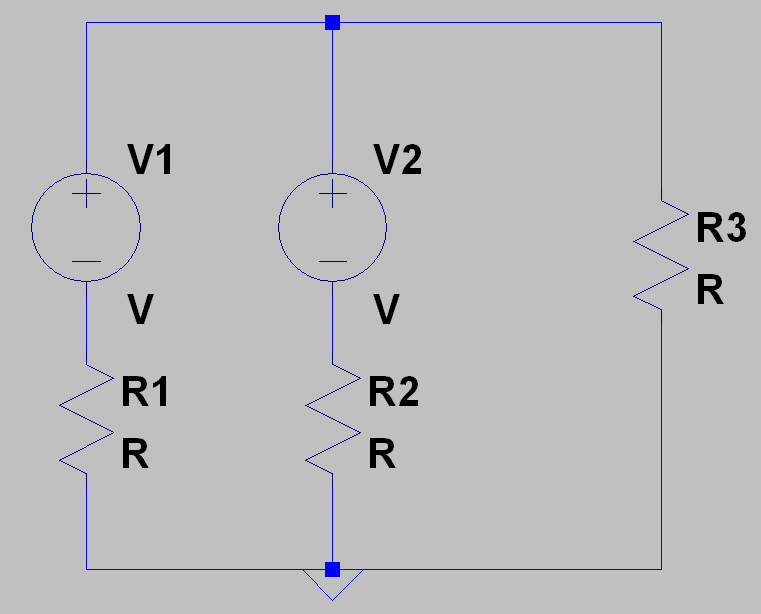

Последовательно собрать схемы рис.4, 5, 6.
Измерить значения
тока
.
Сделать вывод о выполнении принципа наложения. V2=2·V1. Данные выбираются согласно варианту из таблицы 4.
Рис. 4. Рис. 5. Рис. 6.
Исследование режима передачи энергии от активного двухполюсника к нагрузке.
Собрать схему рис.7. Изменяя сопротивление R3 от 1 Ом до 2·R2 Ом снять показания тока и напряжение на сопротивлении R3. Снять 10 показаний. Значение источника V2 принять равным V2=2·V1. Данные выбираются согласно варианту из таблицы 4.
Рис. 7.
Результаты занести в таблицу 2.
Таблица 2
R3,Oм |
Экспериментальные данные |
Расчетные данные |
|||||
|
|
|
|
Pполн, Вт |
P, Вт |
|
По данным таблицы 2 рассчитать:
- мощность, выделяемую
в нагрузке
;
- полную
мощность
;
- КПД
.
По экспериментальным
данным построить графики
совместно с расчетными.
Сделать выводы.
Собрать схему по вариантам (таблица 4) и измерить токи и напряжения во всех элементах цепи. Данные занести в таблицу 3. К точкам а и b подключают источник постоянного напряжения V1.
Таблица 3
|
Измерено |
Вычислено |
|||
Элемент |
U, B |
I, A |
U, B |
I, A |
P, Вт |
‘Rk’ |
|
|
|
|
|

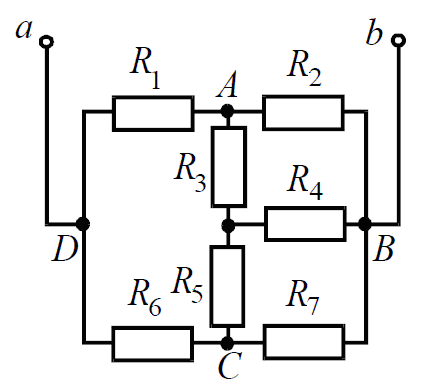

Варианты заданий.
а) б)
в) г)
Таблица 4
№ |
Номер схемы |
E1 ,B |
R1,Om |
R2,Om |
R3,Om |
R4,Om |
R5,Om |
R6,Om |
R7,Om |
1 |
а) |
100 |
1100 |
1400 |
1750 |
1300 |
1450 |
1360 |
1200 |
2 |
б) |
150 |
1200 |
1450 |
1800 |
1400 |
1230 |
1390 |
1150 |
3 |
в) |
130 |
1150 |
1230 |
1860 |
1100 |
1580 |
1100 |
1300 |
4 |
г) |
110 |
1300 |
1580 |
1100 |
1200 |
1360 |
1200 |
1400 |
5 |
б) |
140 |
1400 |
1360 |
1200 |
1150 |
1390 |
1150 |
1550 |
6 |
в) |
200 |
1550 |
1390 |
1150 |
1300 |
1450 |
1120 |
1200 |
7 |
г) |
210 |
1200 |
1450 |
1300 |
1400 |
1240 |
1270 |
1260 |
8 |
а) |
220 |
1260 |
1240 |
1400 |
1550 |
1270 |
1350 |
1400 |
9 |
б) |
230 |
1400 |
1270 |
1100 |
1400 |
1750 |
1500 |
1450 |
10 |
г) |
400 |
1450 |
1750 |
1200 |
1450 |
1800 |
1750 |
1400 |
11 |
б) |
100 |
1230 |
1800 |
1150 |
1230 |
1300 |
1800 |
1450 |
12 |
в) |
330 |
1580 |
1860 |
1300 |
1580 |
1400 |
1860 |
1230 |
13 |
г) |
220 |
1360 |
1100 |
1400 |
1360 |
1100 |
1100 |
1580 |
14 |
а) |
150 |
1390 |
1200 |
1550 |
1390 |
1200 |
1200 |
1360 |
15 |
а) |
440 |
1250 |
1150 |
1400 |
1100 |
1150 |
1150 |
1390 |
16 |
б) |
120 |
1240 |
1300 |
1450 |
1200 |
1300 |
1300 |
1450 |
17 |
г) |
110 |
1270 |
1400 |
1230 |
1150 |
1400 |
1400 |
1240 |
18 |
б) |
140 |
1750 |
1550 |
1580 |
1120 |
1550 |
1100 |
1270 |
19 |
в) |
160 |
1400 |
1200 |
1360 |
1270 |
1400 |
1200 |
1750 |
20 |
г) |
170 |
1360 |
1260 |
1390 |
1350 |
1450 |
1240 |
1250 |
