Схемный редактор.
Схемный редактор применяется для редактирования и создания схем, включая иерархические схемы. Размер схемы и глубина иерархии ограничены только компьютерными ресурсами.
В элементную базу входит приблизительно 800 символов. Эти символы охватывают большинство мощных электронных устройств, операционных усилителей, компараторов и многих других устройств для проектирования электрических схем. Можно разрабатывать пользовательские символы.
Пиктограммы на главной панели имеют назначение, показанное на рис.1.
Рис.1. Пиктограммы главной панели
На рис.1 обозначено: 1 - ввод проводников; 2 - ввод глобального узла ("земли"); 3 - ввод порта или имени проводника; 4 - ввод резистора; 5 - ввод конденсатора; 6 -ввод индуктивности; 7 - ввод диода; 8 - ввод схемных элементов; 9 - задание режима перемещения отдельных объектов схемы; 10 - задание режима перемещения схемных элементов; 11,12 - вращение элемента (Ctrl+R); 13,14 - зеркальное отображение элемента (Ctrl+E); 15 - ввод комментария; 16 - текстовый ввод Spice-директивы.
Для работы с объектами схемы - их перемещением, удалением, вращением или зеркальным отображением, необходимо нажать на соответствующую пиктограмму, затем навести курсор на объект схемы. Курсор после нажатия на пиктограмму видоизменяет свою форму. Можно работать с группой объектов, если курсором "оттянуть" прямоугольник, захватывающий объекты.
Пиктограммы главной панели могут быть вызваны командой Edit, результат действия которой показан на рис.2.
Рис.2. Команда Edit главного меню
Особенности команд редактирования схемы:
Undo: Отмена последней команды.
Redo: Восстановление последней команды Undo.
Text: Поместить текст на описании схемы.
SPICE Directive : Размещение текста в список соединений схемы.
SPICE Analysis : Ввод/редактирование задания на моделирование.
Resistor Ввод резистора.
Capacitor Ввод конденсатора.
Inductor Ввод индуктивности.
Diode Ввод диода.
Component Выбор компонентов. В базе программы содержаться и выше перечисленные элементы и другие компараторы, цифровые элементы, оптические элементы и др.
Rotate, Mirror: вращение и зеркальное отображение.
Draw Wire: Ввод проводника осуществляется при нажатии левой кнопки мыши.
Delete: Удаление объектов.
Duplicate: Копирование объектов.
Move: Перемещение отдельных объектов схемы.
Paste: Вставка объектов, выбранных командой копирования.
Drag: В отличие от перемещения отдельных объектов, этой командой перемещаются целые компоненты вместе с их именами и другой сопроводительной текстовой информацией.
Draw команда ввода графических объектов – линий, дуг и т.д.
Именование проводников
Каждый узел в схеме должен иметь уникальное имя. Имя узла может быть назначено пользователем отдельной командой. После ввода этой команды появляется окно, изображенное на рис.3а.
Для именования нулевого узла, который является по умолчанию глобальным, может быть использован специальный графический символ "GND".

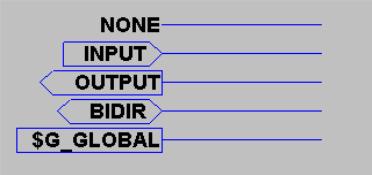

Есть также графический символ, определенный как узел "СОМ". Этот узел не имеет никакого специального значения и введен для удобства чтения схемы. Узел может быть портом ввода, вывода или двунаправленным узлом. Соответствующее графическое изображение можно выбрать на развороте Port Type. Эти изображения никакого влияния на список соединений не оказывают и служат также для удобства чтения схемы (рис.3б).
а) б)
Рис.3. а - окно именования узлов; б – графические изображения портов.
